Расчет водостока
Собирает комплектацию водосточной системы по размерам дома: желоба, воронки, трубы, колена, соединители, заглушки, кронштейны и хомуты. Подбирает диаметр желоба и трубы по площади водосбора

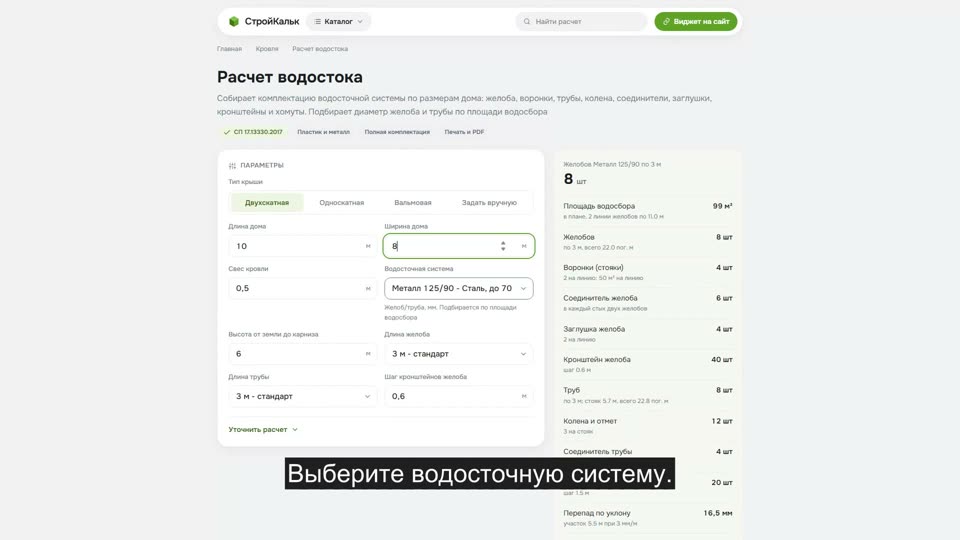

Как рассчитать водосток в калькуляторе
Как пользоваться калькулятором
-
Выберите тип крыши
Двухскатная, односкатная, вальмовая - или задайте длину карниза и площадь кровли вручную
-
Введите размеры дома и высоту
Длина и ширина в плане, свес, угол наклона и высота от земли до карниза - от нее зависит длина водосточных труб
-
Подберите систему по площади
Диаметр желоба и трубы выбирают по площади водосбора: одна труба Ø90 мм обслуживает до 70 м² кровли, Ø100 мм - до 120 м²
-
Уточните шаг крепежа
Кронштейны желоба - через 0,6 м, хомуты трубы - через 1,5 м. Уклон желоба к воронке - 2-5 мм на погонный метр
-
Заберите комплектацию
Калькулятор выдаст полный список: желоба, воронки, трубы, колена, соединители, заглушки, кронштейны и хомуты. Список можно распечатать и отдать в магазин
Формула расчета водостока
Водосток считают не "на глаз по фасаду", а от трех величин: длины карниза, площади водосбора и высоты дома
- Площадь водосбора - это площадь кровли в горизонтальной проекции, а не по скату: дождь падает вертикально. Для дома 10 × 8 м со свесом 0,5 м это (10 + 1) × (8 + 1) = 99 м²
- Длина карниза = периметр свесов, по которым идут желоба. У двухскатной крыши это две линии по 11 м
- Число стояков (воронок) = площадь водосбора одной линии ÷ пропускную способность трубы, но не реже одного стояка на 10-12 м карниза
- Желоба = длина линии ÷ длину одного желоба, округляем вверх. Соединители = желобов на линии − 1. Заглушки = 2 на линию
- Кронштейны = длина линии ÷ шаг (0,6 м), округляем вверх, плюс один крайний
- Трубы = (высота до карниза − 0,3 м на отмет) ÷ длину трубы, на каждый стояк. Хомуты = длина стояка ÷ 1,5 м + 1
Проверка по СП 17.13330.2017: площадь поперечного сечения водосточной трубы принимают не менее 1,5 см² на 1 м² кровли, которую эта труба обслуживает. Труба Ø90 мм имеет сечение 63,6 см² - по нормативу этого хватает на 42 м², хотя по паспорту производителя заявлено до 70 м². Калькулятор делает обе проверки и берет более строгую
Пример расчета водосточной системы
Задача. Двухскатная крыша дома 10 × 8 м, свес 0,5 м, высота до карниза 6 м. Система "Металл 125/90" (желоб 125 мм, труба 90 мм, до 70 м² на трубу). Желоба и трубы по 3 м, кронштейны через 0,6 м
Водосбор. (10 + 1) × (8 + 1) = 99 м² в плане, по 49,5 м² на каждый скат. Длина карниза: 2 линии по 11 м = 22 пог. м
Стояки. Три проверки. По паспорту системы: 49,5 ÷ 70 = 0,7 → хватает одного. По расстоянию: 11 ÷ 12 = 0,9 → тоже один. По СП 17.13330.2017 (1,5 см² сечения на 1 м² кровли): труба Ø90 мм дает 63,6 см², то есть тянет 63,6 ÷ 1,5 = 42 м², а на линии 49,5 м² → 49,5 ÷ 42 = 1,2 → 2 стояка на линию. Берем самую строгую проверку: 4 воронки и 4 стояка на дом
Желоба. На линию: 11 ÷ 3 = 3,7 → 4 желоба. На дом - 8 желобов по 3 м. Соединителей: (4 − 1) × 2 = 6 шт. Заглушек: 2 × 2 = 4 шт
Кронштейны. 11 ÷ 0,6 = 18,3 → 19, плюс крайний = 20 на линию, всего 40 шт
Трубы. Длина стояка: 6 − 0,3 = 5,7 м. На стояк: 5,7 ÷ 3 = 1,9 → 2 трубы. Всего 8 труб по 3 м. Хомутов: 5,7 ÷ 1,5 = 3,8 → 5 на стояк, всего 20 шт. Колен: 3 на стояк → 12 шт
Уклон. При двух воронках по краям вода идет в обе стороны от середины: участок 5,5 м, уклон 3 мм/м → перепад 16,5 мм
Проверка по СП. На один стояк приходится 24,75 м² кровли → нужно не менее 24,75 × 1,5 = 37 см² сечения. Труба Ø90 мм дает 63,6 см² - с запасом
Водосточные системы: диаметр желоба и трубы
Систему выбирают по площади водосбора на один стояк. Малую систему на большой крыше зальет при первом же ливне: вода пойдет через край желоба
| Система | Материал | Желоб, мм | Труба, мм | До, м² на трубу | Шаг стояков, м | Где применяют |
|---|---|---|---|---|---|---|
| Пластик 125/82 | ПВХ | 125 | 82 | 70 | 10 | малая система: дом до 100 м² кровли |
| Пластик 125/95 | ПВХ | 125 | 95 | 90 | 10 | средняя система |
| Пластик 141/100 | ПВХ | 141 | 100 | 105 | 10 | крупный желоб, коттедж |
| Металл 125/90 | Сталь | 125 | 90 | 70 | 12 | базовая стальная система |
| Металл 125/100 | Сталь | 125 | 100 | 90 | 12 | усиленный сток |
| Металл 150/100 | Сталь | 150 | 100 | 120 | 12 | для крыш большой площади |
| Металл 150/110 | Сталь | 150 | 110 | 140 | 12 | большая система |
| Металл 190/130 | Сталь | 190 | 130 | 200 | 12 | промышленная и большая скатная кровля |
Из чего состоит водосточная система
| Элемент | Назначение | Как считать |
|---|---|---|
| Желоб | собирает воду со ската | длина линии ÷ 3 м |
| Соединитель желоба | стык двух желобов с уплотнителем | желобов на линии − 1 |
| Заглушка желоба | торец линии | 2 на линию |
| Кронштейн желоба | держит желоб на лобовой доске или стропиле | длина ÷ 0,6 м + 1 |
| Воронка (сливная) | отвод воды из желоба в трубу | по площади водосбора |
| Угол желоба | наружный и внутренний поворот карниза | по числу углов кровли |
| Труба | стояк по фасаду | (высота − 0,3) ÷ 3 м |
| Колено | отступ от стены под свесом | 2 на стояк |
| Отмет (сливное колено) | сброс воды от фундамента | 1 на стояк |
| Хомут трубы | крепление к стене | длина стояка ÷ 1,5 м + 1 |
Частые ошибки
- Считают площадь по скату, а не в плане. Дождь падает вертикально: водосбор - это горизонтальная проекция кровли. Считать по скату значит переплатить за систему
- Ставят одну воронку на длинный карниз. Даже если по площади хватает, расстояние между стояками не должно превышать 10-12 м: иначе желоб не успевает сбросить воду и переливается через край
- Забывают про уклон. Ровно горизонтальный желоб держит воду и грязь; зимой она замерзает и рвет желоб. Нужен уклон 2-5 мм на метр в сторону воронки
- Ставят кронштейны реже 0,6 м. Снег, сходящий с крыши, отрывает желоб вместе с креплением. У пластиковых систем в мороз шаг сокращают до 0,5 м
- Выводят отмет прямо на отмостку у стены. Вода уходит под фундамент. Отмет направляют в лоток или дождеприемник не ближе метра от стены
- Крепят желоб жестко. ПВХ при перепаде 50 °C удлиняется примерно на 3 мм на каждый метр - соединители обязаны иметь температурный зазор
Частые вопросы
