Расчет двухскатной крыши
Считает двухскатную крышу целиком: площадь кровли, длину стропильной ноги и высоту конька, сечение стропил по прочности и прогибу, коньковый брус, мауэрлат, обрешетку и количество листов

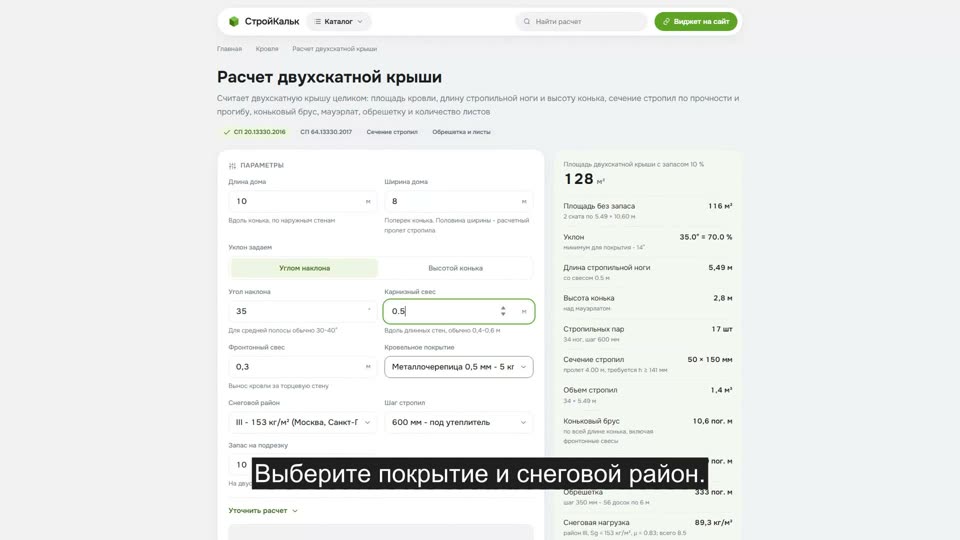

Как рассчитать двускатную крышу в калькуляторе
Как пользоваться калькулятором
-
Введите размеры дома
Длина - вдоль конька, ширина - поперек. Оба размера берутся по наружным стенам, свесы задаются отдельно
-
Задайте уклон
Углом наклона в градусах или высотой конька над мауэрлатом. Одно пересчитывается в другое: H = (ширина / 2) × tg α
-
Укажите свесы
Карнизный свес - снизу, вдоль стен (обычно 0,4-0,6 м). Фронтонный - сбоку, за торцевую стену (0,3-0,5 м)
-
Выберите покрытие, район и шаг стропил
Покрытие задает вес и минимальный уклон, снеговой район - нагрузку, шаг - сечение стропил. Стандартный шаг 600 мм
-
Заберите результат
Площадь с запасом, длина и сечение стропил, коньковый брус, мауэрлат, обрешетка и листы покрытия. Расчет можно распечатать или отправить ссылкой
Формула расчета двухскатной крыши
Двускатная крыша - это два одинаковых прямоугольных ската, опирающихся на равнобедренный треугольник фронтона. Все считается из трех чисел: длина дома, ширина дома и уклон
- Высота конька: H = (ширина / 2) × tg α. Обратно: α = arctg(H / (ширина / 2))
- Длина стропильной ноги: Lн = (ширина / 2 + карнизный свес) / cos α
- Длина ската вдоль конька: Lк = длина дома + 2 фронтонных свеса
- Площадь кровли: S = 2 × Lн × Lк. То же самое - площадь горизонтальной проекции, деленная на cos α: это удобная проверка
- Количество стропил: пар = длина / шаг + 1, ног вдвое больше
- Обрешетка: погонаж = площадь кровли / шаг обрешетки
Нагрузка собирается на 1 м² горизонтальной проекции. Снеговая - по СП 20.13330.2016: S = 0,7 · ce · ct · μ · Sg, где μ = 1 до 30°, а дальше линейно падает до нуля к 60°. Постоянная - вес покрытия, обрешетки, пленки и самих стропил. Сечение стропила подбирается по СП 64.13330.2017: по прочности (M = q · L² / 8, σ = M / W ≤ Rи) и по прогибу (f ≤ L / 200). Расчетный пролет - половина ширины дома, свес в него не входит
Пример расчета двухскатной крыши 10 × 8 м
Задача. Дом 10 × 8 м, уклон 35°, карнизный свес 0,5 м, фронтонный 0,3 м, металлочерепица, III снеговой район, шаг стропил 600 мм, запас 10 %
Геометрия. Высота конька: 4 × tg 35° = 2,80 м. Длина стропильной ноги: (4 + 0,5) / cos 35° = 4,5 / 0,819 = 5,49 м. Длина ската вдоль конька: 10 + 0,6 = 10,6 м
Площадь. 2 × 5,49 × 10,6 = 116,5 м². С запасом 10 % - 128,1 м². Проверка через проекцию: (10,6 × 9) / cos 35° = 95,4 / 0,819 = 116,5 м² - сходится
Стропила. Пар: 10 / 0,6 + 1 = 17, значит 34 ноги. Нагрузка: снег 0,7 × 153 × 0,833 = 89 кг/м², постоянная 28 кг/м², полная нормативная 118 кг/м², расчетная 156 кг/м². Погонная нагрузка на ногу: 156 × 0,6 = 94 кг/м. При пролете 4 м требуется высота 131 мм по прочности и 141 мм по прогибу → сечение 50 × 150 мм. Объем: 34 × 5,49 × 0,05 × 0,15 = 1,40 м³
Обвязка. Коньковый брус: 10,6 пог. м. Мауэрлат: 2 × 10 = 20 пог. м. Обрешетка с шагом 350 мм: 116,5 / 0,35 = 333 пог. м - это 56 досок по 6 м
Покрытие. Вес: 116,5 × 5 = 582 кг. Листов 1,1 × 2 м (2,2 м²): 128,1 / 2,2 = 58,2 → 59 листов. Снега на крыше: 89 × 95,4 = 8,5 тонны
Стропильная система: пролет, шаг, сечение
Стропило двускатной крыши - это балка, опертая внизу на мауэрлат, а вверху - на коньковый прогон (наслонная схема) или на встречное стропило (висячая схема). В калькуляторе считается наслонная: она самая частая в частном доме
Три числа определяют сечение - пролет, шаг и нагрузка. Пролет меряется по горизонтали и равен половине ширины дома. При ширине 8 м это 4 м, при 10 м - 5 м, и сечение сразу растет с 50 × 175 до 50 × 200. Если ставить стойку под конек с опорой на внутреннюю несущую стену, пролет делится пополам - и доска возвращается к 50 × 125
| Пролет, м | Шаг 600 мм | Шаг 900 мм | Шаг 1200 мм |
|---|---|---|---|
| 3,0 | 50 × 125 | 50 × 150 | 50 × 175 |
| 3,5 | 50 × 150 | 50 × 175 | 50 × 200 |
| 4,0 | 50 × 175 | 50 × 200 | 50 × 225 |
| 4,5 | 50 × 175 | 50 × 225 | 50 × 250 |
| 5,0 | 50 × 200 | 50 × 250 | 50 × 300 |
| 5,5 | 50 × 225 | 50 × 300 | 50 × 300 |
| 6,0 | 50 × 250 | 50 × 300 | 75 × 300 |
Как выбрать угол наклона
Уклон двускатной крыши - компромисс между снегом, материалом и мансардой:
- До 30° снеговая нагрузка максимальна: коэффициент μ равен единице, снег лежит весь. Зато площадь кровли минимальна
- 30-45° - рабочий диапазон. При 35° нагрузка от снега уже на 17 % меньше, а площадь выросла всего на 9 % по сравнению с 30°
- 45-60° - снег почти не задерживается (при 60° μ = 0), но площадь кровли растет быстро: при 60° она вдвое больше проекции
- Мансарда требует не меньше 35-40°: при меньшем уклоне у карниза не остается высоты, и полезная площадь этажа съедается скосами
Обрешетка и покрытие
Шаг обрешетки задает не кровельщик, а покрытие: у металлочерепицы он равен шагу волны (350 мм), у профнастила определяется высотой профиля (500-1000 мм), а под гибкую черепицу обрешетка вообще сплошная - из ОСП-3 или влагостойкой фанеры
| Покрытие | Вес, кг/м² | Мин. уклон, ° | Отходы, % | Обрешетка |
|---|---|---|---|---|
| Металлочерепица 0,5 мм | 5 | 14 | 10 | Разреженная, шаг 350 мм под волну |
| Профнастил С21 - С44 | 6 | 10 | 8 | Разреженная, шаг 500-1000 мм |
| Фальцевая кровля, сталь 0,5 мм | 5 | 7 | 10 | Сплошная или шаг 200-400 мм |
| Гибкая (битумная) черепица | 8 | 12 | 10 | Сплошное основание из ОСП-3 или фанеры |
| Ондулин (еврошифер) | 3.5 | 6 | 12 | Шаг 450-600 мм по уклону |
| Шифер волновой, 8 волн | 14 | 12 | 12 | Брусок 60 × 60, шаг 500-550 мм |
| Композитная черепица | 7 | 12 | 10 | Брусок, шаг 370 мм |
| Керамическая черепица | 45 | 22 | 5 | Брусок 50 × 50, шаг 320-340 мм |
| Цементно-песчаная черепица | 42 | 20 | 5 | Брусок 50 × 50, шаг 310-345 мм |
| Наплавляемая рулонная, 2 слоя | 10 | 1.5 | 10 | Сплошное основание, стяжка или ОСП |
| Поликарбонат сотовый 8 мм | 1.5 | 5 | 8 | Прогоны с шагом 700-1000 мм |
Между гидроизоляцией и обрешеткой обязательна контробрешетка 40-50 мм: она создает вентиляционный зазор от карниза до конька. Без него конденсат с изнанки металла капает на утеплитель, и через пару зим тот теряет половину своих свойств
Частые ошибки
- Считают пролет по всей ширине дома. У двускатной крыши стропило работает на половине ширины - иначе сечение получится вдвое избыточным
- Забывают фронтонный свес. Он добавляет к длине каждого ската 0,3-0,5 м с каждой стороны, то есть 5-6 % площади
- Проверяют только прочность. На пролетах от 4 м решает прогиб - доска не ломается, а провисает, и по кровле идет волна
- Заказывают металлочерепицу "в размер ската" без запаса. Лист длиной больше 6 м неудобен в монтаже: его гнет ветром и легко повредить
- Крепят мауэрлат на "жидкие гвозди веры". Он должен быть притянут анкерами или шпильками: именно через него распор от стропил уходит в стену
- Ставят утеплитель толще стропила. Вентзазор исчезает, конденсат остается внутри. Либо контрбрус, либо утеплитель тоньше высоты ноги
