Калькулятор ондулина
Считает, сколько листов ондулина нужно на крышу с учетом нахлестов, которые зависят от уклона. Показывает полезную площадь листа, вес кровли, гвозди, конек и щипцовые элементы

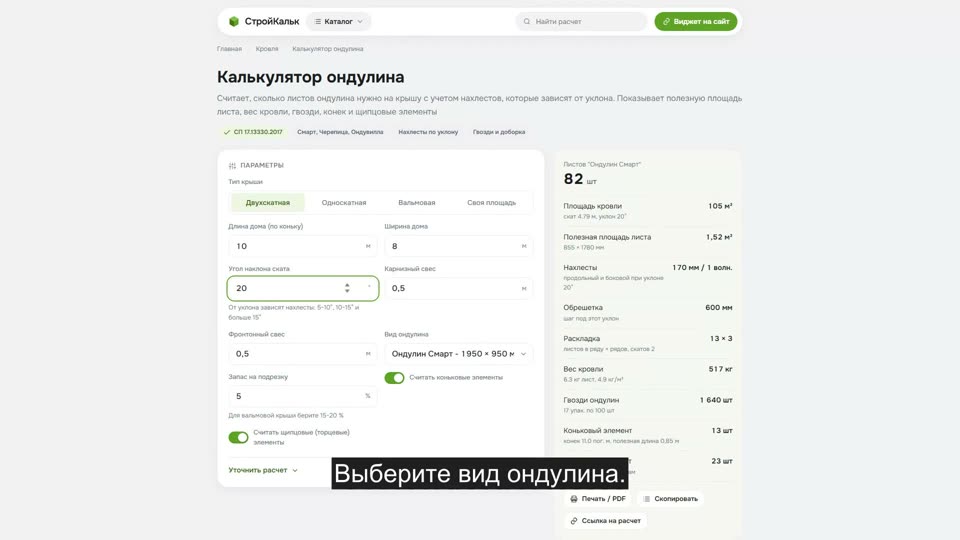

Как рассчитать ондулин в калькуляторе
Как пользоваться калькулятором
-
Выберите тип крыши
Двухскатная, односкатная, вальмовая - или введите готовую площадь кровли, если она уже посчитана
-
Введите размеры и уклон
Длина и ширина дома, угол наклона и свесы. Уклон важен: от него зависят нахлесты, а значит и полезная площадь листа
-
Выберите вид ондулина
Смарт, Черепица, Ондувилла или Компакт. У каждого свои габариты, вес и число волн
-
Уточните запас и доборные элементы
Запас 5 % на подрезку, конек и щипцовые элементы, гвозди - 20 штук на лист
-
Заберите результат
Число листов, полезная площадь, вес кровли, гвозди и доборка. Расчет можно распечатать или отправить ссылкой
Что такое ондулин
Ондулин - это волнистый кровельный лист из спрессованных целлюлозных волокон, пропитанных битумом под давлением и температурой, с минеральным пигментом на лицевой стороне. По-другому его называют еврошифером, но с асбоцементным шифером у него общая только форма волны
Лист толщиной 3 мм и размером 1 950 × 950 мм весит около 6 кг - его поднимает на крышу один человек. Кровля из ондулина дает нагрузку около 4 кг/м²: это в 5 раз легче шифера и в 10 раз легче керамической черепицы. Отсюда и главное преимущество - облегченная стропильная система. Расплата - низкая жесткость: ондулин обязан лежать на обрешетке с правильным шагом, иначе он "поплывет" на жаре
Формула расчета ондулина
Ондулин нельзя считать делением площади кровли на площадь листа: часть листа всегда уходит в нахлест. В работу идет полезная площадь:
- Полезная ширина = ширина листа − боковой нахлест. При уклоне больше 15° это одна волна (95 мм): 950 − 95 = 855 мм. При уклоне 5-10° нахлест в две волны: 760 мм
- Полезная длина = длина листа − продольный нахлест. При уклоне больше 15° нахлест 170 мм: 1 950 − 170 = 1 780 мм. При 10-15° - 200 мм, при 5-10° - 300 мм
- Полезная площадь = 0,855 × 1,78 = 1,52 м² у Ондулина Смарт
- Листов в ряду = ширина ската ÷ полезную ширину, округляем вверх
- Рядов = длина ската ÷ полезную длину, округляем вверх
Итог: листов = (листов в ряду × рядов) × число скатов × коэффициент запаса. Гвоздей - 20 штук на лист, это норма производителя и она не обсуждается: при меньшем числе гвоздей лист "дышит" и рвется по крепежу
Пример расчета ондулина на крышу
Задача. Двухскатная крыша дома 10 × 8 м, уклон 20°, свесы по 0,5 м. Ондулин Смарт (1 950 × 950 мм, волна 95 мм, лист 6,3 кг), запас 5 %
Геометрия. Длина ската: (8 / 2 + 0,5) ÷ cos 20° = 4,5 ÷ 0,940 = 4,79 м. Ширина ската: 10 + 1 = 11 м. Площадь кровли: 2 × 4,79 × 11 = 105,4 м²
Нахлесты. Уклон 20° больше 15° → продольный нахлест 170 мм, боковой - одна волна, обрешетка с шагом 600 мм
Полезные размеры листа. Ширина: 0,95 − 0,095 = 0,855 м. Длина: 1,95 − 0,17 = 1,78 м. Полезная площадь: 1,52 м²
Раскладка. В ряду: 11 ÷ 0,855 = 12,9 → 13 листов. Рядов: 4,79 ÷ 1,78 = 2,7 → 3 ряда. На скат: 39 листов. На два ската: 78. С запасом 5 % - 82 листа
Вес. 82 × 6,3 = 517 кг - около 4,9 кг на квадратный метр кровли
Гвозди и доборка. 82 × 20 = 1 640 гвоздей (17 упаковок по 100). Конек длиной 11 м: 11 ÷ 0,85 = 13 элементов (коньковый элемент 1 м, нахлест 150 мм). Щипцовые по фронтонам: 4 × 4,79 = 19,2 м ÷ 0,85 = 23 элемента
Виды ондулина: размеры, вес, полезная площадь
Полезная площадь в таблице дана для уклона больше 15° - при нем нахлесты минимальны. На пологой крыше полезная площадь листа падает: при уклоне 5-10° Ондулин Смарт укрывает уже не 1,52, а 1,25 м²
| Вид | Длина, мм | Ширина, мм | Волн | Толщина, мм | Вес листа, кг | Полезная площадь*, м² | Особенности |
|---|---|---|---|---|---|---|---|
| Ондулин Смарт | 1950 | 950 | 10 | 3 | 6.3 | 1.52 | с гвоздевой разметкой и смарт-замком |
| Ондулин Черепица (DIY) | 2000 | 950 | 10 | 3 | 6 | 1.56 | классический лист 2 м |
| Ондувилла | 1060 | 400 | 4 | 3 | 1.3 | 0.27 | имитация черепицы, мелкий модуль |
| Ондулин Компакт | 1000 | 750 | 8 | 2.6 | 2.5 | 0.54 | легкий лист для сложных крыш |
Нахлесты и обрешетка по уклону
| Уклон кровли | Продольный нахлест | Боковой нахлест | Обрешетка |
|---|---|---|---|
| 5-10° | 300 мм | 2 волны | сплошной настил из OSB-3 |
| 10-15° | 200 мм | 1 волна | шаг 450 мм |
| больше 15° | 170 мм | 1 волна | шаг 600 мм |
Чем положе крыша, тем больше нахлест и тем больше листов уйдет на ту же площадь. Разница между уклоном 8° и 20° - почти 20 % материала. Калькулятор пересчитывает нахлесты автоматически, как только вы меняете угол
Частые ошибки
- Делят площадь кровли на габаритную площадь листа. Лист 1,95 × 0,95 м - это 1,85 м², а укрывает он только 1,52 м². Ошибка почти в 20 %: не хватит каждого пятого листа
- Не меняют нахлест под пологую крышу. На уклоне 8° нахлест обязан быть 300 мм и две волны - иначе дождь с ветром зальет под лист
- Экономят гвозди. 20 штук на лист - это норма, а не рекомендация. При 10 гвоздях лист начинает хлопать на ветру и рвется по шляпкам
- Забивают гвоздь во впадину волны. Там стоит вода. Гвоздь идет только в гребень, строго вертикально и без перетяга - иначе лист прогнется и появится "блюдце"
- Ходят по ондулину в жару. На 30 °C битум размягчается, и лист продавливается. Монтаж ведут по трапу, наступая на гребень волны над обрешеткой
Частые вопросы
