Расчет мягкой кровли
Считает площадь скатов и полный список материалов на гибкую черепицу: упаковки, подкладочный и ендовый ковер, коньково-карнизную черепицу, гвозди, мастику, планки и листы ОСП. Результат виден сразу - размеры дома уже подставлены

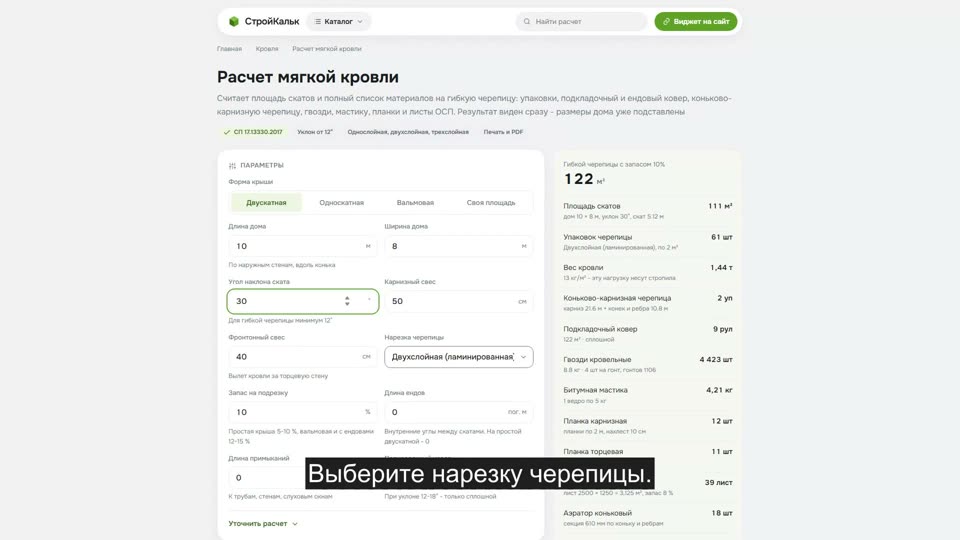

Как рассчитать мягкую кровлю в калькуляторе
Как пользоваться калькулятором
-
Выберите форму крыши
Двускатная, односкатная или вальмовая - калькулятор сам посчитает площадь скатов, длину карнизов, конька и ребер. Если площадь уже известна из проекта, выберите "Своя площадь"
-
Введите размеры и угол наклона
Длина и ширина дома по наружным стенам, угол ската и свесы. Для гибкой черепицы уклон должен быть не меньше 12°
-
Выберите нарезку черепицы
От нее зависит площадь упаковки и вес: у однослойной 3 м² в упаковке, у двухслойной - 2 м². Запас на подрезку по умолчанию 10 %
-
Добавьте ендовы и примыкания
Длина ендов нужна для ендового ковра, длина примыканий к трубам и стенам - для мастики. На простой двускатной крыше и того и другого ноль
-
Заберите результат
Список получается готовым к заказу: упаковки, рулоны, гвозди, планки, листы ОСП. Расчет можно распечатать в PDF или отправить ссылкой
Формула расчета мягкой кровли
Все начинается с площади скатов. Плоская проекция крыши (пятно дома) не годится - скат наклонен, и его настоящая длина больше горизонтальной проекции ровно во столько раз, во сколько единица больше косинуса угла:
- Двускатная: S = 2 × (Ш / 2 ÷ cos α + свес) × (Д + 2 фронтонных свеса), где Ш - ширина дома, Д - длина, α - угол наклона
- Односкатная: S = (Ш ÷ cos α + свес) × (Д + 2 свеса)
- Вальмовая: S = (Д + 2 свеса) × (Ш + 2 свеса) ÷ cos α. Свес здесь идет по всему периметру, фронтонов у вальмовой крыши нет
Дальше площадь умножается на коэффициент запаса на подрезку (1,05-1,15) и делится на площадь упаковки: упаковок = S × (1 + запас) ÷ площадь упаковки, с округлением вверх. Комплектующие считаются не от площади, а от длин: карниз и конек дают коньково-карнизную черепицу, ендовы - ендовый ковер, кромки - планки. Поэтому калькулятор считает геометрию целиком, а не одну цифру
Норма крепежа привязана к гонту, а не к квадратному метру: гвоздей = площадь × (гонтов в упаковке ÷ площадь упаковки) × гвоздей на гонт. У двухслойной черепицы это 20 ÷ 2 × 4 = 40 шт/м², у однослойной - 22 ÷ 3 × 4 ≈ 29 шт/м²
Пример расчета
Задача. Дом 10 × 8 м, двускатная крыша с углом 30°, карнизный свес 50 см, фронтонный 40 см. Черепица двухслойная (2 м² в упаковке, 20 гонтов, 13 кг/м²), запас 10 %
Скат. 8 / 2 ÷ cos 30° + 0,5 = 4 ÷ 0,866 + 0,5 = 5,12 м. Длина по коньку: 10 + 2 × 0,4 = 10,8 м
Площадь. 2 × 5,12 × 10,8 = 110,6 м² (в результате округляется до 111 м²). С запасом 10 % - 122 м², это 61 упаковка двухслойной черепицы. Вес кровли: 110,6 × 13 = 1 437 кг, то есть 1,44 т
Длины. Карнизы: 2 × 10,8 = 21,6 пог. м. Конек: 10,8 пог. м. Торцевые кромки: 4 × 5,12 = 20,5 пог. м
Комплектующие. Коньково-карнизная: 21,6 ÷ 20 + 10,8 ÷ 12 = 1,98 → 2 упаковки. Подкладочный ковер сплошной: 110,6 × 1,1 = 122 м² ÷ 15 = 9 рулонов. Гвозди: 110,6 × 10 гонтов × 4 = 4 423 шт (около 8,8 кг). Мастика по кромкам: 0,1 кг × (21,6 + 20,5) = 4,2 кг - одно ведро 5 кг. Планка карнизная: 21,6 ÷ 1,9 = 12 шт, торцевая - 11 шт. Аэраторы коньковые: 10,8 ÷ 0,61 = 18 шт
Основание. ОСП-3 9 мм: 110,6 × 1,08 ÷ 3,125 = 39 листов 2500 × 1250 мм
Нарезки гибкой черепицы: упаковка, вес, крепеж
Площадь упаковки - главное число для расчета. У однослойной черепицы это 3 м², у двух- и трехслойной - 2 м²: гонт мельче, слоев больше, поэтому и вес квадратного метра выше почти вдвое. Вес важен не из любопытства: он ложится на стропила вместе со снегом
| Нарезка | В упаковке, м² | Гонтов, шт | Вес, кг/м² | Гвоздей на гонт | Мин. уклон, ° | Особенности |
|---|---|---|---|---|---|---|
| Однослойная, прямоугольник | 3 | 22 | 8 | 4 | 12 | самый простой монтаж, эконом-сегмент |
| Однослойная, шестигранник | 3 | 22 | 8 | 4 | 12 | классическая сотовая нарезка |
| Однослойная, "драконий зуб" | 3 | 22 | 8.5 | 4 | 12 | фигурная нарезка, чешуя |
| Однослойная, "бобровый хвост" | 3 | 22 | 8.5 | 4 | 12 | скругленный край |
| Двухслойная (ламинированная) | 2 | 20 | 13 | 4 | 12 | объемный рисунок, средний сегмент |
| Двухслойная, имитация дранки | 2 | 20 | 13.5 | 4 | 12 | крупный рельеф, тень по кромке |
| Трехслойная (премиум) | 2 | 16 | 17 | 6 | 12 | максимальный рельеф, гарантия до 60 лет |
Расход комплектующих мягкой кровли
Гибкая черепица - это не один материал, а система из семи-восьми позиций. Забыть одну - значит остановить бригаду на день. Нормы, по которым считает калькулятор:
| Материал | На что считается | Норма расхода | Фасовка |
|---|---|---|---|
| Подкладочный ковер | площадь скатов | ×1,1 (нахлесты) | рулон 20 м², полезно ~15 м² |
| Ендовый ковер | длина ендов | 1 : 1 | рулон 10 пог. м |
| Коньково-карнизная черепица | карниз + конек и ребра | 20 м карниза или 12 м конька | упаковка 5 м² |
| Гвозди кровельные | число гонтов | 4 шт на гонт (6 - свыше 45°) | ершеные 3,0 × 25-30 мм |
| Битумная мастика | кромки, ендовы, примыкания | 0,1 кг/м кромки, 0,5 кг/м примыкания | ведро 3-20 кг |
| Планка карнизная (капельник) | длина карнизов | нахлест 10 см | планка 2 м |
| Планка торцевая | торцевые кромки | нахлест 10 см | планка 2 м |
| ОСП-3 9 мм | площадь скатов | ×1,08 на подрезку | лист 2500 × 1250 = 3,125 м² |
| Аэратор коньковый | длина конька и ребер | 0,61 м на элемент | секция 610 × 305 мм |
Как укладывать гибкую черепицу: пирог кровли
Гибкая черепица не держится сама по себе - она работает как часть пирога. Снизу вверх:
- Стропила и вентзазор
Между утеплителем и основанием оставляют продух не меньше 50 мм: он выводит влагу и не дает наледи на карнизе
- Сплошное основание
ОСП-3 9-12 мм, фанера ФСФ или сухая доска 25 мм. Зазор между листами 3-5 мм - на температурное расширение, перепад по высоте не больше 2 мм
- Подкладочный ковер
При уклоне 12-18° - сплошной по всей площади. Выше 18° допускается только по карнизам, ендовам, ребрам и вокруг примыканий
- Металлические планки и ендовый ковер
Сначала карнизная планка, затем торцевая, с нахлестом 10 см и креплением зигзагом через 10-15 см. Ендовый ковер - под черепицу, по центру ендовы
- Черепица
Коньково-карнизная по карнизу, затем рядовая - от середины ската в обе стороны, снизу вверх, со смещением ряда. Гонты берут вперемешку из 4-5 упаковок, иначе на скате появятся пятна разного оттенка. Каждый гонт - 4-6 гвоздей плюс самоклеящаяся полоса
Монтаж ведут при температуре выше +5 °C. На холоде клеевая полоса не активируется: гонт прогревают строительным феном или откладывают работу до тепла
Частые ошибки
- Считают площадь по пятну дома. Крыша 10 × 8 м с уклоном 30° - это не 80 м², а 111 м² со свесами. Ошибка на 30 % и минус 15 упаковок в заказе
- Забывают про запас. На вальмовой крыше и в ендовах подрезка съедает 12-15 %. Докупить потом ту же партию не выйдет - оттенок будет другим
- Экономят на подкладочном ковре при уклоне 12-18°. Именно на пологих скатах вода затекает под гонт, и ковер - единственная гидроизоляция
- Кладут черепицу на разреженную обрешетку. Гибкой черепице нужно только сплошное основание: на прогибах между досками гонт ломается по кромке
- Забывают вентиляцию. Без вентзазора и аэраторов утеплитель намокает, а на карнизе каждую зиму растет наледь
- Крепят обычными гвоздями. Нужны ершеные оцинкованные с широкой шляпкой - гладкий гвоздь выходит из ОСП за пару сезонов температурных подвижек
Частые вопросы
