Калькулятор обрешетки
Считает обрешетку на крышу: шаг под выбранное покрытие, число досок, погонные метры, объем в кубометрах и вес. Отдельно - контробрешетка, сплошной настил из OSB и гвозди

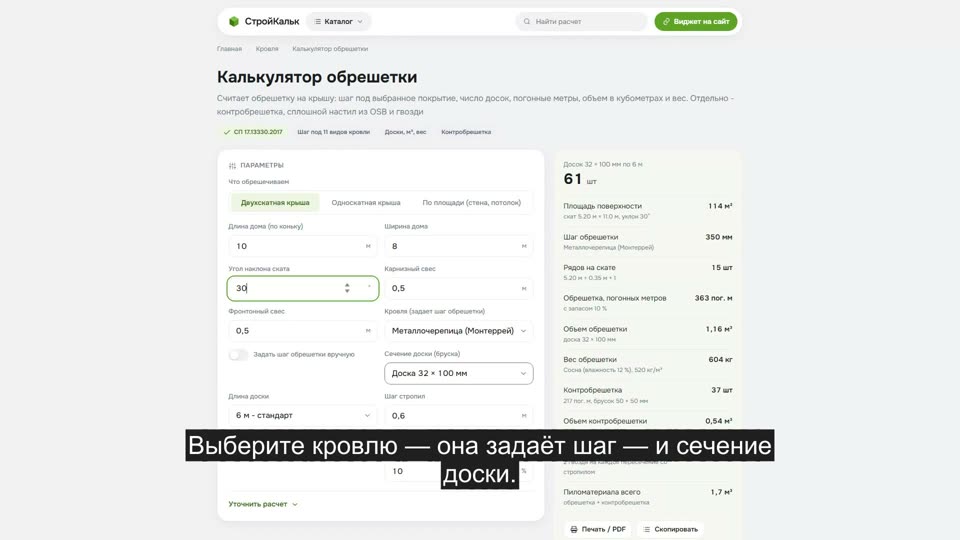

Как рассчитать обрешётку в калькуляторе
Как пользоваться калькулятором
-
Выберите тип крыши
Двухскатная, односкатная - или просто введите площадь, если считаете обрешетку под сайдинг, потолок или пол
-
Введите размеры и уклон
Длина и ширина дома, угол наклона ската и свесы. Калькулятор сам найдет длину ската и площадь кровли
-
Укажите кровельное покрытие
Шаг обрешетки подставится автоматически: 350 мм под металлочерепицу Монтеррей, 600 мм под ондулин, сплошной настил под гибкую черепицу. Шаг можно задать и вручную
-
Выберите сечение и длину доски
Типовой размер - доска 32 × 100 мм длиной 6 м. Под тяжелую черепицу берут брус 50 × 50 мм
-
Заберите результат
Число досок, погонные метры, объем в кубометрах, вес, контробрешетка и гвозди. Расчет можно распечатать или отправить ссылкой
Формула расчета обрешетки
Обрешетка - это доски, уложенные поперек стропил с постоянным шагом. Шаг задает не строитель, а кровельное покрытие: у металлочерепицы он равен шагу волны, у ондулина - 600 мм, у гибкой черепицы обрешетки нет вовсе, там сплошной настил из OSB
- Длина ската: L = (ширина дома / 2 + карнизный свес) ÷ cos α - для двухскатной крыши
- Ширина ската: W = длина дома + 2 × фронтонный свес
- Число рядов обрешетки на скате: n = L ÷ шаг, округляем вниз, и прибавляем 1 (последняя доска у конька)
- Погонные метры: P = n × W × число скатов, плюс запас на подрезку
- Число досок: P ÷ длину одной доски, округляем вверх
- Объем: V = P × толщина × ширина доски (в метрах). Вес = V × плотность породы
Контробрешетка идет вдоль стропил, поэтому ее длина считается иначе: число стропил × длину ската × число скатов. Число стропил на скате = ширина ската ÷ шаг стропил + 1
Пример расчета обрешетки
Задача. Двухскатная крыша 10 × 8 м, уклон 30°, свесы 0,5 м. Кровля - металлочерепица Монтеррей (шаг обрешетки 350 мм). Доска 32 × 100 мм длиной 6 м, шаг стропил 0,6 м, контробрешетка бруском 50 × 50 мм, запас 10 %
Геометрия. Длина ската: (8 / 2 + 0,5) ÷ cos 30° = 5,20 м. Ширина ската: 10 + 1 = 11 м. Площадь кровли: 2 × 5,20 × 11 = 114,3 м²
Ряды. 5,20 ÷ 0,35 = 14,8 → 14 полных шагов, значит 15 рядов досок на каждом скате
Погонные метры. 15 × 11 × 2 ската = 330 пог. м. С запасом 10 % - 363 пог. м
Доски. 363 ÷ 6 = 60,5 → 61 доска 32 × 100 мм длиной 6 м. Объем: 363 × 0,032 × 0,1 = 1,16 м³. Вес (сосна, 520 кг/м³): 604 кг
Контробрешетка. Стропил на скате: 11 ÷ 0,6 = 18 → 19 штук. Длина: 19 × 5,20 × 2 = 197,4 пог. м, с запасом - 217 пог. м. Это 37 брусков 50 × 50 мм по 6 м, или 0,54 м³
Итого пиломатериала: 1,16 + 0,54 = 1,70 м³. Гвозди: 15 рядов × 19 стропил × 2 ската × 2 гвоздя = 1 140 шт 3,5 × 90 мм
Шаг обрешетки под разные виды кровли
Шаг - главный параметр расчета: ошибка в нем меняет количество доски в разы. Значения ниже подставляются в калькулятор автоматически, но всегда сверяйтесь с инструкцией конкретного производителя
| Кровельное покрытие | Тип обрешетки | Шаг, мм | Сечение | Мин. уклон | Примечание |
|---|---|---|---|---|---|
| Металлочерепица (Монтеррей) | разреженная | 350 | 32×100 мм | от 14° | шаг равен шагу волны, первая доска у карниза толще на 10-15 мм |
| Металлочерепица (Супермонтеррей) | разреженная | 400 | 32×100 мм | от 14° | модуль волны 400 мм |
| Профнастил С8-С21 | разреженная | 500 | 32×100 мм | от 12° | при уклоне менее 15° шаг сокращают до 300 мм |
| Профнастил С44 и выше | разреженная | 1000 | 50×50 мм | от 8° | несущий профиль держит большой пролет |
| Ондулин | разреженная | 600 | 40×60 мм | от 15° | при уклоне 10-15° шаг 450 мм, при 5-10° - сплошной настил |
| Гибкая (мягкая) черепица | сплошная | 0 | OSB-3 9-12 мм | от 12° | сплошной настил из OSB-3 или влагостойкой фанеры |
| Керамическая черепица | разреженная | 330 | 50×50 мм | от 22° | шаг равен рабочей длине черепицы, брус усиленный |
| Шифер волновой | разреженная | 600 | 60×60 мм | от 12° | лист опирается на три бруска |
| Фальцевая кровля | разреженная | 250 | 32×100 мм | от 7° | при уклоне до 14° делают сплошной настил |
| Поликарбонат | разреженная | 700 | 50×50 мм | от 10° | шаг по несущей способности листа 8-10 мм |
| Сайдинг и фасад (по стене) | разреженная | 400 | 40×50 мм | - | вертикальная обрешетка под горизонтальный сайдинг |
Сечение доски и шаг стропил
Чем реже стоят стропила, тем толще должна быть доска обрешетки: она работает как балка на пролете между ними и несет снег
| Шаг стропил | Обрешетка под легкую кровлю | Под тяжелую черепицу |
|---|---|---|
| до 0,6 м | доска 25 × 100 мм | брусок 50 × 50 мм |
| 0,6-0,9 м | доска 32 × 100 мм | брусок 50 × 50 мм |
| 0,9-1,2 м | доска 32 × 100 или 40 × 100 мм | брус 50 × 60 мм |
| 1,2-1,5 м | доска 40 × 100 мм | брус 60 × 60 мм |
Контробрешетка - это брусок 30-50 мм вдоль стропил поверх гидроизоляции. Он держит вентиляционный зазор, через который уходит конденсат. Под металлочерепицу и профнастил зазор делают не меньше 40 мм, под гибкую черепицу - 50 мм
Частые ошибки
- Считают шаг "на глаз". Под металлочерепицу шаг обязан совпасть с шагом волны: иначе саморез не попадет в доску под ступенью, а лист будет держаться на честном слове
- Забывают про первую доску. У карниза доска толще остальных на 10-15 мм - она подпирает нижнюю ступень волны. Расстояние от нее до второй доски на 50 мм меньше шага
- Пропускают контробрешетку. Кровля без вентзазора "потеет" изнутри: утеплитель набирает влагу, теплопроводность растет вдвое, стропила гниют
- Берут сырую доску. Пиломатериал влажностью выше 20 % при высыхании ведет - обрешетка выгибается, а вместе с ней и кровля
- Не считают запас. Обрезки на подрезке у ендов и конька съедают 5-10 % материала, а доска не продается погонными метрами: покупают целыми досками по 6 м
