Расчет вентиляции

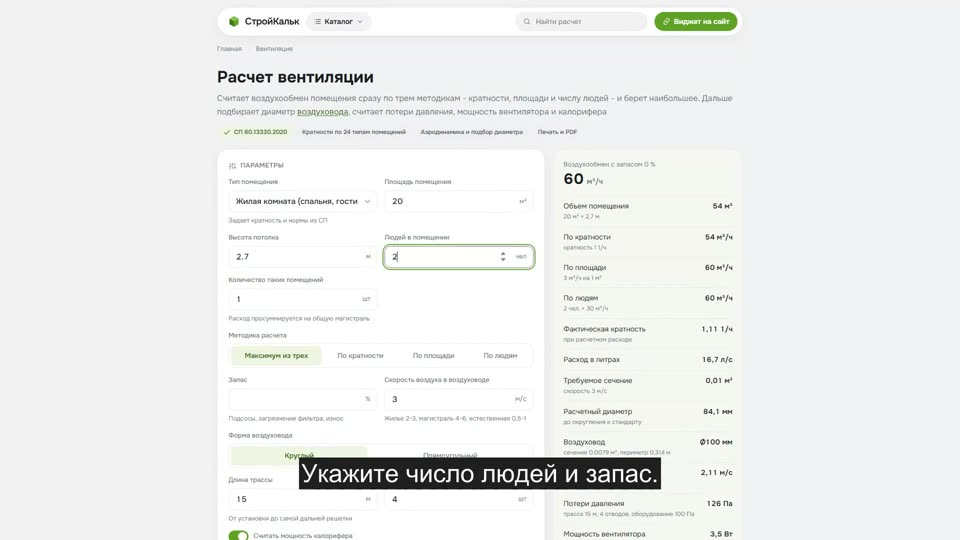

Как пользоваться калькулятором

1. Выберите тип помещения

   От него зависит норматив: кратность воздухообмена, норма на квадратный метр и на человека. Для кухонь и санузлов норма задана прямо в м³/ч

2. Введите площадь, высоту и число людей

   Объем помещения калькулятор посчитает сам. Если одинаковых комнат несколько - укажите их количество, расход просуммируется на общую магистраль

3. Выберите методику

   По умолчанию берется максимум из трех методик - так требует СП 60.13330.2020. Можно зафиксировать одну: по кратности, по площади или по людям

4. Задайте скорость воздуха и форму воздуховода

   Для жилья скорость 2-3 м/с, для магистралей в офисах и цехах - 4-6 м/с. Калькулятор подберет ближайший стандартный диаметр

5. Посмотрите аэродинамику и мощность

   Внизу результата - потери давления на трассе, мощность вентилятора и калорифера. По ним подбирают установку

Формула расчета вентиляции

Расчет вентиляции начинается с расхода воздуха L (м³/ч). Санитарные нормы задают его тремя независимыми способами, и по СП 60.13330.2020 берут наибольшее из полученных значений:

• По кратности: L = V × n, где V - объем помещения (площадь × высота), n - нормативная кратность в 1/ч
• По площади: L = S × 3 м³/ч - для жилых комнат норма СП 54.13330.2022: 3 кубометра в час на каждый квадратный метр
• По людям: L = N × 30 м³/ч в жилье и до 60 м³/ч на человека в офисе без открывающихся окон
• Фиксированная вытяжка: для кухонь и санузлов норму задают прямо в м³/ч - 60, 90, 25 или 50

Полученный расход умножают на коэффициент запаса (обычно 1,05-1,15 - на подсосы и загрязнение фильтра). Дальше идет подбор воздуховода: сечение F = L / (3600 × v), диаметр D = √(4F / π), где v - допустимая скорость воздуха

Аэродинамический расчет - это потери давления на трассе: Δp = (λ · ℓ/D + Σζ) · ρv²/2. Здесь λ ≈ 0,02 для оцинкованного воздуховода, ℓ - длина трассы, Σζ - сумма коэффициентов местных сопротивлений (отвод 90° - около 0,25, вход и выход - по 0,5-1,0). К ним прибавляют сопротивление фильтра, решеток и глушителя. Мощность вентилятора: N = L × Δp / (3600 × η)

Пример расчета вентиляции

Нормы воздухообмена по типам помещений

Кратность - сколько раз за час меняется весь воздух в помещении. Для кухонь и санузлов норма задана не кратностью, а фиксированным расходом вытяжки. Прочерк означает, что методика к этому помещению не применяется

Допустимая скорость воздуха и подбор диаметра

Скорость - компромисс между шумом и деньгами. Чем выше скорость, тем тоньше воздуховод и дешевле монтаж, но тем громче система и тем больше давления должен развить вентилятор (потери растут пропорционально квадрату скорости)

Подобрав сечение, диаметр округляют вверх до стандартного ряда: 100, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм и далее. Полный сортамент с площадями сечения, весом погонного метра и пропускной способностью - на странице калькулятора воздуховодов, она в каталоге раздела ниже

Естественная, приточная и вытяжная вентиляция

Естественная работает на разности плотностей: теплый воздух легче холодного и уходит вверх по каналу. Располагаемое давление мизерное, поэтому каналы делают большими, а зимой такая вентиляция работает лучше, чем летом. В жару она может "опрокинуться" - тяга пойдет обратно

Вытяжная - вентилятор стоит только на выбросе, приток идет через клапаны в окнах и стенах. Дешево, но в доме создается разрежение: воздух может подсасываться из подвала, канализации и дымохода. В доме с печью или газовым котлом с открытой камерой сгорания это опасно

Приточно-вытяжная - вентиляторы с обеих сторон, баланс притока и вытяжки соблюдается. Только такая система дает стабильный расход круглый год и позволяет поставить рекуператор, который возвращает 60-90 % тепла вытяжного воздуха

Частые ошибки

• Считают только по кратности. Для спальни на двоих кратность дает 54 м³/ч, а норма на людей - 60 м³/ч. Меньшее значение - это уже нарушение норматива
• Забывают про баланс. Вытяжка из кухни и санузлов в типовой квартире - 110-140 м³/ч. Если приток такого объема не организован, двери начнут хлопать, а тяга в вытяжке упадет
• Гонятся за скоростью. Воздуховод Ø100 вместо Ø125 экономит копейки, но при 5 м/с в спальне слышен ровный гул. Шум растет примерно как шестая степень скорости
• Не считают калорифер. Приточка на 300 м³/ч в мороз требует около 4,4 кВт электричества только на подогрев - это отдельная линия питания, а не розетка
• Ставят вытяжку в комнату с печью или газовой колонкой. Разрежение опрокидывает тягу в дымоходе, и угарный газ идет в помещение
