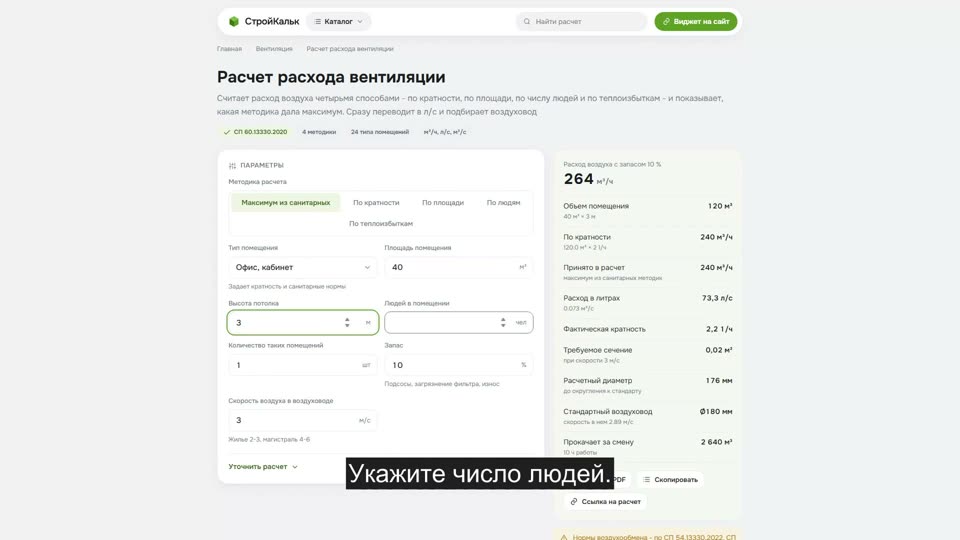

Как пользоваться калькулятором

1. Выберите методику

   По умолчанию калькулятор берет максимум из санитарных методик - по кратности, по площади и по числу людей. Так требует СП 60.13330.2020

2. Укажите помещение и его размеры

   Тип помещения задает нормативы. Площадь и высота нужны для объема, число людей - для санитарной нормы

3. Задайте запас

   Обычно 10 %: подсосы через неплотности, загрязнение фильтра, износ вентилятора

4. Проверьте воздуховод

   По расходу и допустимой скорости калькулятор сразу подбирает ближайший стандартный диаметр и показывает фактическую скорость в нем

5. Оцените расходы

   Введите мощность установки и свою цену электроэнергии - увидите затраты за сутки и за месяц

Формула расчета расхода воздуха

Расход (его же называют объемом или производительностью вентиляции) - это количество воздуха, которое система подает или удаляет за час. Обозначается L, измеряется в м³/ч. Нормы задают его четырьмя независимыми способами, и результаты обычно не совпадают. По СП 60.13330.2020 в расчет идет наибольшее из значений

Никакой единственной "формулы расчета вентиляции" не существует - есть четыре, и правильный ответ дает та, которая в вашем помещении оказалась критичной. В офисе это почти всегда люди, в серверной - теплоизбытки, в санузле - фиксированная норма вытяжки

Расчет по кратности воздухообмена

L = S × H × n, где S - площадь в м², H - высота потолка в м, n - нормативная кратность в 1/ч

Кратность показывает, сколько раз за час воздух в помещении меняется целиком. Единица означает "один объем помещения в час". Для жилой комнаты норматив - 1, для офиса - 2, для кафе - 8, для серверной - 10. Метод простой, но грубый: он не видит ни людей, ни оборудования. Помещение 40 м² с потолком 3 м имеет объем 120 м³; при кратности 2 расход выйдет 240 м³/ч - независимо от того, сидит там один человек или двадцать

Расчет по площади и по числу людей

По площади: L = S × норма. Для жилых помещений СП 54.13330.2022 задает 3 м³/ч на каждый квадратный метр площади. Квартира 60 м² требует 180 м³/ч притока, и никакая кратность этого не отменяет

По людям: L = N × норма. Санитарная норма на человека - 30 м³/ч в жилье, 40 м³/ч в офисе с открывающимися окнами, 60 м³/ч в офисе без них, 20 м³/ч на учащегося в классе, 80 м³/ч на человека в спортзале. Это тот минимум, при котором углекислый газ не поднимается выше 1 000 ppm и голова не тяжелеет к обеду

В переговорной на 10 человек площадью 20 м² кратность даст 180 м³/ч, а норма на людей - 400 м³/ч. Правильный ответ - 400. Именно поэтому расчет "на глазок по кратности" так часто заканчивается духотой в помещениях, где много народу на малой площади

Расчет по теплоизбыткам

Когда в помещении много техники, ламп или людей, воздух нужен не "для дыхания", а чтобы унести лишнее тепло. Формула:

L = 3,6 × Q / (c × ρ × Δt), где Q - теплоизбытки в ваттах, c = 1,005 кДж/(кг·°C) - теплоемкость воздуха, ρ = 1,2 кг/м³ - его плотность, Δt - на сколько градусов приточный воздух холоднее воздуха в помещении (обычно 3-6 °C)

Пример: серверная с теплоизбытками 1 500 Вт при Δt = 5 °C требует 3,6 × 1 500 / (1,005 × 1,2 × 5) = 896 м³/ч. Кратность 10 для помещения 10 м² с потолком 3 м дала бы всего 300 м³/ч - втрое меньше, чем нужно. Это ровно тот случай, когда кратностями пользоваться нельзя

Пример расчета расхода вентиляции

Нормы расхода воздуха по типам помещений

Прочерк означает, что методика к этому помещению не применяется: например, для санузла норма задана только вытяжкой, а кратность и число людей не используются

Единицы расхода: м³/ч, л/с и м³/с

Российские нормы оперируют кубометрами в час. Европейские паспорта вентиляторов и рекуператоров - литрами в секунду. Перевод элементарный: л/с = м³/ч / 3,6

Подбор воздуховода под расход

Расход сам по себе - половина дела: его надо чем-то доставить. Сечение считают обратным ходом: F = L / (3600 × v), где v - допустимая скорость. Для жилья это 2-3 м/с, для магистрали в офисе - 4-6 м/с, для канала естественной вентиляции - 0,5-1 м/с

Дальше сечение переводят в диаметр (D = √(4F / π)) и округляют вверх до стандартного ряда. Округлять вниз нельзя: скорость вырастет, а вместе с ней шум и потери давления. Калькулятор показывает и расчетный диаметр, и стандартный, и фактическую скорость в подобранной трубе - последнюю всегда стоит перепроверить глазами

Частые ошибки

• Считают только по кратности. В переговорной, классе и кафе критичны люди, а не объем. Кратность там занижает расход в два-три раза
• Забывают про баланс притока и вытяжки. Сумма вытяжки из кухни и санузлов в квартире - 110-140 м³/ч. Если такого притока нет, система просто не выйдет на расчетный расход
• Игнорируют теплоизбытки. Серверная, кухня ресторана, цех с прессами: там воздух нужен для отвода тепла, и санитарные методики дают числа втрое меньше нужного
• Путают м³/ч и л/с. Ошибка в 3,6 раза - и установка либо не тянет, либо гудит
• Не закладывают запас. Фильтр забивается уже через пару месяцев, и расход падает на те самые 10 %, которые не заложили
