Калькулятор воздуховодов
Считает площадь круглых и прямоугольных воздуховодов в квадратных метрах - вместе с фасонными изделиями, весом металла и площадью изоляции. Заодно проверяет скорость воздуха в сечении

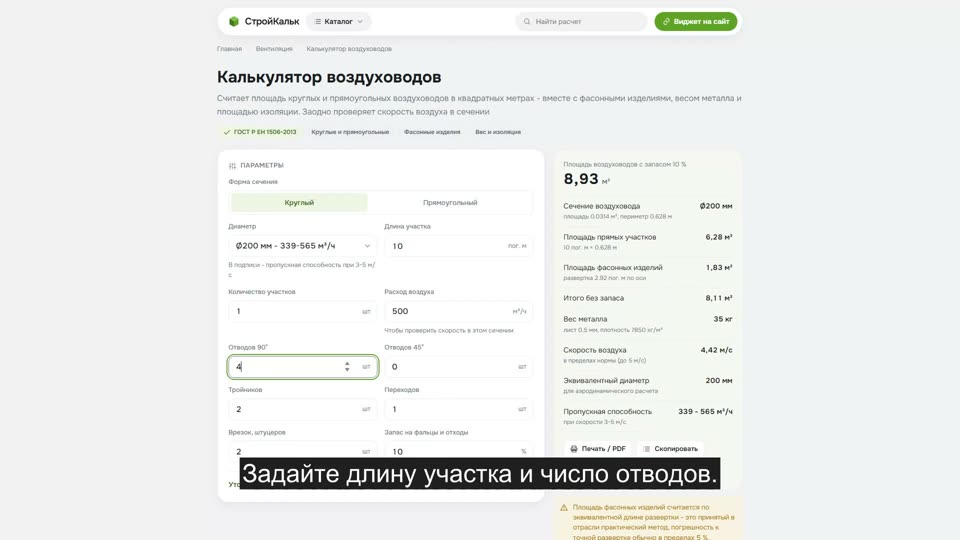

Как рассчитать воздуховоды в калькуляторе
Как пользоваться калькулятором
-
Выберите форму сечения
Круглый - задайте диаметр из стандартного ряда. Прямоугольный - ширину и высоту в миллиметрах
-
Введите длину и число участков
Длина в погонных метрах. Если одинаковых участков несколько - укажите количество, площадь просуммируется
-
Добавьте фасонные изделия
Отводы 90° и 45°, тройники, переходы, врезки и заглушки. Их площадь считается по развертке, а не "на глаз"
-
Укажите металл и толщину
Оцинковка 0,5-0,7 мм - самый частый вариант. По ней калькулятор посчитает вес всей системы
-
Заберите результат
Площадь в м² с запасом на фальцы, вес металла, скорость воздуха и площадь изоляции. Печать в PDF - одной кнопкой
Формула расчета площади воздуховодов
Площадь воздуховода в м² - это площадь его развертки, то есть боковая поверхность. Именно за нее платят на заводе и по ней считают оцинковку, изоляцию и краску. Формулы простые:
- Круглый воздуховод: S = π × D × L. Диаметр D и длина L - в метрах. Ø200 мм на 10 погонных метров: 3,1416 × 0,2 × 10 = 6,28 м²
- Прямоугольный воздуховод: S = 2 × (a + b) × L. Стороны a и b - в метрах. Сечение 500 × 300 мм на 10 м: 2 × (0,5 + 0,3) × 10 = 16 м²
- Вес: m = S × t × ρ, где t - толщина листа в метрах, ρ - плотность стали 7 850 кг/м³. Один квадратный метр оцинковки 0,5 мм весит 3,93 кг
- Скорость воздуха: v = L / (3600 × F), где F - площадь сечения в м²
К итогу добавляют запас 10 % - на фальцы, отбортовку под фланцы и раскрой листа. Это не "на всякий случай": фальцевый шов физически съедает металл
Как считать площадь фасонных изделий
Отводы, тройники и переходы имеют кривую развертку, и точная площадь у каждого производителя своя. Отраслевой практический метод: площадь фасонного изделия = периметр сечения × эквивалентная длина по оси. Эквивалентная длина выражается в долях диаметра:
| Фасонное изделие | Эквивалентная длина | Площадь при Ø200, м² | Пояснение |
|---|---|---|---|
| Отвод 90° | 2,4 · D | 0,302 | радиус гиба 1,5 · D, дуга четверти окружности |
| Отвод 45° | 1,2 · D | 0,151 | половина отвода 90° |
| Тройник | 1,5 · D | 0,188 | прямой участок плюс врезка ответвления |
| Переход (конфузор, диффузор) | 1,0 · D | 0,126 | по большему диаметру |
| Врезка, штуцер, ниппель | 0,5 · D | 0,063 | короткий патрубок |
| Заглушка | по сечению | 0,031 | плоский круг или прямоугольник |
Для прямоугольного сечения вместо диаметра подставляют средний размер (a + b) / 2, а периметр берут как 2 × (a + b). Погрешность метода к точной развертке - в пределах 5 %, и она всегда в плюс, что для закупки металла правильно
Пример расчета воздуховодов
Задача. Трасса из круглого воздуховода Ø200 мм: 10 погонных метров прямых участков, 4 отвода 90°, 2 тройника, 1 переход, 2 врезки. Оцинковка 0,5 мм, запас 10 %. Расход воздуха 500 м³/ч
Периметр сечения. π × 0,2 = 0,628 м. Площадь сечения: π × 0,2² / 4 = 0,0314 м²
Прямые участки. 0,628 × 10 = 6,28 м²
Фасонные изделия. Суммарная эквивалентная длина: 4 × 2,4 + 2 × 1,5 + 1 × 1,0 + 2 × 0,5 = 14,6 диаметра. В метрах: 14,6 × 0,2 = 2,92 пог. м. Площадь: 0,628 × 2,92 = 1,83 м²
Итого. 6,28 + 1,83 = 8,11 м². С запасом 10 %: 8,11 × 1,1 = 8,93 м²
Вес. 8,93 × 0,0005 × 7 850 = 35 кг оцинковки
Скорость воздуха. 500 / (3600 × 0,0314) = 4,42 м/с. Для магистрали в офисе это нормально, для спальни - уже шумновато: там стоило бы взять Ø250
Сортамент круглых воздуховодов
Ряд диаметров - по ГОСТ Р ЕН 1506-2013. Толщина стали привязана к диаметру по СП 60.13330.2020: до Ø200 - 0,5 мм, Ø225-450 - 0,6 мм, Ø500-800 - 0,7 мм. Колонки "расход" показывают, сколько воздуха проходит через сечение при скорости 3 и 5 м/с
| Ø, мм | Сечение, м² | Периметр, м | Сталь, мм | Вес 1 пог. м, кг | Расход при 3 м/с, м³/ч | Расход при 5 м/с, м³/ч |
|---|---|---|---|---|---|---|
| 100 | 0.0079 | 0.314 | 0.5 | 1.23 | 85 | 141 |
| 125 | 0.0123 | 0.393 | 0.5 | 1.54 | 133 | 221 |
| 140 | 0.0154 | 0.44 | 0.5 | 1.73 | 166 | 277 |
| 160 | 0.0201 | 0.503 | 0.5 | 1.97 | 217 | 362 |
| 180 | 0.0254 | 0.565 | 0.5 | 2.22 | 275 | 458 |
| 200 | 0.0314 | 0.628 | 0.5 | 2.47 | 339 | 565 |
| 225 | 0.0398 | 0.707 | 0.6 | 3.33 | 429 | 716 |
| 250 | 0.0491 | 0.785 | 0.6 | 3.7 | 530 | 884 |
| 280 | 0.0616 | 0.88 | 0.6 | 4.14 | 665 | 1108 |
| 315 | 0.0779 | 0.99 | 0.6 | 4.66 | 842 | 1403 |
| 355 | 0.099 | 1.115 | 0.6 | 5.25 | 1069 | 1782 |
| 400 | 0.1257 | 1.257 | 0.6 | 5.92 | 1357 | 2262 |
| 450 | 0.159 | 1.414 | 0.6 | 6.66 | 1718 | 2863 |
| 500 | 0.1963 | 1.571 | 0.7 | 8.63 | 2121 | 3534 |
| 560 | 0.2463 | 1.759 | 0.7 | 9.67 | 2660 | 4433 |
| 630 | 0.3117 | 1.979 | 0.7 | 10.88 | 3367 | 5611 |
| 710 | 0.3959 | 2.231 | 0.7 | 12.26 | 4276 | 7127 |
| 800 | 0.5027 | 2.513 | 0.7 | 13.81 | 5429 | 9048 |
Скорость воздуха и подбор сечения
Площадь воздуховода зависит от того, какую скорость вы себе разрешили. Считают в обратную сторону: сначала расход, потом сечение F = L / (3600 × v), потом ближайший больший диаметр
Ориентиры по скорости: 0,5-1 м/с в каналах естественной вентиляции, 2-3 м/с в жилых комнатах, 3-4 м/с на магистрали в квартире, 4-6 м/с в офисе за подшивным потолком, 6-10 м/с в цехе. Шум растет очень быстро: удвоение скорости прибавляет примерно 15-18 дБ, поэтому экономия одного типоразмера часто оборачивается гулом в спальне
Обратная сторона - деньги. Ø250 вместо Ø200 на той же трассе дает периметр 0,785 м вместо 0,628 м, то есть на 25 % больше металла. Разумный компромисс для жилья - скорость 3 м/с на магистрали и 2 м/с на ответвлениях
Частые ошибки
- Считают площадь сечения вместо площади поверхности. Сечение Ø200 - это 0,0314 м², а погонный метр трубы - 0,628 м². Разница в 20 раз, и она регулярно попадает в сметы
- Забывают фасонные изделия. На реальной трассе они дают 20-30 % площади. В примере выше - 1,83 м² из 8,11 м², то есть почти четверть
- Не закладывают запас на фальцы. Металл уходит в шов, и 10 % - это минимум
- Берут одну толщину на всю систему. Ø500 из оцинковки 0,5 мм "играет" и гудит: по СП для таких диаметров нужен лист 0,7 мм
- Считают изоляцию по площади воздуховода. Изоляция ложится по наружному контуру: для Ø200 с матом 50 мм ее площадь в полтора раза больше площади самой трубы
