Расчет диаметра трубопровода

Как пользоваться калькулятором

1. Выберите режим расчета

   Подобрать диаметр по расходу, посчитать расход от числа приборов, проверить готовую трубу на скорость и потери или рассчитать резервуар и время его заполнения

2. Задайте расход воды

   В кубометрах в час. Если расход неизвестен - переключитесь в режим "По числу приборов": калькулятор возьмет расход прибора и коэффициент одновременности

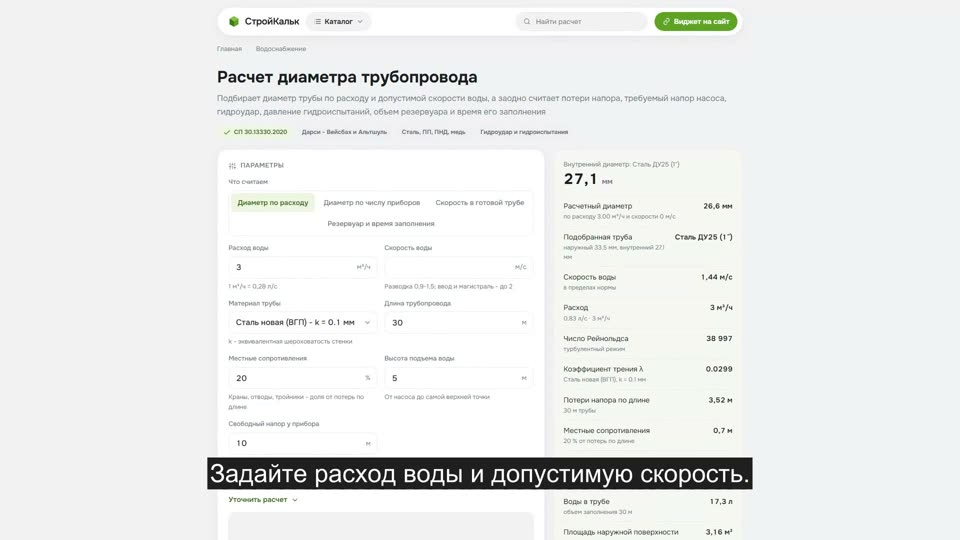

3. Укажите допустимую скорость

   Для внутренних сетей это 0,9-1,5 м/с, для вводов и магистралей - до 2 м/с. Выше 2 м/с труба начинает шуметь, а потери растут квадратично

4. Выберите материал трубы

   От него зависит шероховатость: у нового полипропилена она в 14 раз меньше, чем у новой стали, и в 140 раз меньше, чем у стали через десять лет службы

5. Заберите результат

   Диаметр, фактическая скорость, потери напора, требуемый напор насоса, давление гидроиспытания и площадь под окраску или теплоизоляцию. Расчет можно распечатать или отправить ссылкой

Формула расчета диаметра трубопровода

Диаметр не выбирают "на глаз по резьбе" - его считают от расхода и допустимой скорости. Основа - уравнение неразрывности: Q = v · A, где Q - расход (м³/с), v - скорость (м/с), A - площадь живого сечения (м²). Площадь круга A = π · d² / 4, отсюда:

d = √(4Q / (π · v))

Расход почти всегда дают в кубометрах в час или в литрах в секунду - их нужно перевести в м³/с: делим м³/ч на 3 600, а л/с - на 1 000. Диаметр получается в метрах; умножьте на 1 000, чтобы получить миллиметры

Обратная задача - скорость воды в трубе при известном диаметре - решается той же формулой, развернутой наоборот: v = 4Q / (π · d²). Это и есть проверка: если труба уже лежит, считают не диаметр, а скорость, и смотрят, укладывается ли она в норму

Важно: в формулу подставляют внутренний диаметр, а маркируют трубы по-разному. У стальной ДУ25 наружный диаметр 33,5 мм, а внутренний - 27,1 мм. У полипропиленовой "тридцать второй" наружный ровно 32 мм, но стенка 5,4 мм съедает почти треть: внутри остается 21,2 мм. Подставьте наружный диаметр вместо внутреннего - и ошибетесь в расходе в полтора-два раза

Гидравлический расчет: потери напора по длине

Диаметр - это половина задачи. Вторая половина - потери напора: сколько метров водяного столба "съест" трение о стенки. Считаются по формуле Дарси - Вейсбаха:

h = λ · (L / d) · v² / (2g)

Здесь L - длина участка, d - внутренний диаметр, v - скорость, g = 9,81 м/с², а λ - коэффициент гидравлического трения. Его берут по формуле Альтшуля:

λ = 0,11 · (k / d + 68 / Re)^0,25

k - эквивалентная шероховатость стенки: у нового полипропилена 0,007 мм, у новой стали 0,1 мм, у стали через десять лет службы - уже 1,0 мм. Re - число Рейнольдса, Re = v · d / ν, где ν - кинематическая вязкость воды (при 20 °C это 1,004·10⁻⁶ м²/с). Именно поэтому старая стальная труба "не тянет" при том же диаметре: шероховатость выросла в десять раз, а с ней и сопротивление

К потерям по длине добавляют местные - на кранах, отводах, тройниках и счетчике. В бытовых системах их считают долей от линейных: обычно 20-30 %. Полный требуемый напор - это сумма трех слагаемых: геометрическая высота подъема, свободный напор у самого дальнего прибора и все потери

Пример расчета

Скорость воды в трубе: какая допустима

Скорость - это компромисс между шумом и деньгами. Толстая труба тихая, но дорогая; тонкая дешевая, но гудит и жрет напор. Нормы, по которым подбирают диаметр:

Диаметры трубопроводов: сортамент и пропускная способность

Колонка "Q при 1,5 м/с" - сколько кубометров в час эта труба пропускает на рекомендуемой скорости. По ней можно подобрать диаметр без формул: найдите строку, где расход не меньше вашего

Шероховатость стенки и скорость ударной волны - из второй таблицы. Она объясняет, почему при одном диаметре разные трубы дают разные потери, и почему гидроудар в стали в четыре раза злее, чем в пластике

Объем резервуара и время его заполнения

Накопительный бак - вторая половина автономного водоснабжения: он сглаживает скачки разбора и держит запас, когда скважина не успевает. Объем считается по геометрии:

• Прямоугольный: V = длина × ширина × высота
• Вертикальный цилиндр: V = π · D² / 4 × H
• Горизонтальный цилиндр: V = π · D² / 4 × L - формула та же, меняется только, что называть высотой, а что длиной

Один кубометр - это 1 000 литров. Полезный объем меньше полного: воду не наливают под крышку, рабочее заполнение обычно берут 90 %. Бак Ø2 м высотой 3 м дает 9,42 м³ полного объема и 8,48 м³ (8 480 литров) рабочего

Время заполнения - это объем, деленный на расход трубы. Труба ДУ25 при скорости 1,5 м/с подает 3,1 м³/ч, значит те же 8,48 м³ она наберет примерно за 2 часа 45 минут. Это ответ на классическую школьную задачу "первая труба заполняет резервуар объемом…", только с реальным сортаментом вместо абстрактных цифр

Пожарный резервуар считают иначе - от расхода на тушение: V = Q · t · 3,6, где t = 3 часа по СП 8.13130.2020. Для расхода 10 л/с получается 108 м³, и это минимум для поселка без централизованного водопровода

Гидравлические испытания трубопроводов

Смонтированную систему опрессовывают до того, как ее зашьют в стену. По СП 73.13330.2016 испытательное давление принимают 1,5 от рабочего, но не менее 0,2 МПа (2 бара). При рабочем давлении 4 бара испытывают шестью

Система держится под давлением 10 минут; падение больше 0,02 МПа означает утечку. На время гидроиспытаний отключают счетчик, приборы и водонагреватель: они на полуторакратное давление не рассчитаны. Пластиковые трубы испытывают не раньше чем через 24 часа после последней сварки

Отдельная тема - гидроудар. При мгновенном закрытии крана давление подскакивает на Δp = ρ · c · v (формула Жуковского). Скорость ударной волны c зависит от материала: в стали около 1 200 м/с, в полипропилене - 300 м/с. Отсюда простое правило: чем жестче труба и чем выше скорость воды, тем сильнее удар. Гасят его гидроаккумулятором, плавным закрытием кранов и снижением скорости - то есть увеличением диаметра

Частые ошибки

• Считают по наружному диаметру. Самая частая и самая дорогая ошибка. У полипропиленовой трубы 32 мм внутри всего 21,2 мм - площадь сечения вдвое меньше, чем кажется
• Забывают перевести расход в м³/с. Подставили 3 вместо 0,000833 - и получили диаметр в 60 раз больше
• Берут шероховатость новой трубы для старой сети. Сталь через десять лет имеет k = 1 мм вместо 0,1 мм: потери напора вырастают почти вдвое, и насос, который "должен был тянуть", не тянет
• Не считают местные сопротивления. Счетчик, фильтр, десяток отводов и кран добавляют к потерям 20-30 %, а на сложной разводке - и все 50 %
• Ставят трубу с запасом "чтоб точно хватило". При скорости ниже 0,5 м/с вода застаивается, а в тупиковых участках зацветает. Запас в диаметре - это не всегда благо
• Не думают о гидроударе. Быстрый шаровой кран на стальном стояке при скорости 2 м/с дает скачок в 24 бара - этого хватает, чтобы сорвать резьбовое соединение
