Расчет балки
Проверяет сечение по двум условиям сразу: прочность (напряжение против расчетного сопротивления) и жесткость (прогиб против предельного). Работает с деревом, двутавром и железобетоном - для ЖБ подбирает арматуру

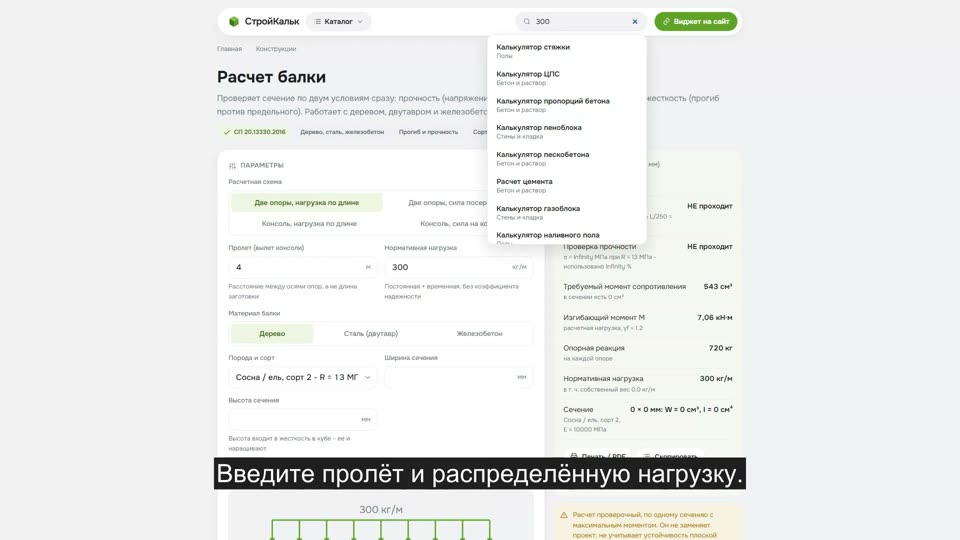

Как рассчитать балку в калькуляторе
Как пользоваться калькулятором
-
Выберите расчетную схему
Шарнирная балка на двух опорах - это перемычка, прогон, балка перекрытия. Консоль - козырек, балкон, вылет свеса. Нагрузка бывает равномерной (кг на погонный метр) или сосредоточенной (одна сила в точке)
-
Задайте пролет и нагрузку
Пролет - расстояние между осями опор, а не длина заготовки. Нагрузка задается нормативная: расчетную калькулятор получит сам, умножив ее на коэффициент надежности
-
Укажите материал и сечение
Для дерева - порода и сорт плюс ширина и высота бруса. Для стали - марка и номер двутавра из сортамента. Для железобетона - класс бетона, размеры сечения и класс арматуры
-
Проверьте два условия
Прочность: напряжение в сечении не должно превышать расчетное сопротивление материала. Жесткость: прогиб не должен быть больше предельного - обычно L/250 для перекрытий
-
Заберите результат
Скопируйте расчет, распечатайте в PDF или отправьте ссылку - все параметры сохранятся в адресе страницы
Формула расчета балки
Балку проверяют по двум предельным состояниям, и это два разных расчета с разными нагрузками
Первое - прочность. Берут расчетную нагрузку (нормативную, умноженную на коэффициент надежности γf = 1,1-1,3), находят максимальный изгибающий момент и делят его на момент сопротивления сечения:
- Две опоры, равномерная нагрузка: M = q·L² / 8
- Две опоры, сила посередине: M = P·L / 4
- Консоль, равномерная нагрузка: M = q·L² / 2
- Консоль, сила на конце: M = P·L
Условие прочности: σ = M / W ≤ R. Для прямоугольного сечения момент сопротивления W = b·h²/6, момент инерции I = b·h³/12. Для проката W и I берут из сортамента
Второе - жесткость. Здесь в формулу идет нормативная нагрузка, без коэффициента надежности: прогиб - это то, что видит и чувствует человек, а не аварийная ситуация
- Две опоры, равномерная нагрузка: f = 5·q·L⁴ / (384·E·I)
- Две опоры, сила посередине: f = P·L³ / (48·E·I)
- Консоль, равномерная нагрузка: f = q·L⁴ / (8·E·I)
- Консоль, сила на конце: f = P·L³ / (3·E·I)
Условие жесткости: f ≤ L / n, где n берут по СП 20.13330.2016 - чаще всего 250 для перекрытий и 200 для покрытий. Обратите внимание на четвертую степень пролета: удлинили балку на 20 % - прогиб вырос вдвое
Для железобетона расчет другой: сечение не "проверяют по σ", а подбирают арматуру. Требуемая площадь рабочей арматуры As = M / (0,9 · h₀ · Rs), где h₀ - рабочая высота (полная высота минус расстояние до центра стержней). Прогиб ЖБ-балки считают по сниженной жесткости: бетон в растянутой зоне трещиноват и в работе почти не участвует
Пример расчета деревянной балки
Задача. Балка перекрытия на двух опорах, пролет 4 м, нагрузка 300 кг/м, сосна 2-го сорта (R = 13 МПа, E = 10 000 МПа), сечение 100 × 200 мм, γf = 1,2, предельный прогиб L/250
Собственный вес. 0,1 × 0,2 × 520 кг/м³ = 10,4 кг/м. Нормативная нагрузка: 300 + 10,4 = 310,4 кг/м. Расчетная: 310,4 × 1,2 = 372,5 кг/м = 3 654 Н/м
Геометрия сечения. W = 100 × 200² / 6 = 666 667 мм³ = 667 см³. I = 100 × 200³ / 12 = 6 667 см⁴
Прочность. M = 3 654 × 4² / 8 = 7 308 Н·м. σ = 7 308 / 0,000667 = 10 962 000 Па = 11,0 МПа ≤ 13 МПа - проходит с запасом 16 %. Требуемый момент сопротивления 7 308 / 13 000 000 = 562 см³, а у нас 667 см³
Жесткость. Нормативная нагрузка 310,4 кг/м = 3 045 Н/м. f = 5 × 3 045 × 4⁴ / (384 × 10 000·10⁶ × 0,000066667) = 15,2 мм. Предел: 4 000 / 250 = 16 мм. Проходит - но впритык, фактически L/263
Вывод. Сечение определил именно прогиб, а не прочность: по напряжениям запас был еще приличный. Так бывает почти всегда в деревянных перекрытиях
Расчет деревянной балки: что подставлять
Расчетное сопротивление изгибу зависит от породы и сорта. Сосна и ель 2-го сорта - 13 МПа, и это тот пиломатериал, который лежит на любой базе. Третий сорт (8,5 МПа) в несущих конструкциях не применяют: сучки в растянутой зоне обнуляют прочность. Модуль упругости у всех хвойных одинаковый - 10 000 МПа, поэтому на прогиб порода почти не влияет, влияет только сечение
Отсюда практическое правило: если балка "играет", бесполезно менять сосну на лиственницу - нужно наращивать высоту. Увеличение высоты со 150 до 200 мм уменьшает прогиб в 2,4 раза, а увеличение ширины со 100 до 150 мм - только в 1,5 раза
Расчет металлической балки: подбор двутавра
Стальную балку подбирают по требуемому моменту сопротивления: Wтр = M / Ry, затем по сортаменту ищут ближайший больший профиль. Для стали С245 Ry = 240 МПа - это в 18 раз больше, чем у сосны, поэтому металл почти никогда не "не проходит" по прочности. Ограничением снова становится прогиб
| Двутавр | Высота, мм | Полка, мм | Масса, кг/м | Wx, см³ | Ix, см⁴ | Обычно применяют |
|---|---|---|---|---|---|---|
| №10 | 100 | 55 | 9.46 | 39.7 | 198 | перемычки, короткие пролеты |
| №12 | 120 | 64 | 11.5 | 58.4 | 350 | перемычки до 2 м |
| №14 | 140 | 73 | 13.7 | 81.7 | 572 | пролет до 3 м |
| №16 | 160 | 81 | 15.9 | 109 | 873 | пролет 3-4 м |
| №18 | 180 | 90 | 18.4 | 143 | 1290 | пролет 4-5 м |
| №20 | 200 | 100 | 21 | 184 | 1840 | перекрытие 5-6 м |
| №22 | 220 | 110 | 24 | 232 | 2550 | перекрытие 6 м |
| №24 | 240 | 115 | 27.3 | 289 | 3460 | перекрытие 6-7 м |
| №27 | 270 | 125 | 31.5 | 371 | 5010 | перекрытие 7 м |
| №30 | 300 | 135 | 36.5 | 472 | 7080 | прогоны, пролет 7-8 м |
| №33 | 330 | 140 | 42.2 | 597 | 9840 | прогоны, пролет 8 м |
| №36 | 360 | 145 | 48.6 | 743 | 13380 | пролет 9 м |
| №40 | 400 | 155 | 57 | 953 | 19062 | пролет 10 м и больше |
Расчетные характеристики материалов
R - расчетное сопротивление изгибу (для стали это Ry, для бетона Rb), E - модуль упругости, от которого напрямую зависит прогиб
| Материал | Группа | R, МПа | E, МПа | Плотность, кг/м³ | Примечание |
|---|---|---|---|---|---|
| Сосна / ель, сорт 1 | Дерево | 14 | 10000 | 520 | отборный брус, СП 64.13330.2017 |
| Сосна / ель, сорт 2 | Дерево | 13 | 10000 | 520 | обычный пиломатериал, самый ходовой |
| Сосна / ель, сорт 3 | Дерево | 8.5 | 10000 | 520 | сучковатая доска, несущие не делают |
| Лиственница, сорт 2 | Дерево | 15.6 | 10000 | 650 | коэффициент породы 1,2 к сосне |
| Дуб, сорт 2 | Дерево | 16.9 | 10000 | 700 | коэффициент породы 1,3 |
| Клееный брус, сорт 1 | Дерево | 15 | 10000 | 520 | клееная древесина, большие пролеты |
| LVL-брус | Дерево | 24 | 14000 | 600 | шпоновый брус, самый прочный из дерева |
| Сталь С245 | Сталь | 240 | 206000 | 7850 | Ry, прокат до 20 мм, СП 16.13330.2017 |
| Сталь С255 | Сталь | 250 | 206000 | 7850 | Ry, самая ходовая для балок |
| Сталь С345 | Сталь | 335 | 206000 | 7850 | Ry, низколегированная |
| Бетон B20 (М250) | Железобетон | 11.5 | 27500 | 2500 | Rb, СП 63.13330.2018 |
| Бетон B25 (М350) | Железобетон | 14.5 | 30000 | 2500 | Rb, типовые балки и плиты |
| Бетон B30 (М400) | Железобетон | 17 | 32500 | 2500 | Rb, ригели и большие пролеты |
Предельные прогибы по СП 20.13330.2016
| Конструкция | Предел | Пролет 3 м | Пролет 4 м | Пролет 6 м |
|---|---|---|---|---|
| Балки покрытий, прогоны | L/200 | 15 мм | 20 мм | 30 мм |
| Балки междуэтажных перекрытий | L/250 | 12 мм | 16 мм | 24 мм |
| Балки под жестким потолком | L/300 | 10 мм | 13 мм | 20 мм |
| Балки под штукатуркой по сетке | L/350 | 8,6 мм | 11 мм | 17 мм |
| Второстепенные, навесы | L/150 | 20 мм | 27 мм | 40 мм |
Частые ошибки
- Считают только прочность. Балка "проходит по σ", а пол пружинит и посуда звенит. В дереве и стали сечение почти всегда диктует прогиб - проверяйте оба условия
- В прогиб подставляют расчетную нагрузку. Прогиб считают по нормативной: коэффициент надежности здесь не нужен, иначе получится завышенный на 20 % результат и лишний номер профиля
- Путают пролет и длину балки. Пролет - между осями опор. Заготовка длиннее на два опирания (по 100-200 мм с каждой стороны), но в формулу идет именно пролет
- Забывают собственный вес. У ЖБ-балки 250 × 400 мм он равен 250 кг/м - это часто больше самой полезной нагрузки
- Кладут балку "плашмя". Доска 50 × 200, положенная на ребро, жестче той же доски плашмя в 16 раз. Высота сечения входит в момент инерции в кубе
- Не раскрепляют верхний пояс стальной балки. Узкий двутавр без настила теряет устойчивость плоской формы изгиба задолго до достижения Ry
