Калькулятор трубы
Считает все, что спрашивают о трубе: вес одного метра и всей партии, объем воды внутри в литрах, площадь наружной поверхности под покраску и изоляцию. Сортамент ВГП - от Ду15 до Ду150, либо свои размеры

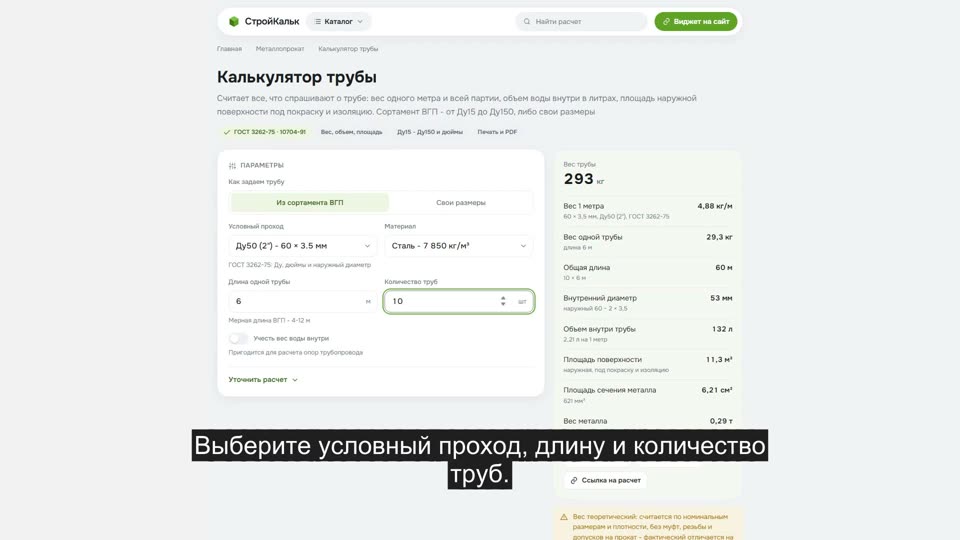

Как рассчитать вес трубы в калькуляторе
Как пользоваться калькулятором
-
Выберите способ задать трубу
Из сортамента ВГП - тогда достаточно указать условный проход Ду. Или вручную - если труба электросварная и вы знаете наружный диаметр и стенку
-
Задайте диаметр и стенку
В расчет идет наружный диаметр. У трубы 57 × 3,5 наружный - 57 мм, стенка - 3,5 мм, внутренний получится 50 мм
-
Укажите материал
Сталь, нержавейка, алюминий, медь. От плотности зависит только вес - объем и площадь не меняются
-
Введите длину и количество
Длина одной трубы в метрах и число труб. Калькулятор посчитает метраж, вес партии и общий объем
-
Заберите результат
Вес 1 метра, вес всей партии, литры внутри трубы, площадь под покраску и стоимость по вашей цене
Формулы расчета трубы
Труба - это кольцо в сечении, поэтому все три величины считаются из двух чисел: наружного диаметра D и толщины стенки t (обе в миллиметрах). Внутренний диаметр d = D − 2t
- Вес 1 метра: m = π · (D − t) · t × ρ / 1 000 000, кг/м. Для стали множитель короче: площадь кольца в мм² × 0,00785
- Объем внутри: V = π · d² / 4 × L. Если d в миллиметрах, а нужны литры на метр - это d² × 0,000785
- Площадь наружной поверхности: S = π · D × L. Это то, что красят и утепляют
- Площадь сечения металла: A = π · (D − t) · t - она же идет в расчет веса
Плотность берется из материала: сталь - 7 850 кг/м³, нержавейка - 7 900, алюминий - 2 700, медь - 8 900. Геометрия при смене материала не меняется, меняется только вес
Пример расчета
Задача. Стальная труба 57 × 3,5 мм, длина 6 м, нужно 10 штук (стойки навеса)
Площадь сечения металла. π × (57 − 3,5) × 3,5 = 3,1416 × 53,5 × 3,5 = 588,3 мм²
Вес 1 метра. 588,3 × 0,00785 = 4,62 кг/м. Одна труба 6 м весит 4,62 × 6 = 27,7 кг
Вся партия. 10 труб × 6 м = 60 погонных метров, вес 4,62 × 60 = 277,1 кг ≈ 0,28 т
Объем внутри. Внутренний диаметр 57 − 2 × 3,5 = 50 мм. На метр: 50² × 0,000785 = 1,96 л. На 60 метров - 117,8 литра воды
Площадь под покраску. π × 0,057 × 60 = 10,74 м². При расходе 150 г/м² в два слоя краски нужно 10,74 × 0,15 × 2 = 3,2 кг
Диаметры труб: таблица ВГП по ГОСТ 3262-75
Дюймы и "Ду" - это условный проход, а не наружный размер. Именно поэтому у трубы 1/2" наружный диаметр 21,3 мм, а не 12,7. В калькулятор и в формулу веса всегда идет наружный диаметр
| Ду | Дюймы | Наружный Ø, мм | Стенка, мм | Внутренний Ø, мм | Вес 1 м, кг | Объем, л/м | Где применяют |
|---|---|---|---|---|---|---|---|
| 15 | 1/2" | 21.3 | 2.8 | 15.7 | 1.28 | 0.19 | подводка, полотенцесушитель |
| 20 | 3/4" | 26.8 | 2.8 | 21.2 | 1.66 | 0.35 | разводка воды, отопление |
| 25 | 1" | 33.5 | 3.2 | 27.1 | 2.39 | 0.58 | стояки ХВС и ГВС |
| 32 | 1 1/4" | 42.3 | 3.2 | 35.9 | 3.09 | 1.01 | стояки, ввод в дом |
| 40 | 1 1/2" | 48 | 3.5 | 41 | 3.84 | 1.32 | ввод в дом, отопление |
| 50 | 2" | 60 | 3.5 | 53 | 4.88 | 2.21 | магистрали, столбы забора |
| 65 | 2 1/2" | 75.5 | 4 | 67.5 | 7.05 | 3.58 | магистрали, стойки |
| 80 | 3" | 88.5 | 4 | 80.5 | 8.34 | 5.09 | магистрали, опоры |
| 100 | 4" | 114 | 4.5 | 105 | 12.15 | 8.66 | магистрали, сваи |
| 125 | 5" | 140 | 4.5 | 131 | 15.04 | 13.48 | магистрали, сваи |
| 150 | 6" | 165 | 4.5 | 156 | 17.81 | 19.11 | магистрали, сваи |
Объем и площадь: зачем они нужны
Объем нужен, когда систему заливают: сколько литров теплоносителя войдет в контур, какого размера брать расширительный бак, сколько антифриза покупать. Считайте объем всех труб и прибавьте объем радиаторов и котла из паспортов
Площадь поверхности нужна для покраски, грунтовки и теплоизоляции. Расход эмали по металлу - 100-180 г/м² на слой, грунта - 80-120 г/м². Умножьте площадь на расход и на число слоев: калькулятор делает это сам, если заполнить поля в блоке "Уточнить расчет"
Вес нужен и для покупки (металл продают в тоннах), и для конструкции: трубопровод Ду100, заполненный водой, весит 12,15 + 8,66 = 20,8 кг на каждый погонный метр - это уже нагрузка на опоры. Переключатель "Учесть вес воды внутри" добавляет ее в итог
Частые ошибки
- Подставляют в формулу дюймовый размер. 1/2" - это Ду15, наружный диаметр 21,3 мм. Если посчитать по 12,7 мм, вес выйдет вдвое меньше настоящего
- Берут внутренний диаметр вместо наружного. В формуле веса D - наружный. Ошибка на две толщины стенки съедает 10-15 % массы
- Считают объем по наружному диаметру. Вода течет внутри: у трубы 57 × 3,5 объем считается по 50 мм, а не по 57 - разница почти 30 %
- Забывают про запас на рез. Труба идет хлыстами по 6 или 12 м, и раскрой редко получается без остатка: закладывайте 3-7 %
- Ждут совпадения с накладной до килограмма. Теоретический вес и фактический расходятся на 3-7 % - это допуски проката, а не ошибка расчета
