Калькулятор швеллера
Считает вес швеллера - одного метра и всей партии, по сортаменту ГОСТ 8240-97. Заодно показывает размеры профиля, площадь под окраску, расход краски и сколько метров в тонне. Гнутый швеллер считается по вашим размерам
Как рассчитать швеллер в калькуляторе

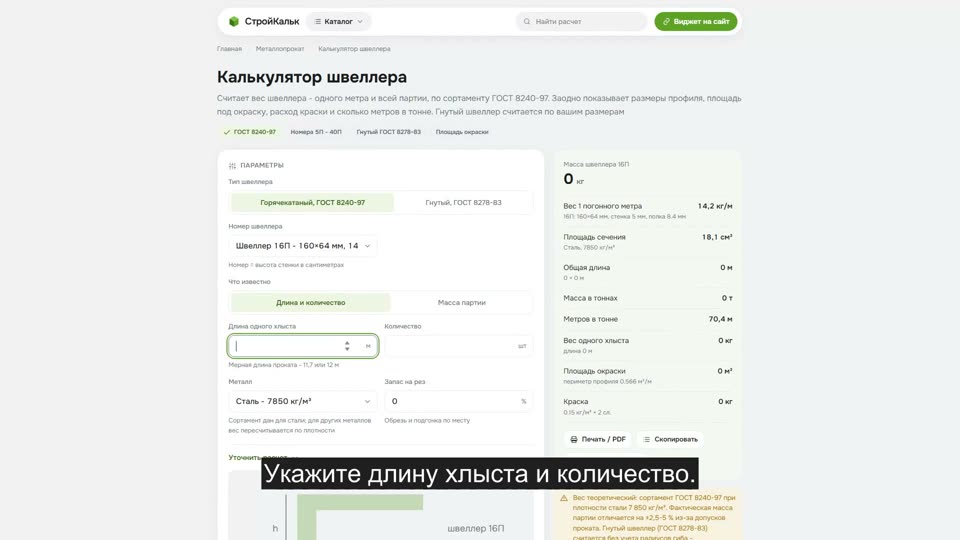

Как пользоваться калькулятором
-
Выберите тип швеллера
Горячекатаный по ГОСТ 8240-97 - тогда достаточно указать номер. Гнутый по ГОСТ 8278-83 - задайте высоту, ширину полки и толщину стенки
-
Укажите номер
Номер швеллера - это высота стенки в сантиметрах: 16П - высота 160 мм. Вес одного метра подставится из сортамента автоматически
-
Задайте длину и количество
Стандартная мерная длина проката - 11,7 или 12 м. Если известна масса партии, переключитесь на режим "Знаю массу" - калькулятор покажет, сколько это метров
-
Уточните металл и запас на рез
По умолчанию сталь с плотностью 7 850 кг/м³. Для нержавейки или алюминия выберите свой металл - вес пересчитается по плотности
-
Заберите результат
Кроме массы калькулятор покажет площадь под окраску, расход краски и число метров в тонне. Расчет можно распечатать или отправить ссылкой снабженцу
Формула расчета веса швеллера
Вес одного погонного метра - это площадь поперечного сечения, умноженная на плотность металла:
m₁ = A × ρ, где A - площадь сечения в м², ρ - плотность (для стали 7 850 кг/м³)
Площадь сечения в сортаменте дана в см², поэтому ее делят на 10 000. Для швеллера 16П: 18,1 см² = 0,00181 м², и 0,00181 × 7 850 = 14,2 кг/м - ровно то значение, что стоит в ГОСТ 8240-97. Дальше все просто:
- Масса партии: M = m₁ × L, где L - суммарная длина в метрах
- Метров в тонне: 1 000 / m₁
- Площадь окраски 1 метра: P = 2h + 4b − 2s (все размеры в метрах). Это развернутый периметр П-образного профиля: спинка, наружные и внутренние грани полок, торцы полок и внутренняя грань стенки
У гнутого швеллера по ГОСТ 8278-83 толщина одинаковая по всему сечению, поэтому площадь считается напрямую: A = s × (h + 2b − 2s). Для профиля 100×50×4 это 4 × (100 + 100 − 8) = 768 мм² = 7,68 см², то есть 6,03 кг/м. Радиусы гиба формула не учитывает - фактический вес ниже расчетного примерно на 1-2 %
Пример расчета
Задача. Швеллер 16П, пять хлыстов по 12 метров, сталь. Нужно узнать массу, площадь под окраску и сколько уйдет грунт-эмали в два слоя
Длина. 12 × 5 = 60 погонных метров
Масса. Вес метра 16П по сортаменту - 14,2 кг. 60 × 14,2 = 852 кг, то есть 0,85 т
Площадь окраски. Периметр профиля: 2 × 0,160 + 4 × 0,064 − 2 × 0,005 = 0,566 м² на метр. На 60 метров: 60 × 0,566 = 34,0 м²
Краска. 34,0 м² × 0,15 кг/м² × 2 слоя = 10,2 кг грунт-эмали
Проверка. В тонне швеллера 16П - 1 000 / 14,2 = 70 метров. Наши 60 метров легко укладываются в одну тонну металла
Сортамент швеллера: размеры и вес 1 метра
Номер профиля - это высота стенки в сантиметрах. Вес одного метра у серий П (параллельные полки) и У (полки с уклоном) совпадает, поэтому таблица годится для обеих. Размеры и массы - по ГОСТ 8240-97, плотность стали 7 850 кг/м³
| Номер | Высота h, мм | Полка b, мм | Стенка s, мм | Полка t, мм | Сечение, см² | Вес 1 м, кг | Где применяют |
|---|---|---|---|---|---|---|---|
| 5П | 50 | 32 | 4.4 | 7 | 6.16 | 4.84 | обрамление проемов, мелкие каркасы |
| 6,5П | 65 | 36 | 4.4 | 7.2 | 7.51 | 5.9 | перемычки, легкие рамы |
| 8П | 80 | 40 | 4.5 | 7.4 | 8.98 | 7.05 | перемычки, лестничные косоуры |
| 10П | 100 | 46 | 4.5 | 7.6 | 10.9 | 8.59 | косоуры, перемычки, обвязка |
| 12П | 120 | 52 | 4.8 | 7.8 | 13.3 | 10.4 | перекрытия малых пролетов |
| 14П | 140 | 58 | 4.9 | 8.1 | 15.6 | 12.3 | балки, прогоны |
| 16П | 160 | 64 | 5 | 8.4 | 18.1 | 14.2 | балки перекрытия, прогоны |
| 16аП | 160 | 68 | 5 | 9 | 19.5 | 15.3 | усиленный вариант 16 |
| 18П | 180 | 70 | 5.1 | 8.7 | 20.7 | 16.3 | балки перекрытия |
| 18аП | 180 | 74 | 5.1 | 9.3 | 22.2 | 17.4 | усиленный вариант 18 |
| 20П | 200 | 76 | 5.2 | 9 | 23.4 | 18.4 | балки, стойки, каркасы |
| 22П | 220 | 82 | 5.4 | 9.5 | 26.7 | 21 | балки средних пролетов |
| 24П | 240 | 90 | 5.6 | 10 | 30.6 | 24 | балки, ригели |
| 27П | 270 | 95 | 6 | 10.5 | 35.2 | 27.7 | промышленные каркасы |
| 30П | 300 | 100 | 6.5 | 11 | 40.5 | 31.8 | промышленные каркасы |
| 33П | 330 | 105 | 7 | 11.7 | 46.5 | 36.5 | мостовые и крановые конструкции |
| 36П | 360 | 110 | 7.5 | 12.6 | 53.4 | 41.9 | мостовые и крановые конструкции |
| 40П | 400 | 115 | 8 | 13.5 | 61.5 | 48.3 | тяжелые несущие конструкции |
Сколько метров швеллера в тонне
| Номер | Вес 1 м, кг | Метров в тонне | Вес хлыста 12 м, кг | Площадь окраски, м²/м |
|---|---|---|---|---|
| 5П | 4,84 | 207 | 58 | 0,219 |
| 6,5П | 5,90 | 169 | 71 | 0,265 |
| 8П | 7,05 | 142 | 85 | 0,311 |
| 10П | 8,59 | 116 | 103 | 0,375 |
| 12П | 10,40 | 96 | 125 | 0,438 |
| 14П | 12,30 | 81 | 148 | 0,502 |
| 16П | 14,20 | 70 | 170 | 0,566 |
| 16аП | 15,30 | 65 | 184 | 0,582 |
| 18П | 16,30 | 61 | 196 | 0,630 |
| 18аП | 17,40 | 57 | 209 | 0,646 |
| 20П | 18,40 | 54 | 221 | 0,694 |
| 22П | 21,00 | 48 | 252 | 0,757 |
| 24П | 24,00 | 42 | 288 | 0,829 |
| 27П | 27,70 | 36 | 332 | 0,908 |
| 30П | 31,80 | 31 | 382 | 0,987 |
| 33П | 36,50 | 27 | 438 | 1,066 |
| 36П | 41,90 | 24 | 503 | 1,145 |
| 40П | 48,30 | 21 | 580 | 1,244 |
Частые ошибки
- Путают номер и высоту в миллиметрах. Швеллер 16 - это 160 мм высоты, а не 16 мм. Ошибка в десять раз всплывает уже на объекте
- Считают вес гнутого швеллера по таблице горячекатаного. Это разные профили: гнутый 100×50×4 весит 6,03 кг/м, а горячекатаный 10П - 8,59 кг/м. Разница почти в полтора раза
- Берут теоретический вес за фактический. Допуск проката - до ±5 %. На вагоне металла это десятки килограммов; в договоре всегда смотрите, по какому весу идет расчет
- Забывают внутренние грани при окраске. Площадь красимой поверхности швеллера - это не "высота × длина", а полный развернутый периметр: у 16П он в 3,5 раза больше высоты профиля
- Заказывают ровно по длине. Мерная длина проката - 11,7 или 12 м; обрезь неизбежна. Заложите 2-5 % запаса, если детали не кратны хлысту
