Калькулятор веса отводов
Считает массу стального отвода 90, 60, 45 и 30°, а также переходов и тройников. Крутоизогнутые отводы - по сортаменту ГОСТ 17375-2001, гнутые - по вашему радиусу. Есть нержавейка, чугун, полиэтилен и ППУ-изоляция

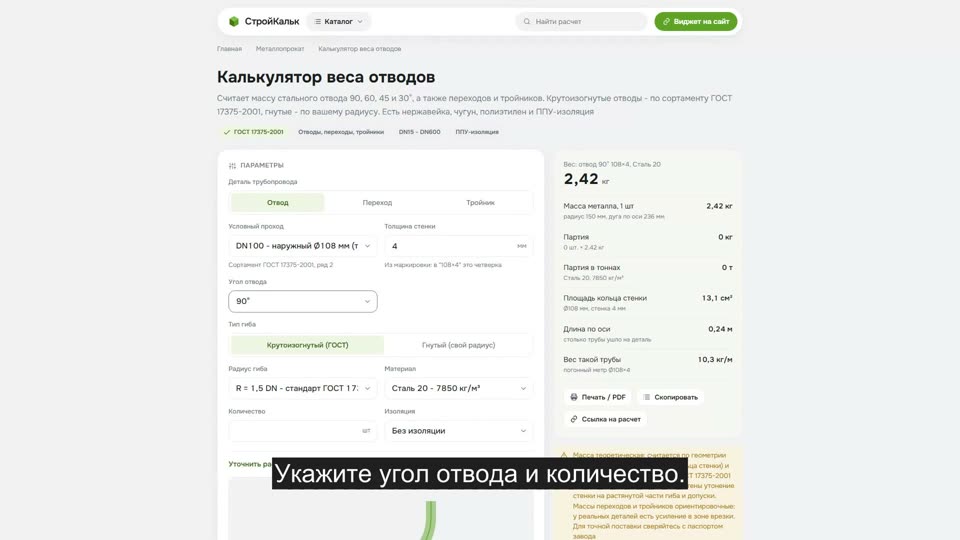

Как рассчитать вес отвода в калькуляторе
Как пользоваться калькулятором
-
Выберите деталь
Отвод, переход или тройник - на трубопроводе редко бывает что-то одно, и все три считаются здесь же
-
Задайте типоразмер
Выберите условный проход из сортамента ГОСТ 17375-2001 - например DN100 (наружный диаметр 108 мм) - и впишите толщину стенки из маркировки: 108×4
-
Укажите угол и радиус
Крутоизогнутый отвод по ГОСТ имеет радиус 1,5 DN. У гнутого отвода радиус задается вручную - от него напрямую зависит масса
-
Уточните материал и изоляцию
Сталь 20, 09Г2С, нержавейка, чугун или полиэтилен. Для теплотрассы включите ППУ-изоляцию в ПЭ- или оцинкованной оболочке
-
Заберите результат
Масса одной детали и всей партии, длина по оси, объем металла. Расчет можно распечатать или отправить ссылкой снабженцу
Формула расчета веса отвода
Отвод - это отрезок трубы, изогнутый по дуге. Значит и весит он как отрезок трубы: масса погонного метра × длина дуги по оси. Разворачиваем в формулу:
- Площадь кольца стенки: A = π × s × (D − s), где D - наружный диаметр, s - толщина стенки, в миллиметрах. Для трубы 108×4: A = 3,1416 × 4 × 104 = 1 307 мм²
- Радиус гиба: R = 1,5 × DN - это норма ГОСТ 17375-2001 для крутоизогнутых отводов. Для DN100 радиус равен 150 мм. У гнутых отводов радиус свой, обычно 3-5 диаметров
- Длина дуги по оси: L = R × α, где α - угол в радианах (90° = 1,5708 рад). Для DN100: 150 × 1,5708 = 236 мм
- Масса: m = A × L × ρ, с переводом единиц: A в м², L в м, ρ = 7 850 кг/м³ для стали
Отсюда все "правила", которые ходят по стройплощадкам: отвод 45° ровно вдвое легче отвода 90° того же типоразмера, отвод 30° - втрое, а гнутый отвод тяжелее крутоизогнутого во столько раз, во сколько его радиус больше 1,5 DN
Пример расчета
Задача. 10 крутоизогнутых отводов 90° из трубы 108×4, сталь 20
Площадь стенки. π × 4 × (108 − 4) = 1 307 мм² = 0,001307 м²
Радиус и дуга. DN100 → R = 1,5 × 100 = 150 мм. Дуга: 0,15 × 1,5708 = 0,236 м
Масса одного отвода. 0,001307 × 0,236 × 7 850 = 2,42 кг
Партия. 10 × 2,42 = 24,2 кг. Тот же отвод под 45° весил бы 1,21 кг, а партия - 12,1 кг
С ППУ-изоляцией 40 мм в ПЭ-оболочке. Пенополиуретан добавляет 0,26 кг, полиэтиленовая оболочка - 0,40 кг. Итого деталь в изоляции весит около 3,08 кг - на 28 % больше голой стали
Таблица веса отводов по ГОСТ 17375-2001
Крутоизогнутые бесшовные отводы, радиус 1,5 DN, сталь 7 850 кг/м³. Толщина стенки в таблице - типовая для этого диаметра; если у вас другая, впишите ее в калькулятор, масса пересчитается почти линейно
| DN | Наружный Ø, мм | Стенка, мм | Радиус гиба, мм | Отвод 90°, кг | Отвод 45°, кг |
|---|---|---|---|---|---|
| 15 | 18 | 2 | 23 | 0.03 | 0.01 |
| 20 | 25 | 2 | 30 | 0.05 | 0.03 |
| 25 | 32 | 3 | 38 | 0.13 | 0.06 |
| 32 | 38 | 3 | 48 | 0.2 | 0.1 |
| 40 | 45 | 3 | 60 | 0.29 | 0.15 |
| 50 | 57 | 3.5 | 75 | 0.54 | 0.27 |
| 65 | 76 | 3.5 | 98 | 0.96 | 0.48 |
| 80 | 89 | 4 | 120 | 1.58 | 0.79 |
| 100 | 108 | 4 | 150 | 2.42 | 1.21 |
| 125 | 133 | 4 | 188 | 3.75 | 1.87 |
| 150 | 159 | 6 | 225 | 8 | 4 |
| 200 | 219 | 6 | 300 | 14.85 | 7.43 |
| 250 | 273 | 8 | 375 | 30.8 | 15.4 |
| 300 | 325 | 8 | 450 | 44.21 | 22.1 |
| 350 | 377 | 9 | 525 | 67.36 | 33.68 |
| 400 | 426 | 10 | 600 | 96.69 | 48.35 |
| 500 | 530 | 10 | 750 | 151.08 | 75.54 |
| 600 | 630 | 10 | 900 | 216.16 | 108.08 |
Материалы: сталь, нержавейка, чугун, полиэтилен
Геометрия одна - плотность разная. Чтобы получить массу детали из другого материала, умножьте стальную массу на отношение плотностей. Отвод 108×4 из полиэтилена ПЭ100 весит 2,42 × 960 / 7 850 = 0,30 кг - в восемь раз легче стального
| Материал | Плотность, кг/м³ | Где применяется |
|---|---|---|
| Сталь 20 | 7850 | ГОСТ 17375-2001, основной материал |
| Сталь 09Г2С | 7850 | низколегированная, для холодного климата |
| Нержавейка 12Х18Н10Т | 7900 | пищевые и агрессивные среды |
| Чугун | 7200 | канализация, литые фитинги |
| Алюминий | 2700 | легкие трубопроводы |
| Полиэтилен ПЭ100 | 960 | напорные ПЭ-трубопроводы |
Переходы и тройники
Их считают на этой же странице - на трубопроводе отводы редко бывают в одиночку
- Переход концентрический (ГОСТ 17378-2001). Считается как участок трубы среднего диаметра: A = π × s × (Dср − s), где Dср - полусумма большого и малого диаметров, умноженная на длину перехода. Переход 108×4 → 89×4 длиной 100 мм весит около 0,93 кг
- Тройник (ГОСТ 17376-2001). Складывается из двух частей: корпус - отрезок магистральной трубы длиной L, и ответвление - отрезок трубы меньшего диаметра высотой от оси корпуса. Расчет дает нижнюю границу: у реальных штампосварных тройников есть усиление в зоне врезки, поэтому берите запас 10-15 %
Частые ошибки
- Путают DN и наружный диаметр. DN100 - это не 100 мм наружного диаметра, а 108 мм. Радиус гиба считается именно от DN: 1,5 × 100 = 150 мм, а не 162
- Берут вес отвода по весу трубы "за метр". Отвод короче метра: 90-градусный отвод DN100 - это всего 236 мм трубы. Умножать надо на длину дуги, а не на метр
- Считают гнутый отвод по таблице ГОСТ 17375. В таблице радиус 1,5 DN. Гнутый отвод с радиусом 400 мм при DN100 тяжелее табличного в 2,7 раза - это уже не "погрешность"
- Забывают про изоляцию при заказе транспорта. ППУ в ПЭ-оболочке добавляет к отводу 108×4 около 0,7 кг - почти треть массы. На сотне деталей это уже 70 кг
- Ждут табличную массу на весах. В зоне гиба стенка на растянутой стороне утоняется, а на сжатой утолщается. Отклонение от теоретической массы обычно 2-5 %
