Калькулятор расхода арматуры
Считает, сколько арматуры уйдет на плиту, ленту или колонны: метры, килограммы, число прутков и расход на кубометр бетона. Учитывает нахлесты, защитный слой и вязальную проволоку

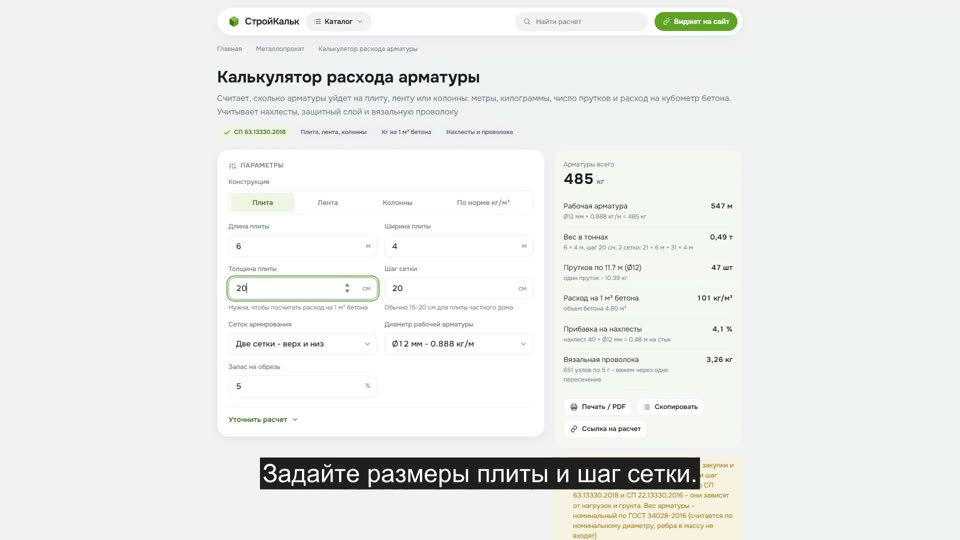

Как рассчитать расход арматуры в калькуляторе
Как пользоваться калькулятором
-
Выберите конструкцию
Плита, лента, колонны - или задайте объем бетона и норму расхода вручную, если каркас еще не разработан
-
Введите размеры и схему армирования
Для плиты - габариты, толщина, шаг сетки и число сеток. Для ленты - периметр, сечение, количество продольных стержней и шаг хомутов
-
Задайте диаметры
Рабочая арматура плиты частного дома - обычно 12 мм, хомуты и распределительная - 8 мм. Диаметр определяет вес и цену
-
Уточните нахлест и длину прутка
Стыки внахлест съедают 4-8 % арматуры. Стандартный нахлест - 40 диаметров, мерная длина прутка - 11,7 м
-
Заберите результат
Метры, килограммы, число прутков, расход на кубометр бетона и вязальная проволока. Расчет можно распечатать или отправить ссылкой
Формула расчета расхода арматуры
Расход арматуры - это всегда две величины: длина стержней (ее дает геометрия каркаса) и вес погонного метра (его дает диаметр). Перемножили - получили килограммы
- Сетка плиты: число стержней в одном направлении = ширина / шаг + 1, длина каждого равна длине плиты. То же самое поперек. Итог умножается на количество сеток (обычно две - верхняя и нижняя)
- Лента: продольная арматура = число стержней × периметр. Хомуты: количество = периметр / шаг, длина одного хомута = 2 × (ширина + высота) за вычетом защитного слоя, плюс 10 % на загибы и замок
- Колонна: продольные стержни = число × высота, хомуты - как в ленте, только контур квадратный, а шаг обычно 20 см.
- Нахлесты: длина растет на коэффициент 1 + (нахлест / длина прутка). При нахлесте 40d для арматуры 12 мм это 0,48 м на каждый стык, а стык - раз в 11,7 м, то есть +4,1 %
- Вес: m = π/4 × d² × 7 850 / 1 000 000 кг на метр. Для d = 12 мм это 0,888 кг/м. По ГОСТ 34028-2016 масса арматуры считается по номинальному диаметру - ребра в нее не входят
Расход на кубометр получается делением: вес арматуры / объем бетона конструкции. Именно эту цифру спрашивают в смете, и именно ее сравнивают с нормами
Пример расчета
Задача. Монолитная плита 6 × 4 м толщиной 20 см. Две сетки из арматуры 12 мм с шагом 20 см, нахлест 40 диаметров, прутки по 11,7 м, запас 5 %
Стержни одной сетки. Вдоль длины: 4 / 0,2 + 1 = 21 стержень по 6 м = 126 м. Поперек: 6 / 0,2 + 1 = 31 стержень по 4 м = 124 м. Одна сетка - 250 м. Две сетки - 500 м
Нахлесты и запас. Нахлест 40 × 12 мм = 0,48 м на стык, стык раз в 11,7 м → коэффициент 1,041. С запасом 5 %: 500 × 1,041 × 1,05 = 546,5 м
Вес. 546,5 × 0,888 = 485 кг, то есть 0,49 т. Прутков по 11,7 м: 546,5 / 11,7 = 47 штук
Расход на кубометр. Объем бетона: 6 × 4 × 0,2 = 4,8 м³. Расход: 485 / 4,8 = 101 кг/м³ - это нормальная цифра для плиты частного дома (норма 80-120)
Проволока. Пересечений в двух сетках: 21 × 31 × 2 = 1 302. Вяжут через одно - 651 узел по 5 г = 3,3 кг вязальной проволоки, около 7 кг на тонну арматуры
Нормы расхода арматуры на 1 м³ бетона
Эти цифры используют для быстрой прикидки сметы, когда чертежей армирования еще нет. Точный расход всегда дает спецификация проекта - разброс внутри одного типа конструкции доходит до двух раз
| Конструкция | Расход, кг/м³ | Рабочая арматура | Комментарий |
|---|---|---|---|
| Стяжка, отмостка (сетка) | 20-40 | Ø6-8 мм, сетка 100×100 | одна сетка, конструктивно |
| Ленточный фундамент | 30-60 | Ø12-14 мм + хомуты Ø8 | 4-6 продольных стержней |
| Монолитная плита | 80-120 | Ø12-14 мм, шаг 15-20 см | две сетки, верх и низ |
| Стены подвала | 60-90 | Ø10-12 мм | две сетки вертикально |
| Колонны | 100-200 | Ø16-25 мм + хомуты Ø8 | зависит от нагрузки |
| Балки, перемычки | 100-180 | Ø14-20 мм | рабочая арматура снизу |
| Перекрытие монолитное | 80-150 | Ø10-14 мм | две сетки + доп. стержни |
| Ростверк на сваях | 70-120 | Ø14-16 мм | работает как балка |
Вес арматуры по диаметру
Номинальная масса по ГОСТ 34028-2016. Она же - масса гладкого круга того же диаметра: ребра периодического профиля в расчетный вес не входят
| Диаметр, мм | Вес, кг/м | Сечение, см² | Пруток 11,7 м, кг | Метров в тонне | Где применяют |
|---|---|---|---|---|---|
| 6 | 0.222 | 0.283 | 2.6 | 4505 | Сетки, хомуты, конструктивная арматура |
| 8 | 0.395 | 0.503 | 4.62 | 2534 | Хомуты, сетка стяжки и отмостки |
| 10 | 0.617 | 0.785 | 7.21 | 1622 | Сетка плиты, легкие каркасы |
| 12 | 0.888 | 1.131 | 10.39 | 1126 | Рабочая арматура плиты и ленты частного дома |
| 14 | 1.208 | 1.539 | 14.14 | 828 | Рабочая арматура ленты, тяжелые плиты |
| 16 | 1.578 | 2.011 | 18.47 | 634 | Рабочая арматура ростверка, колонн |
| 18 | 1.998 | 2.545 | 23.37 | 501 | Колонны, балки |
| 20 | 2.466 | 3.142 | 28.85 | 405 | Балки, монолитные перекрытия |
| 22 | 2.984 | 3.801 | 34.91 | 335 | Промышленные конструкции |
| 25 | 3.853 | 4.909 | 45.08 | 260 | Промышленные конструкции |
| 28 | 4.834 | 6.158 | 56.55 | 207 | Мощные балки и колонны |
| 32 | 6.313 | 8.042 | 73.87 | 158 | Мосты, промышленное строительство |
Частые ошибки
- Забывают нахлесты. Плита 6 × 4 м не собирается из целых прутков: стыки внахлест добавляют 4-8 % к длине. На тонне арматуры это 40-80 кг - уже полпрутка на каждый десяток
- Считают стержни как "ширина / шаг". Стержней всегда на один больше: и по краю, и с другого края. При шаге 20 см на 4 метрах - 21 стержень, а не 20
- Игнорируют защитный слой. Каркас меньше сечения бетона на 2 × 40 мм. Хомут для ленты 40 × 60 см вяжется не по 200 см периметра, а по 168 см. Мелочь, но на 80 хомутах - 26 метров
- Берут норму кг/м³ вместо расчета. Норма - это диапазон в два раза, для сметы "на глаз". Для закупки считают по схеме армирования
- Путают вес арматуры и вес круга с ребрами. Вес по ГОСТ - номинальный, по гладкому диаметру. Ждать "плюс на ребра" не нужно: их там нет
- Не закладывают проволоку. На тонну арматуры уходит 10-15 кг вязальной проволоки - ее стабильно забывают в смете
