Калькулятор свай
Считает свайное поле целиком: сколько свай нужно при заданном шаге, что они выдержат на вашем грунте, хватит ли запаса под вес дома, и сколько бетона, арматуры или металла уйдет на ростверк

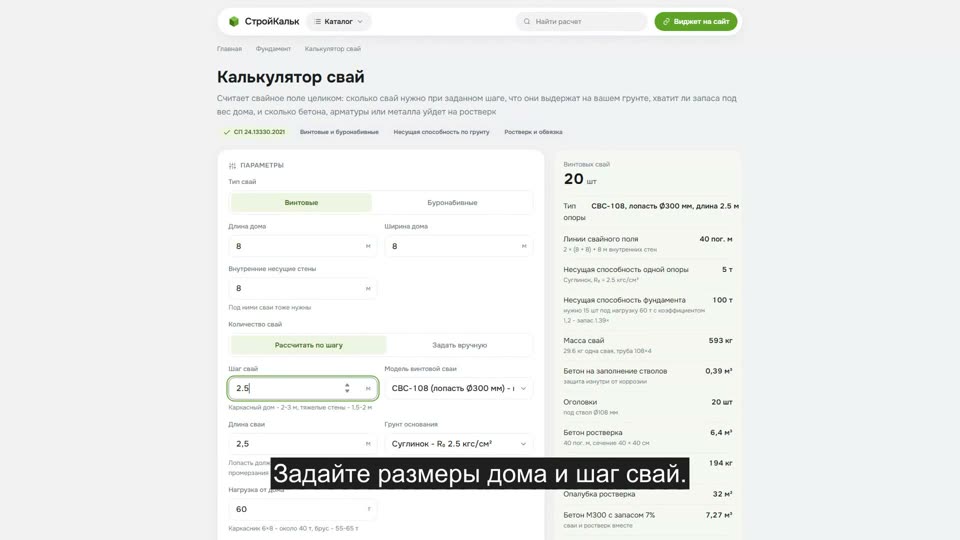

Как рассчитать сваи в калькуляторе
Как пользоваться калькулятором
-
Выберите тип свай
Винтовые металлические - быстро и в любой сезон. Буронабивные бетонные, в том числе с уширением по ТИСЭ, - дешевле по материалу
-
Введите габариты дома
Длину, ширину и суммарную длину внутренних несущих стен: сваи ставят под все несущие линии, а не только по контуру
-
Задайте шаг свай
Для каркасного дома 2-3 м. Калькулятор посчитает количество опор и добавит по свае в каждый угол
-
Укажите грунт и нагрузку
Несущая способность сваи напрямую зависит от грунта. Калькулятор сравнит суммарную несущую способность поля с весом дома и запасом 1,2
-
Добавьте ростверк
Железобетонный ростверк, брус 200 × 200 или швеллер - калькулятор посчитает бетон, арматуру или металл на обвязку
Как считается свайный фундамент
Расчет идет с двух сторон и должен сойтись в середине: сколько свай нужно по геометрии (чтобы обвязка не провисала) и сколько свай нужно по нагрузке (чтобы грунт выдержал). Берется большее из двух
По геометрии. Складываем длину всех несущих линий: наружный контур 2 × (A + B) плюс суммарная длина внутренних несущих стен. Делим на шаг и добавляем по свае в каждый угол: N = ⌈L / шаг⌉ + 4
По нагрузке. N = вес дома × 1,2 / несущая способность одной сваи. Коэффициент 1,2 - запас надежности. Несущая способность винтовой сваи задается диаметром лопасти и грунтом: паспортное значение приводится для среднего грунта (суглинок, R₀ = 2,5 кгс/см²), а на другом грунте пересчитывается коэффициентом k = R₀ / 2,5
Буронабивная свая считается напрямую по опорной площади пяты: N = R₀ × A. Ствол Ø30 см дает площадь 707 см², и на суглинке это 707 × 2,5 = 1 767 кгс, то есть 1,8 т. Уширение по ТИСЭ диаметром 60 см увеличивает площадь вчетверо - до 2 827 см², а несущую способность до 7 т
Кубатура сваи - обычный цилиндр: V = π × (D/2)² × L. Для буронабивной Ø30 см глубиной 2 м это 0,141 м³ бетона. У винтовой сваи бетоном заполняют только ствол изнутри - у СВС-108 это 0,020 м³ при длине 2,5 м, зато труба не ржавеет изнутри
Пример расчета
Задача. Каркасный дом 8 × 8 м, одна внутренняя несущая стена 8 м, винтовые сваи СВС-108 длиной 2,5 м, шаг 2,5 м, грунт - суглинок, вес дома 60 т, железобетонный ростверк 40 × 40 см из бетона М300
Свайное поле. Линии: 2 × (8 + 8) + 8 = 40 пог. м. Свай: 40 / 2,5 = 16, плюс 4 угловых = 20 штук
Проверка по нагрузке. СВС-108 в суглинке держит 5 т. Все поле: 20 × 5 = 100 т. Требуется: 60 × 1,2 = 72 т, то есть минимум 15 свай. Запас 1,39× - сходится
Металл. Труба 108 × 4 весит 10,26 кг/м, свая длиной 2,5 м - 25,6 кг плюс лопасть и наконечник ≈ 4 кг, итого 29,6 кг. Все 20 свай - 593 кг. Плюс 20 оголовков
Ростверк. Бетон: 40 × 0,4 × 0,4 = 6,4 м³. Арматура: 4Ø12 по 40 м с нахлестом 10 % - 176 пог. м = 156 кг; хомуты Ø8 через 50 см - 80 штук по 1,2 м = 96 пог. м = 38 кг. Итого 194 кг арматуры. Опалубка: 2 × 40 × 0,4 = 32 м²
Бетон всего. Ростверк 6,4 м³ плюс заполнение стволов 0,39 м³ = 6,79 м³. С запасом 7 % - 7,27 м³. Цемент: 7,27 × 319 = 2 319 кг = 47 мешков по 50 кг. Песок 4,4 т, щебень 8,6 т
Сортамент винтовых свай
Несущая способность в таблице - паспортная, для среднего грунта (суглинок, R₀ = 2,5 кгс/см²). На песке она выше, на торфе - в разы ниже; калькулятор пересчитывает ее по выбранному грунту
| Марка | Ствол, мм | Стенка, мм | Лопасть, мм | Несущая способность, т | Что держит |
|---|---|---|---|---|---|
| СВС-57 | 57 | 3.5 | 150 | 0.8 | сетка-рабица, легкое ограждение |
| СВС-76 | 76 | 3.5 | 250 | 2.5 | забор из профлиста, откатные ворота, теплица |
| СВС-89 | 89 | 4 | 250 | 3.5 | беседка, терраса, хозблок, легкая баня |
| СВС-108 | 108 | 4 | 300 | 5 | каркасный дом, дом из бруса, баня |
| СВС-133 | 133 | 4.5 | 350 | 7 | тяжелый брус, одноэтажный газобетон |
| СВС-159 | 159 | 4.5 | 400 | 9 | двухэтажный дом, тяжелый каркас |
| СВС-219 | 219 | 6 | 500 | 14 | ангары, промышленные объекты |
Несущая способность грунтов
Свая опирается не на воздух: все решает грунт под лопастью. Расчетное сопротивление R₀ - по СП 22.13330.2016. На торфе и в насыпном грунте сваю доводят до плотного слоя, иначе несущей способности не будет вообще
| Грунт | R₀, кгс/см² | Плотность, кг/м³ | Особенности |
|---|---|---|---|
| Песок крупный и гравелистый | 4.5 | 1700 | не пучинистый, хорошо дренирует |
| Песок средней крупности | 3.5 | 1650 | надежное основание, не пучит |
| Песок мелкий и пылеватый | 2 | 1600 | пучинистый при высокой воде |
| Супесь | 3 | 1650 | среднепучинистая |
| Суглинок | 2.5 | 1750 | пучинистый, самый частый грунт |
| Глина | 4 | 1900 | сильно пучинистая, но несущая |
| Гравийно-галечниковый | 5 | 1800 | лучшее естественное основание |
| Насыпной уплотненный | 1.5 | 1600 | нужна проверка плотности |
| Растительный слой | 0.5 | 1400 | снимают полностью, основанием быть не может |
| Торф, ил | 0.4 | 900 | замена грунта или сваи до плотного слоя |
Свайное поле: сколько свай при разном шаге
"Линии" - это наружный контур плюс внутренние несущие стены. Количество свай включает четыре угловые
| Объект | Линии, пог. м | Шаг 2 м | Шаг 2,5 м | Шаг 3 м |
|---|---|---|---|---|
| Беседка 6 × 4 | 20 | 14 | 12 | 11 |
| Дом 6 × 6 + стена 6 м | 30 | 19 | 16 | 14 |
| Дом 6 × 8 + стена 6 м | 34 | 21 | 18 | 16 |
| Дом 8 × 8 + стена 8 м | 40 | 24 | 20 | 18 |
| Дом 10 × 8 + стена 8 м | 44 | 26 | 22 | 19 |
Ростверк и обвязка
Сваи сами по себе - набор отдельных опор. Работать как фундамент они начинают только связанные поверху:
- Железобетонный ростверк - балка сечением 40 × 40 см с каркасом 4Ø12 и хомутами Ø8. Самый жесткий вариант, нужен под газобетон и кирпич. Ростверк делают висячим: между ним и грунтом оставляют зазор 10-15 см, иначе пучение поднимет балку
- Брус 200 × 200 - обвязка каркасного и брусового дома. На 40 пог. м уходит 1,6 м³
- Швеллер 16П - обвязка под тяжелый каркас и там, где нужен минимальный профиль. 14,2 кг на погонный метр, на 40 м - 568 кг металла
Свайно-ростверковый фундамент - это как раз сваи плюс железобетонный ростверк. Так строят на пучинистых грунтах: сваи опираются ниже промерзания, а ростверк распределяет нагрузку от стен между ними
Буронабивные сваи и ТИСЭ
Буронабивная свая - это скважина, в которую ставят каркас из четырех стержней Ø12 и заливают бетон М300. Дешевле винтовой по материалу, но требует бурения и бетонирования, а в обводненном грунте - обсадной трубы
ТИСЭ - та же буронабивная, но с уширением-пятой внизу. Пята делается специальным буром с откидным плугом. Опорная площадь растет пропорционально квадрату диаметра: уширение вдвое дает рост несущей способности вчетверо. Второй бонус - пята работает как анкер: силы морозного пучения не могут выдернуть сваю из грунта
Частые ошибки
- Сваи ставят только по контуру. Внутренние несущие стены тоже опираются на фундамент - под ними нужен свой ряд свай
- Шаг больше 3 м. Обвязка начинает работать как балка на изгиб и провисает
- Лопасть выше глубины промерзания. Зимой такую сваю просто выдавит вверх вместе с углом дома
- Сваю подрезали и "докрутили" вручную. Если свая не идет - это плотный слой, и обрезать ее нужно по факту, а не добивать кувалдой: срыв резьбы грунта лишает сваю несущей способности
- Ростверк лежит на грунте. Висячий ростверк должен иметь зазор 10-15 см, иначе пучение поднимет его вместе со стенами
- Стволы не залили бетоном. Изнутри труба ржавеет быстрее, чем снаружи: заполнение ствола - это дешевая защита на десятки лет
