Калькулятор фундамента плиты
Считает монолитную плиту: кубатуру бетона с запасом, цемент, песок и щебень, арматурную сетку в один или два слоя, ребра жесткости, опалубку, подушку, гидроизоляцию и утеплитель - плюс давление под подошвой

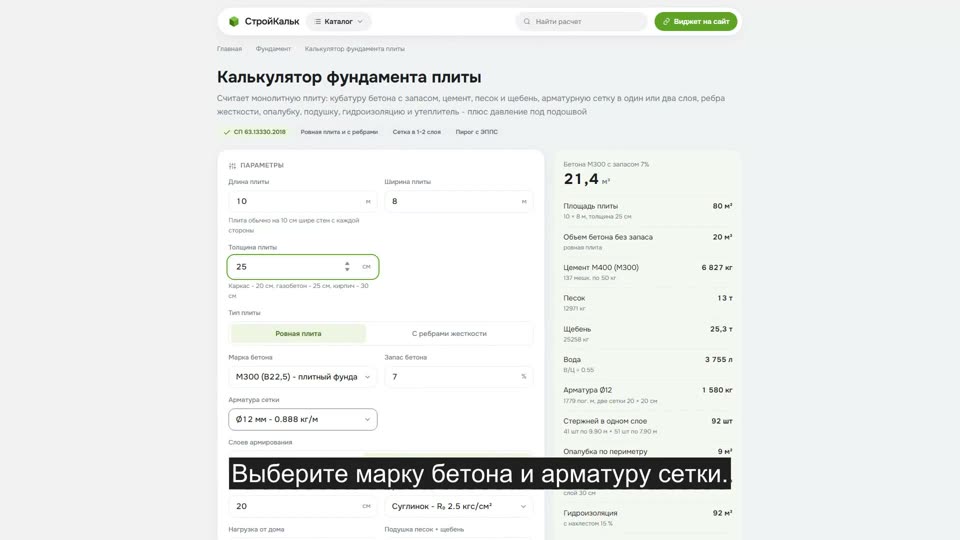

Как рассчитать плитный фундамент в калькуляторе
Как пользоваться калькулятором
-
Введите размеры плиты
Длина, ширина и толщина. Плита обычно выступает за стены на 10 см с каждой стороны - учтите это в габаритах
-
Выберите тип плиты
Ровная плита или плита с ребрами жесткости под несущими стенами. Для ребер задайте их суммарную длину и сечение
-
Настройте армирование
Диаметр стержня, шаг сетки и число слоев. Стандарт для дома - две сетки Ø12 с шагом 200 мм
-
Соберите пирог
В блоке "Уточнить расчет" включите гидроизоляцию и утеплитель ЭППС - калькулятор посчитает площадь пленки и объем плит
-
Проверьте давление на грунт
Укажите грунт и вес дома. Плита выигрывает именно площадью: давление под ней в разы ниже, чем под лентой
Формула расчета плитного фундамента
Бетон. Объем плиты - это простое произведение: V = A × B × h, где A и B - длина и ширина в метрах, h - толщина (сантиметры делим на 100). Если плита ребристая, к ее объему добавляется объем ребер: L × b × hр, где L - суммарная длина ребер под несущими стенами. Полученный объем умножается на коэффициент запаса 1,05-1,10
Арматура. Сетка - это стержни в двух направлениях. Количество стержней вдоль длины равно ширине плиты, деленной на шаг, плюс один; вдоль ширины - наоборот. Длина каждого стержня равна габариту плиты минус два защитных слоя. Сумма умножается на число сеток (обычно две: нижняя и верхняя) и на коэффициент нахлеста 1,10. Вес - по сортаменту ГОСТ 34028-2016
Давление на грунт. p = (вес дома + вес плиты) / площадь плиты. Именно здесь плита показывает свое главное преимущество: площадь опоры в разы больше, чем у ленты, поэтому давление падает до десятых долей кгс/см² и плита "плавает" даже на слабом грунте
Пример расчета
Задача. Плита 10 × 8 м, толщина 25 см, бетон М300, запас 7 %, две сетки Ø12 с шагом 200 мм, подушка 30 см, грунт - суглинок, нагрузка от дома 60 т
Бетон. Площадь 80 м². Объем: 10 × 8 × 0,25 = 20 м³. С запасом 7 %: 21,4 м³. Цемент М400: 21,4 × 319 = 6 827 кг = 137 мешков по 50 кг. Песок: 6 827 × 1,9 = 12 970 кг (13,0 т). Щебень: 6 827 × 3,7 = 25 258 кг (25,3 т). Вода: 6 827 × 0,55 = 3 755 л
Арматура. Вдоль длины: 8 / 0,2 + 1 = 41 стержень по 9,9 м = 405,9 м. Вдоль ширины: 10 / 0,2 + 1 = 51 стержень по 7,9 м = 402,9 м. Один слой - 808,8 м, две сетки - 1 617,6 м, с нахлестом 10 % - 1 779 пог. м. При Ø12 (0,888 кг/м) это 1 580 кг, то есть 1,58 тонны
Основание. Опалубка по периметру: 36 × 0,25 = 9 м². Подушка: 80 × 0,3 = 24 м³ песка и щебня. Гидроизоляция с нахлестом 15 %: 80 × 1,15 = 92 м² пленки
Нагрузка. Плита весит 20 × 2 400 = 48 т. Вместе с домом - 108 т на 80 м². Давление: 108 000 / 80 / 10 000 = 0,14 кгс/см² при допустимых 2,5 для суглинка. Запас 18,5× - плита работает даже на слабом основании
Толщина плиты и армирование
Толщина плиты подбирается по весу дома, а не "на глаз". Тонкая плита под тяжелым домом прогибается и трескается по нижней грани, слишком толстая - просто лишние кубы бетона
| Дом | Размер плиты | Толщина, см | Бетон, м³ | Армирование | Марка |
|---|---|---|---|---|---|
| Гараж, хозблок | 6 × 4 | 15 | 3,6 | 1 сетка Ø10, шаг 200 | М250 |
| Каркасный, щитовой | 6 × 6 | 20 | 7,2 | 2 сетки Ø10, шаг 200 | М250 |
| Дом из бруса | 8 × 8 | 25 | 16,0 | 2 сетки Ø12, шаг 200 | М250 |
| Газобетон, 1-2 этажа | 10 × 8 | 25 | 20,0 | 2 сетки Ø12, шаг 200 | М300 |
| Кирпич, 2 этажа | 10 × 10 | 30 | 30,0 | 2 сетки Ø14, шаг 200 | М300 |
Расход арматуры в плите заметно выше, чем в ленте: 70-90 кг на кубометр бетона против 18-22 кг/м³ у ленты. Это нормально - плита работает на изгиб всей площадью
| Диаметр, мм | Масса, кг/м | Площадь, см² | Где применяют |
|---|---|---|---|
| 6 | 0.222 | 0.283 | сетка подбетонки, легкие хомуты |
| 8 | 0.395 | 0.503 | хомуты и поперечные стержни ленты |
| 10 | 0.617 | 0.785 | рабочая арматура легких лент и плит |
| 12 | 0.888 | 1.131 | рабочая арматура ленты и плиты - базовый вариант |
| 14 | 1.208 | 1.539 | нагруженные ленты, плита под кирпичный дом |
| 16 | 1.578 | 2.011 | плита под тяжелый дом, ростверк |
| 18 | 1.998 | 2.545 | ростверк, монолитные пояса |
| 20 | 2.466 | 3.142 | ростверк, колонны, тяжелые конструкции |
Пирог плитного фундамента
Плита - не только бетон. Снизу вверх пирог выглядит так:
- Уплотненный грунт - плодородный слой снимают полностью
- Подушка 30-50 см - песок с послойным трамбованием и щебень фракции 20-40. Она выравнивает основание и отводит воду
- Подбетонка 5-10 см из тощего бетона М100 - ровное основание под гидроизоляцию
- Гидроизоляция - пленка или наплавляемый рулон с нахлестом полос 10-15 %
- Утеплитель ЭППС 10 см - если дом отапливаемый. Это и есть принцип УШП
- Плита с двумя сетками и защитным слоем 4-5 см сверху и снизу
Ребра жесткости под несущими стенами превращают ровную плиту в ребристую: бетона уходит чуть больше, зато плита перестает прогибаться под линейной нагрузкой стен. Включите режим "С ребрами жесткости" и задайте их суммарную длину
Частые ошибки
- Плиту делают в размер дома. Она должна выступать за стены на 10 см с каждой стороны, иначе край стены окажется на самой кромке
- Одна сетка вместо двух. Плита изгибается и вверх, и вниз - работать должны обе грани
- Арматуру кладут на грунт или на подбетонку. Нужны фиксаторы: защитный слой 4-5 см снизу обязателен
- Забывают про подушку. Плита на пучинистом суглинке без песчаной подготовки "дышит" неравномерно
- Заливают в несколько заходов. Плита должна быть монолитом: перерыв больше 2 часов дает холодный шов через всю толщину
