Расчет ростверка фундамента
Считает свайно-ростверковый фундамент целиком: объем бетона ростверка и свай, количество свай по шагу, вес продольной арматуры и хомутов, площадь опалубки. Низкий, висячий и заглубленный ростверк

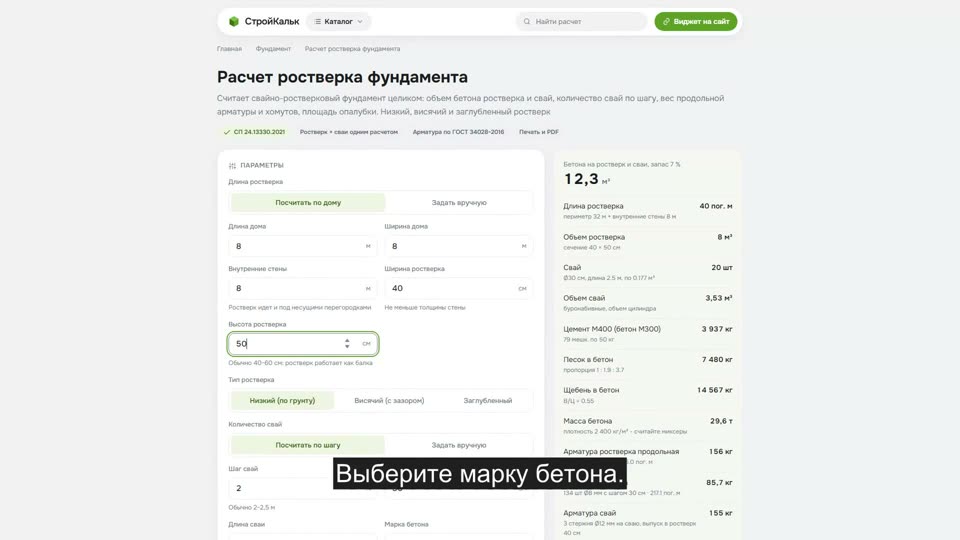

Как рассчитать ростверк в калькуляторе
Как пользоваться калькулятором
-
Задайте длину ростверка
Периметр дома плюс участки под внутренними несущими стенами - ростверк идет под всеми стенами, а не только по контуру
-
Укажите сечение
Ширина ростверка - не меньше толщины стены, обычно 30-40 см. Высота 40-60 см: ростверк работает как балка между сваями, и высота для него важнее ширины
-
Выберите тип ростверка
Низкий лежит на грунте, висячий поднят над землей на 10-20 см, заглубленный утоплен в грунт. От типа зависит опалубка и поведение зимой
-
Опишите свайное поле
Диаметр, длина и шаг свай - калькулятор посчитает их количество по длине ростверка и добавит объем бетона свай к общему
-
Заберите спецификацию
Бетон, цемент, песок, щебень, вес арматуры по стержням и хомутам, площадь опалубки. Расчет печатается в PDF или отправляется ссылкой
Что такое ростверк и какие они бывают
Ростверк - это балка поверх свай. Он собирает отдельные опоры в жесткую раму, равномерно раздает по ним вес дома и служит основанием для стен. Свая без ростверка держит только то, что стоит прямо над ней; свая в раме работает вместе с соседями
Ключевое отличие от ленты: ростверк не опирается на грунт, он висит между сваями и работает на изгиб. Отсюда и армирование - рабочие стержни идут двумя поясами, сверху и снизу, как в обычной балке
- Низкий ростверк лежит на грунте. Дешевле в опалубке (дно не нужно), но на пучинистом грунте зимой его выдавливает вверх, а сваи держат вниз - ростверк отрывается от свай. Допустим только на песке или при замене грунта под ним
- Висячий ростверк поднят над землей на 10-20 см. Правильное решение для суглинка: пучинистый грунт поднимается в пустоту и ростверка не касается. Зазор делают, засыпая песок (потом выгребают) или укладывая пенопласт - он просто сминается
- Заглубленный ростверк утоплен в грунт и по сути превращается в ленту на сваях. Применяют, когда нужен цоколь без забирки, но требует замены грунта под подошвой
Формула расчета ростверка
Считается три величины, все - простой геометрией
- Длина ростверка: L = периметр дома + длина внутренних несущих стен. Ростверк идет под всеми стенами, а не только по контуру, - это самая частая потеря в расчете
- Объем ростверка: V = L × ширина × высота. Ростверк 40 пог. м сечением 40 × 50 см - это 8 м³
- Количество свай: n = L / шаг, округляя вверх, минимум по одной в каждом углу и под каждым пересечением стен. Шаг - 2-2,5 м
- Объем свай: V = π × (D/2)² × длину × количество. Буронабивная свая Ø30 см длиной 2,5 м - это 0,177 м³
- Арматура: продольная - количество стержней × длину ростверка × 1,1 (нахлесты и углы), вес по массе погонного метра из сортамента. Хомуты - по шагу: n = L / шаг хомутов
Высота ростверка важнее ширины: он работает на изгиб, и несущая способность растет как квадрат высоты. Минимум по СП 63.13330.2018 - 1/10 пролета между сваями, но на практике ниже 40 см ростверк не делают
Пример расчета свайно-ростверкового фундамента
Задача. Дом 8 × 8 м, внутренние несущие стены 8 м. Ростверк 40 × 50 см, низкий. Сваи буронабивные Ø30 см, длина 2,5 м, шаг 2 м. Бетон М300, арматура 4 стержня Ø12, хомуты Ø8 с шагом 30 см, каркас сваи - 3 стержня Ø12. Запас 7 %
Длина ростверка. Периметр 2 × (8 + 8) = 32 м, плюс внутренние стены 8 м = 40 пог. м
Объем ростверка. 40 × 0,4 × 0,5 = 8,0 м³
Сваи. 40 / 2 = 20 свай. Объем одной: 3,14 × 0,15² × 2,5 = 0,177 м³, всех - 3,53 м³
Бетон всего. (8,0 + 3,53) × 1,07 = 12,34 м³. Цемента на М300: 319 × 12,34 = 3 937 кг, это 79 мешков по 50 кг. Масса бетона - 29,6 т, то есть четыре-пять миксеров
Арматура. Продольная ростверка: 4 × 40 × 1,1 = 176 пог. м Ø12 → 156 кг. Хомуты: 40 / 0,3 = 134 шт периметром 1,52 м → 217 пог. м Ø8 → 86 кг. Каркасы свай: 20 × 3 × (2,5 + 0,4) = 174 пог. м Ø12 → 155 кг. Итого около 397 кг, или 32 кг на кубометр бетона
Опалубка. Два борта: 40 × 0,5 × 2 = 40 м² щита
Сечение ростверка и шаг свай
| Дом | Сечение ростверка, см | Шаг свай, м | Ø сваи, см | Рабочая арматура |
|---|---|---|---|---|
| Каркасный 6 × 6 | 30 × 40 | 2,5 | 25 | 4 × Ø12 |
| Каркасный 8 × 10 | 30 × 40 | 2,0 | 30 | 4 × Ø12 |
| Брус или бревно 8 × 8 | 40 × 50 | 2,0 | 30 | 4 × Ø12 |
| Газобетон 8 × 10 | 40 × 50 | 2,0 | 30 | 4 × Ø14 |
| Газобетон в два этажа | 40 × 60 | 1,8 | 35 | 6 × Ø16 |
| Баня, гараж | 30 × 40 | 2,5 | 25 | 4 × Ø10 |
Ширина ростверка берется не тоньше стены: газобетонный блок 375 мм на ростверк 300 мм не поставить. Высоту наращивают, если пролет между сваями больше 2,5 м
Арматура: сортамент и вес
Вес каркаса считается через массу погонного метра - это единственная величина, которую надо знать. Расход арматуры в ростверке выше, чем в ленте: 30-35 кг/м³ против 25 кг/м³, потому что балка работает на изгиб в обе стороны
| Диаметр, мм | Масса, кг/пог. м | Площадь сечения, мм² | Где применяют |
|---|---|---|---|
| 6 | 0.222 | 28.3 | хомуты, монтажная сетка |
| 8 | 0.395 | 50.3 | хомуты каркаса, сетка отмостки |
| 10 | 0.617 | 78.5 | каркас столба, легкие конструкции |
| 12 | 0.888 | 113.1 | рабочая арматура ростверка и столбов |
| 14 | 1.208 | 153.9 | рабочая арматура ростверка под тяжелый дом |
| 16 | 1.578 | 201.1 | рабочая арматура ленты и ростверка |
| 18 | 1.998 | 254.5 | нагруженные балки |
| 20 | 2.466 | 314.2 | нагруженные балки, большие пролеты |
| 22 | 2.984 | 380.1 | промышленные конструкции |
| 25 | 3.853 | 490.9 | промышленные конструкции |
| 28 | 4.834 | 615.8 | промышленные конструкции |
| 32 | 6.313 | 804.2 | промышленные конструкции |
Частые ошибки
- Низкий ростверк на суглинке. Пучение поднимает ростверк, сваи держат его вниз - и он отрывается от свай по горизонтальной трещине. На пучинистом грунте нужен зазор 10-20 см.
- Забывают внутренние стены. Ростверк идет под всеми несущими стенами. Потерять 8 пог. м из 40 - значит недосчитать 20 % бетона и арматуры
- Армируют ростверк как ленту. Ростверк - балка: рабочая арматура нужна и сверху, и снизу, а над сваями верхний пояс работает сильнее нижнего
- Не заводят выпуски свай в ростверк. Без анкеровки на 30-40 диаметров ростверк просто лежит на сваях и не работает с ними как рама
- Шаг свай больше 3 м. Пролет растет, изгибающий момент растет как квадрат пролета - ростверк придется делать в полтора раза выше
- Заливают ростверк по неубранному песку зазора. Песок надо выбрать после набора прочности, иначе зазора не будет и вся конструкция станет низким ростверком
