Расчет опалубки
Считает площадь щитов и кубатуру пиломатериала для ленты, стены, монолитного перекрытия и колонн: сколько досок или листов фанеры купить, сколько нужно стоек, подкосов, саморезов и стяжных шпилек

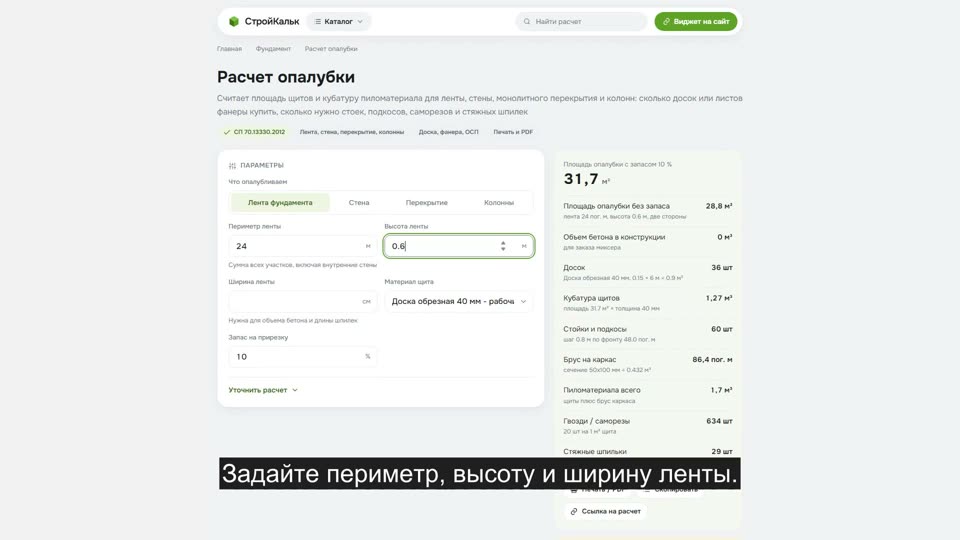

Как рассчитать опалубку в калькуляторе
Как пользоваться калькулятором
-
Выберите конструкцию
Лента фундамента, стена, монолитное перекрытие или колонна - от этого зависит, как считается площадь щитов и что держит опалубку: подкосы или стойки
-
Введите размеры
Для ленты - периметр, высота и ширина. Для перекрытия - площадь, толщина плиты и высота этажа. Размеры берите по осям бетона, а не по внешнему контуру щитов
-
Укажите материал щита
Доска 25, 40 или 50 мм, фанера ФСФ, ламинированная фанера или ОСП. Толщина и размер листа подставятся из таблицы, а вместе с ними - рекомендуемый шаг подкосов
-
Уточните каркас и крепеж
В блоке "Уточнить расчет" задайте шаг стоек, сечение бруса, расход саморезов и число стяжных шпилек на квадратный метр
-
Заберите результат
Калькулятор покажет площадь опалубки, кубатуру пиломатериала, количество досок или листов, стойки и крепеж. Расчет можно распечатать или отправить ссылкой
Формула расчета опалубки
Опалубка считается не в кубах бетона, а в квадратных метрах щита - это площадь поверхности, которую надо закрыть. Уже из нее получаются доски, листы и кубатура:
- Лента фундамента: S = периметр × высота × 2. Умножаем на два, потому что щиты ставятся с двух сторон ленты. Ширина ленты в площадь опалубки не входит
- Стена: S = длина стен × высота × 2
- Перекрытие: S = площадь палубы + борта по контуру (периметр × толщину плиты)
- Колонна: S = 4 × сторона × высота × количество
Дальше площадь умножается на коэффициент запаса на прирезку (обычно 1,05-1,10). Кубатура опалубки = площадь с запасом × толщину материала: доска 40 мм - это 0,04 м на каждый квадратный метр щита. Количество досок = площадь с запасом / площадь одной доски (доска 150 × 6000 мм закрывает 0,9 м²)
Каркас считается по фронту опалубки: стоек и подкосов = длина фронта / шаг. Шаг задается толщиной щита - чем тоньше доска, тем чаще подкосы. Для перекрытия иначе: стойки ставят сеткой, и их количество = площадь / шаг². Давление свежего бетона на щит доходит до 30-50 кПа, поэтому при высоте заливки больше 1,5 м шаг проверяют расчетом по СП 70.13330.2012
Пример расчета опалубки ленточного фундамента
Задача. Лента периметром 24 м (дом 6 × 6 плюс внутренняя стена), высота 0,6 м, ширина 40 см. Щит - доска 40 × 150 × 6000 мм. Запас 10 %, шаг подкосов 0,8 м, брус 50 × 100 мм
Площадь щитов. 24 × 0,6 × 2 = 28,8 м². С запасом: 28,8 × 1,1 = 31,7 м²
Доски. Одна доска закрывает 0,15 × 6 = 0,9 м². 31,7 / 0,9 = 35,2 → 36 досок
Кубатура щитов. 31,7 × 0,04 = 1,27 м³ пиломатериала
Каркас. Фронт опалубки - 24 × 2 = 48 пог. м. Подкосов: 48 / 0,8 = 60 шт. На каждый узел уходит стойка (0,6 м) и подкос (около 1,4 высоты) - итого 60 × 0,6 × 2,4 = 86,4 пог. м бруса, это 0,43 м³
Итого пиломатериала. 1,27 + 0,43 = 1,70 м³. Крепеж: 31,7 × 20 ≈ 634 самореза, стяжных шпилек - 29 шт
Бетон. В такую ленту войдет 24 × 0,4 × 0,6 = 5,76 м³
Материалы для щитов: толщина, размер, шаг подкосов
Площадь одного элемента - это то, на что делится общая площадь опалубки. Шаг - рекомендуемое расстояние между стойками и подкосами: чем тоньше щит, тем чаще каркас
| Материал | Толщина, мм | Ширина, м | Длина, м | Площадь, м² | Шаг стоек, м | Где применяют |
|---|---|---|---|---|---|---|
| Доска обрезная 25 мм | 25 | 0.15 | 6 | 0.9 | 0.5 | только для ленты до 0,6 м, шаг подкосов 0,5 м |
| Доска обрезная 40 мм | 40 | 0.15 | 6 | 0.9 | 0.8 | рабочий вариант для ленты 0,6-1,2 м |
| Доска обрезная 50 мм | 50 | 0.2 | 6 | 1.2 | 1 | стены и высокая лента, самый жесткий щит |
| Фанера ФСФ 18 мм | 18 | 1.22 | 2.44 | 2.98 | 0.6 | ровная поверхность бетона, 3-5 оборотов |
| Фанера ламинированная 18 мм | 18 | 1.25 | 2.5 | 3.13 | 0.6 | до 40 оборотов, бетон не нужно штукатурить |
| Фанера ламинированная 21 мм | 21 | 1.25 | 2.5 | 3.13 | 0.8 | палуба перекрытий, стены |
| ОСП-3 12 мм | 12 | 1.25 | 2.5 | 3.13 | 0.4 | дешево, 1-2 оборота, нужен частый каркас |
Расчет стоек опалубки перекрытия
Стойки под перекрытием несут вес свежего бетона, палубы и людей. Ориентир нагрузки: плита толщиной 20 см весит 480 кг/м² (0,2 м × 2 400 кг/м³), плюс опалубка и монтажная нагрузка - примерно 600-650 кг/м². Телескопическая стойка держит 1,5-2 т, но по деформации палубы шаг обычно ограничивают 0,8-1,2 м
| Толщина плиты | Вес бетона, кг/м² | Шаг стоек, м | Стоек на 60 м² |
|---|---|---|---|
| 10 см | 240 | 1,2 | 42 |
| 15 см | 360 | 1,0 | 60 |
| 20 см | 480 | 0,8 | 94 |
| 25 см | 600 | 0,7 | 123 |
| 30 см | 720 | 0,6 | 167 |
Количество стоек в последнем столбце - это 60 м² / шаг², то есть ровно то, что считает калькулятор в режиме "Перекрытие"
Частые ошибки
- Считают площадь ленты по одной стороне. Щиты стоят с двух сторон - площадь удваивается, а вместе с ней и все материалы
- Экономят на подкосах. Свежий бетон давит на щит как жидкость: на глубине 1 м это около 20 кПа, то есть 2 тонны на квадратный метр. Разошедшаяся опалубка - это выпучившаяся лента, которую придется срубать
- Берут доску 25 мм на ленту высотой метр. Такая доска работает только при шаге подкосов 0,5 м и все равно выгибается. Для высоких лент нужны 40-50 мм
- Забывают стяжные шпильки. Подкосы держат щит снаружи, но распор изнутри снимают именно шпильки или скрутки. Без них ширина ленты "уплывает" на 3-5 см.
- Снимают стойки перекрытия через неделю. До 70 % прочности плита не готова нести сама себя: прогиб останется навсегда
- Не смачивают и не смазывают щит. Сухая доска тянет воду из бетона, а потом не отрывается от него. Дешевая эмульсия для опалубки экономит и бетон, и доску
