Калькулятор ленточного фундамента
Считает ленточный фундамент целиком: кубатуру бетона с запасом, цемент, песок, щебень, продольную арматуру и хомуты, опалубку в досках, песчано-щебеночную подушку - и проверяет давление под подошвой по вашему грунту

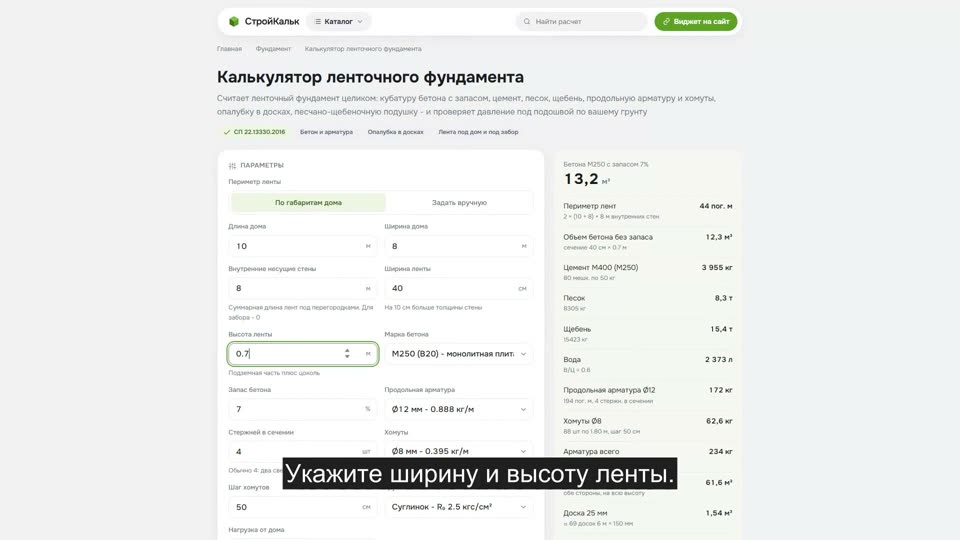

Как рассчитать ленточный фундамент в калькуляторе
Как пользоваться калькулятором
-
Задайте периметр
Введите габариты дома - периметр посчитается сам. Или переключитесь на ручной ввод и укажите суммарную длину лент в погонных метрах
-
Не забудьте внутренние стены
Ленты под несущими перегородками - это тот же бетон. Их суммарную длину прибавляют к наружному периметру
-
Введите сечение ленты
Ширина обычно на 10 см больше толщины стены, высота - подземная часть плюс цоколь
-
Настройте армирование
Число продольных стержней, их диаметр, диаметр и шаг хомутов. По умолчанию - типовой каркас 4Ø12 с хомутами Ø8 через 50 см.
-
Проверьте нагрузку
Укажите грунт и вес дома - калькулятор посчитает давление под подошвой и сравнит его с расчетным сопротивлением грунта
Как считается ленточный фундамент
Лента - это призма постоянного сечения, уложенная по контуру стен. Поэтому весь расчет сводится к трем числам: длина, ширина, высота
Объем бетона: V = P × B × H, где P - суммарная длина лент (погонные метры), B - ширина, H - полная высота вместе с цоколем. Ширину, заданную в сантиметрах, переводим в метры делением на 100
Периметр - самое частое место ошибки. Наружный контур для прямоугольного дома равен 2 × (A + B), но к нему нужно прибавить все ленты под внутренними несущими стенами. У дома 10 × 8 м это 36 м наружного контура плюс 8 м внутренней стены - итого 44 пог. м, то есть на 22 % больше, чем "просто периметр"
Арматура. Продольные рабочие стержни идут по всей длине ленты: их длина равна P × число стержней в сечении, плюс 10 % на нахлесты и загибы в углах. Хомуты замыкают каркас: их количество - это длина ленты, деленная на шаг, а периметр одного хомута считается по сечению за вычетом защитного слоя 5 см с каждой стороны. Вес берется из сортамента по ГОСТ 34028-2016
Опалубка - это боковая поверхность ленты с двух сторон: S = 2 × P × H. Если лента заливается прямо в траншею, опалубка нужна только на цоколь - переключатель в блоке "Уточнить расчет" это учитывает. Объем доски получается умножением площади на ее толщину
Давление под подошвой: p = (вес дома + вес ленты) / площадь подошвы. Площадь подошвы - это P × B. Результат в кгс/см² сравнивается с расчетным сопротивлением грунта R₀ по СП 22.13330.2016
Пример расчета
Задача. Дом 10 × 8 м, одна внутренняя несущая стена 8 м. Лента 40 см × 0,7 м, бетон М250, запас 7 %, каркас 4Ø12 с хомутами Ø8 через 50 см, подушка 30 см, грунт - суглинок, нагрузка от дома 60 т
Периметр. 2 × (10 + 8) + 8 = 44 пог. м
Бетон. 44 × 0,4 × 0,7 = 12,32 м³. С запасом 7 %: 13,18 м³. Цемент М400: 13,18 × 300 = 3 955 кг = 80 мешков по 50 кг. Песок: 3 955 × 2,1 = 8 305 кг (8,3 т). Щебень: 3 955 × 3,9 = 15 423 кг (15,4 т). Вода: 3 955 × 0,6 = 2 373 л
Арматура. Продольная: 44 × 4 × 1,1 = 193,6 пог. м × 0,888 кг/м = 172 кг. Хомуты: 44 / 0,5 = 88 штук; периметр хомута 2 × (0,30 + 0,60) = 1,8 м → 158,4 пог. м × 0,395 кг/м = 63 кг. Всего 235 кг - это 19 кг на кубометр бетона
Опалубка. 2 × 44 × 0,7 = 61,6 м². Доска 25 мм: 61,6 × 0,025 = 1,54 м³, то есть примерно 69 досок 25 × 150 × 6 000 мм
Подушка. Ширина 40 + 2 × 10 = 60 см. Объем: 44 × 0,6 × 0,3 = 7,92 м³ песка и щебня
Нагрузка. Лента весит 12,32 × 2 400 = 29,6 т. Вместе с домом - 89,6 т на подошву 44 × 0,4 = 17,6 м². Давление: 89 568 / 17,6 / 10 000 = 0,51 кгс/см² при допустимых 2,5 для суглинка. Запас 4,9× - лента заведомо не просядет
Сколько арматуры нужно на ленту
Рабочая арматура ленты - продольная: она сопротивляется изгибу, когда грунт под частью ленты проседает или пучится. Хомуты держат каркас в проектном положении и работают на поперечную силу. Минимальный процент армирования по СП 63.13330.2018 - 0,1 % площади сечения; на практике для ленты 40 × 70 см это как раз 4 стержня Ø12
Нормальный расход - 18-22 кг арматуры на кубометр бетона. Если у вас получилось меньше 15 или больше 30, проверьте число стержней и шаг хомутов: скорее всего, ошибка во вводе
| Диаметр, мм | Масса, кг/м | Площадь, см² | Где применяют |
|---|---|---|---|
| 6 | 0.222 | 0.283 | сетка подбетонки, легкие хомуты |
| 8 | 0.395 | 0.503 | хомуты и поперечные стержни ленты |
| 10 | 0.617 | 0.785 | рабочая арматура легких лент и плит |
| 12 | 0.888 | 1.131 | рабочая арматура ленты и плиты - базовый вариант |
| 14 | 1.208 | 1.539 | нагруженные ленты, плита под кирпичный дом |
| 16 | 1.578 | 2.011 | плита под тяжелый дом, ростверк |
| 18 | 1.998 | 2.545 | ростверк, монолитные пояса |
| 20 | 2.466 | 3.142 | ростверк, колонны, тяжелые конструкции |
Типовые ленты: кубы и арматура
Расчет для каркаса 4 стержня рабочей арматуры Ø12 и хомутов Ø8 с шагом 50 см. Объем - без запаса, к нему нужно добавить 5-10 %
| Объект | Сечение ленты | Пог. м | Бетон, м³ | Арматура, кг |
|---|---|---|---|---|
| Дом 6 × 6 | 30 см × 0,5 м | 30 | 4,5 | 146 |
| Дом 6 × 6 | 40 см × 0,6 м | 30 | 7,2 | 155 |
| Дом 8 × 8 | 40 см × 0,7 м | 40 | 11,2 | 213 |
| Дом 10 × 8 | 40 см × 0,7 м | 44 | 12,3 | 235 |
| Дом 10 × 10 | 50 см × 0,8 м | 50 | 20,0 | 282 |
| Гараж 6 × 4 | 40 см × 0,6 м | 20 | 4,8 | 103 |
| Забор 40 м | 30 см × 0,4 м | 40 | 4,8 | 188 |
Лента под забор и мелкозаглубленная лента
Под забор ленту делают легкой: ширина 25-30 см, высота 0,4-0,5 м, из которых 15-20 см поднимаются над землей как цоколь. Армируют двумя-четырьмя стержнями Ø10-12. В калькуляторе достаточно переключиться на ручной ввод периметра, вписать длину забора и обнулить внутренние стены
Мелкозаглубленная лента (МЗЛФ) - это лента на 0,5-0,7 м с обязательной песчано-щебеночной подушкой 30-50 см. Подушка заменяет пучинистый грунт непучинистым: без нее зимой ленту выдавит неравномерно, и по стенам пойдут трещины. Ширину подушки берут на 10-20 см больше ленты с каждой стороны - это поле есть в блоке "Уточнить расчет"
Свайно-ленточный фундамент - компромисс для пучинистого грунта: мелкозаглубленная лента опирается на буронабивные или винтовые сваи ниже глубины промерзания. Ленту считайте здесь, сваи - в соседнем калькуляторе, а объемы бетона просто сложите
Марки бетона для ленточного фундамента
Расход дан на 1 м³ готовой смеси при цементе М400. На цементе М500 цемента нужно на 10-15 % меньше
| Марка | Класс | Цемент, кг/м³ | Песок (× цемент) | Щебень (× цемент) | Морозостойк | Где применяют |
|---|---|---|---|---|---|---|
| М100 | B7,5 | 178 | 4.6 | 7 | F50 | подбетонка, подготовка под фундамент |
| М150 | B12,5 | 205 | 3.5 | 5.7 | F50 | стяжка, дорожки, полы по грунту |
| М200 | B15 | 241 | 2.8 | 4.8 | F100 | ленточный фундамент, отмостка, лестницы |
| М250 | B20 | 300 | 2.1 | 3.9 | F150 | монолитная плита, перекрытия малой нагрузки |
| М300 | B22,5 | 319 | 1.9 | 3.7 | F200 | плитный фундамент, перекрытия, площадки |
| М350 | B25 | 364 | 1.6 | 3.2 | F200 | плиты перекрытия, колонны, чаши бассейнов |
| М400 | B30 | 417 | 1.2 | 2.7 | F300 | мосты, гидротехнические конструкции |
| М450 | B35 | 469 | 1.1 | 2.5 | F300 | спецконструкции, банковские хранилища |
Частые ошибки при расчете ленты
- В периметр не включили внутренние стены. Ошибка на 15-25 % объема - и миксер уезжает недолив ленту
- Высоту считают только до уровня земли. Цоколь - это тот же бетон и та же опалубка
- Хомуты считают "на глаз". При шаге 50 см на 44 метра ленты нужно 88 хомутов по 1,8 м - это 63 кг металла, которые легко забыть в смете
- Мелкозаглубленную ленту льют без подушки. На суглинке это гарантированные трещины после первой зимы
- Заливают в несколько дней без запаса. Перерыв больше 2 часов дает холодный шов - слабое место по всей высоте ленты
- Ставят каркас прямо на дно траншеи. Арматура должна быть в теле бетона: защитный слой 5 см снизу и с боков, иначе она заржавеет и лента расслоится
