Калькулятор УЗО

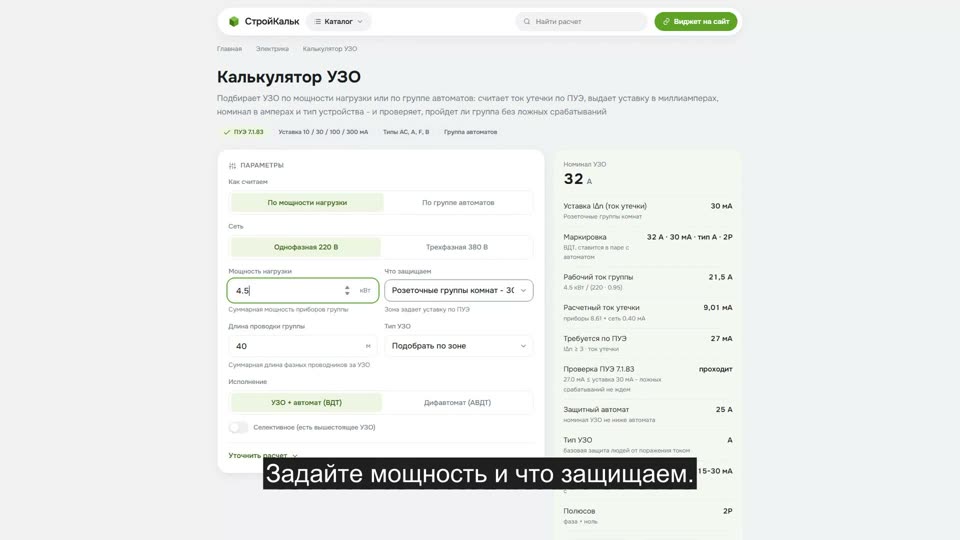

Как пользоваться калькулятором

1. Выберите способ расчета

   По мощности - если знаете нагрузку группы в киловаттах. По группе автоматов - если щит уже спроектирован и известно количество и номиналы автоматов под УЗО

2. Задайте нагрузку

   Мощность в кВт и тип сети: однофазная 220 В или трехфазная 380 В. Калькулятор посчитает рабочий ток с учетом коэффициента мощности

3. Укажите зону

   Ванная и детская требуют уставки 10 мА, обычные розетки - 30 мА, ввод - 100 или 300 мА. Уставка подставится из таблицы ПУЭ

4. Введите длину проводки группы

   Каждый метр фазного провода дает около 0,01 мА естественной утечки. На длинных линиях она складывается с утечкой приборов и может превысить порог

5. Прочитайте результат

   Калькулятор выдает номинал в амперах, уставку в миллиамперах, тип УЗО и проверку по ПУЭ 7.1.83: уставка должна быть минимум втрое больше расчетного тока утечки

Что такое УЗО и что именно оно считает

УЗО - устройство защитного отключения, по действующему ГОСТ оно называется ВДТ, выключатель дифференциального тока. Внутри стоит трансформатор, который сравнивает ток, ушедший в линию по фазе, с током, вернувшимся по нулю. В исправной цепи они равны. Если появилась разница - дифференциальный ток, - часть тока уходит на землю: через поврежденную изоляцию, через корпус прибора или через человека. Когда разница превышает уставку, УЗО размыкает линию

Отсюда две величины, которые надо подобрать, и обе дает калькулятор:

• Уставка IΔn - тот самый дифференциальный ток отключения, в миллиамперах: 10, 30, 100 или 300 мА. Это защитная характеристика
• Номинальный ток In - в амперах: сколько рабочего тока выдержат контакты. Это не защита, а всего лишь пропускная способность аппарата

Важное, что часто путают: от короткого замыкания и перегрузки УЗО не защищает. Его самого защищает автоматический выключатель, номинал которого не должен превышать номинал УЗО

Формула расчета: ток утечки и уставка

Уставку нельзя брать "на глаз": если она окажется близка к естественной утечке сети, УЗО начнет выбивать без причины. ПУЭ 7.1.83 задает нормы расчета:

• ток утечки электроприемников принимают 0,4 мА на 1 А тока нагрузки;
• ток утечки сети - 0,01 мА (10 мкА) на 1 м длины фазного проводника;
• уставка УЗО должна быть не менее чем втрое больше суммарного тока утечки: IΔn ≥ 3 · IΔ

Полная формула: IΔ = 0,4 · I_нагр + 0,01 · L, где I_нагр - рабочий ток группы в амперах, L - суммарная длина фазных проводников в метрах. Рабочий ток получают из мощности: I = P / (U · cos φ) для однофазной сети и I = P / (√3 · U · cos φ) для трехфазной

Если считаем на группу автоматов, рабочий ток берут как сумму номиналов автоматов, умноженную на коэффициент одновременности: I = Σ I_ном · k_о. Коэффициент 0,6-0,8 отражает то, что все линии одновременно на полной нагрузке не работают

Второе условие - по номиналу: I_ном(УЗО) ≥ I_ном(автомата). На практике берут ступень выше: автомат 25 А - УЗО 32 или 40 А

Пример расчета УЗО

Какую уставку ставить: таблица по зонам

Уставка определяется не мощностью, а тем, что защищаем. Мощность влияет только на номинальный ток и на проверку по утечке

Уставки 100 и 300 мА человека не спасают - они защищают от возгорания изоляции. Такое УЗО ставят на вводе, обязательно селективным (тип S, с выдержкой времени), чтобы при утечке в группе первым отключилось групповое УЗО, а не вводное

Типы УЗО: AC, A, F и B

Тип - это форма тока утечки, которую устройство способно распознать. Ошибка в типе означает, что УЗО просто не увидит утечку

Для современной квартиры разумный минимум - тип A: почти в каждом приборе стоит импульсный блок питания, и утечка на нем не синусоидальная. Тип AC дешевле, но на розеточной группе он дает ложное чувство защищенности

Частые ошибки при подборе УЗО

• Номинал УЗО ниже номинала автомата. Автомат 32 А и УЗО 25 А: при перегрузке автомат еще держит, а контакты УЗО уже плавятся. Номинал УЗО всегда не меньше номинала защищающего его автомата
• Одно УЗО 30 мА на весь дом. Естественная утечка нескольких групп суммируется, и аппарат начинает отключаться без причины. Проверьте условие 3 × IΔ ≤ IΔn - калькулятор делает это и предлагает разбить нагрузку
• Уставка 100 или 300 мА в квартире "чтобы не выбивало". Это не защита людей: порог фибрилляции сердца - около 30 мА. Такие уставки допустимы только на вводе, как противопожарные
• Тип AC на розетки. Стиральная машина создает пульсирующую утечку, которую УЗО типа AC не распознает вообще
• УЗО без автомата. Отдельное УЗО (ВДТ) не защищает само себя от короткого замыкания. Либо ставьте автомат последовательно, либо берите дифавтомат
• Подключение нуля мимо УЗО. Самая частая монтажная ошибка: ноль группы взят с общей шины, а не с выхода УЗО. Устройство отключится сразу же при включении нагрузки
• Забывают про длину линии. На длинной линии естественная утечка сети добавляет миллиамперы к сумме - в старых домах с отсыревшей изоляцией это и есть причина "беспричинных" срабатываний
