Калькулятор автомата

Подбирает автоматический выключатель по мощности или току для сети 220 и 380 В: номинал из ряда ГОСТ, характеристика B/C/D, диапазон отсечки, проверка сечения кабеля и подбор УЗО. Работает и в обратную сторону - сколько киловатт держит автомат

ГОСТ IEC 60898-1 220 и 380 В Проверка кабеля по ПУЭ Подбор УЗО

Ряд номиналов и отключающая способность - по ГОСТ IEC 60898-1. Условие защиты кабеля (Iном автомата ≤ Iдоп жилы) - по ГОСТ Р 50571.4.43, допустимые токи - по ПУЭ-7, табл. 1.3.4 и 1.3.5. Расчет справочный: проверку петли "фаза - ноль" и селективность выполняет электрик по проекту

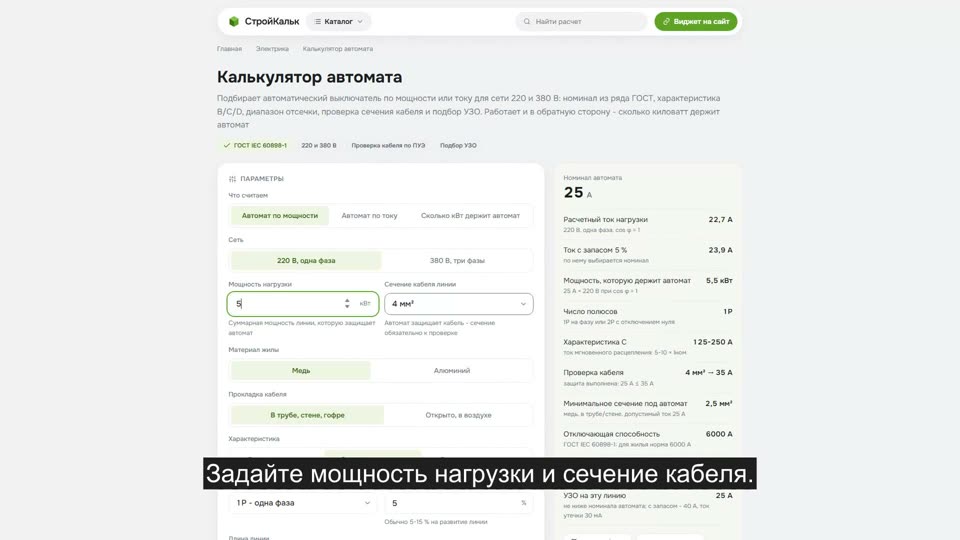

Как рассчитать автомат в калькуляторе

Как пользоваться калькулятором

Выберите режим
Подобрать автомат по мощности нагрузки, по известному току - или наоборот, узнать, сколько киловатт держит уже стоящий автомат
Задайте сеть и мощность
Однофазная 220 В или трехфазная 380 В. Мощность - суммарная по линии, которую защищает автомат
Укажите сечение кабеля линии
Это главная проверка: автомат защищает кабель, поэтому его номинал обязан быть не больше допустимого тока жилы
Выберите характеристику
B - освещение и розетки, C - универсальная для квартиры и дома, D - двигатели, компрессоры, сварка
Заберите результат
Номинал, мощность автомата, диапазон отсечки, минимальное сечение кабеля и номинал УЗО. Расчет можно распечатать или отправить ссылкой электрику

Формула расчета тока нагрузки

Автомат подбирают не по мощности, а по току: именно ток греет провод и заставляет расцепитель сработать. Мощность в ток переводят так:

Однофазная сеть 220 В: I = P / (U × cos φ). Для ламп, ТЭНов, плит и чайников cos φ = 1, и формула сводится к I = P / 220
Трехфазная сеть 380 В: I = P / (1,73 × U × cos φ). Ток на каждой фазе получается примерно втрое меньше, чем при той же мощности на 220 В

Отсюда простое правило пересчета, которое стоит запомнить: при 220 В один ампер - это 0,22 кВт, при 380 В - 0,66 кВт. Автомат 16 А держит 3,5 кВт в однофазной сети и 10,5 кВт в трехфазной

Как подобрать автомат: три условия

Правильный номинал зажат между двумя границами, и обе обязательны

Условие 1. Iном ≥ Iрасч. Автомат не должен отключаться от штатной нагрузки. К расчетному току добавляют 5-15 % запаса и берут ближайший больший номинал из ряда: 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125 А
Условие 2. Iном ≤ Iдоп кабеля. Автомат защищает провод, а не технику (ГОСТ Р 50571.4.43). Если на кабеле 1,5 мм² стоит автомат 32 А - провод сгорит раньше, чем автомат заметит перегрузку
Условие 3. Отсечка не должна ложно срабатывать. Пусковой ток двигателя или насоса в 5-7 раз больше номинального. Для такой нагрузки берут характеристику C или D, иначе автомат будет выбивать при каждом пуске

Если условия 1 и 2 не сходятся - виноват кабель, а не автомат: надо увеличивать сечение, а не "дожимать" номинал

Пример расчета

Задача. Линия на варочную панель: 5 кВт, 220 В, cos φ = 1, медный кабель 4 мм² в стене, длина 20 м, запас по току 5 %, характеристика C

Ток. I = 5 000 / 220 = 22,73 А. С запасом 5 %: 22,73 × 1,05 = 23,86 А

Номинал. Ближайший больший из ряда - 25 А. Такой автомат держит 25 × 220 = 5,5 кВт

Проверка кабеля. Медь 4 мм² в трубе выдерживает 35 А. Условие защиты выполнено: 25 А ≤ 35 А. Минимально достаточное сечение под автомат 25 А - 2,5 мм² (допустимый ток 25 А), так что 4 мм² взято с запасом

Отсечка. Характеристика C - мгновенное расцепление при 5-10 × Iном, то есть при 125-250 А. Пусковой ток панели туда не дотянется, ложных срабатываний не будет

Падение напряжения. ΔU = 2 × 0,0175 × 20 × 22,73 / 4 = 3,98 В - это 1,8 % при норме 5 %

УЗО. Не ниже номинала автомата: 25 А. С запасом на ступень - 40 А, ток утечки 30 мА

Стандартный ряд номиналов: амперы и киловатты

Ряд задан ГОСТ IEC 60898-1, промежуточных значений не бывает: между 25 и 32 А выбрать "28 А" нельзя. Мощность посчитана при cos φ = 1, сечение - минимальное, при котором выполняется условие защиты кабеля

Номиналы автоматических выключателей по ГОСТ IEC 60898-1 и минимальное сечение кабеля под каждый
Номинал, А	кВт при 220 В	кВт при 380 В	Медь, мм²	Алюминий, мм²	Типовое применение
6	1.3	3.9	1.5	2.5	освещение, слаботочка
10	2.2	6.6	1.5	2.5	группы освещения, вытяжка
16	3.5	10.5	1.5	2.5	розеточная группа комнат
20	4.4	13.2	2.5	4	розетки кухни, теплый пол
25	5.5	16.5	2.5	4	водонагреватель, стиральная машина
32	7	21.1	4	6	духовой шкаф, варочная панель
40	8.8	26.3	6	10	электроплита, ввод в квартиру
50	11	32.9	10	16	ввод в квартиру, электрокаменка
63	13.9	41.5	16	25	вводной автомат частного дома
80	17.6	52.7	16	25	ввод, щит учета
100	22	65.8	25	50	вводной, три фазы
125	27.5	82.3	35	50	вводной, большой объект

Характеристики срабатывания B, C и D

У автомата два расцепителя. Тепловой реагирует на перегрузку и срабатывает с задержкой - от секунд до часа. Электромагнитный (отсечка) рвет цепь мгновенно при коротком замыкании. Буква в маркировке - это как раз порог отсечки:

Характеристика	Ток отсечки	Пример для 16 А	Где применяют
B	3-5 × Iном	48-80 А	освещение, розетки, активная нагрузка
C	5-10 × Iном	80-160 А	универсальная: квартира, дом, смешанные группы
D	10-20 × Iном	160-320 А	двигатели, компрессоры, станки, сварка

Ошибка в характеристике не опасна, но неприятна: с B насос будет выбивать автомат при пуске, а с D короткое замыкание в дальней розетке может не дать нужного тока для мгновенного расцепления - и сработает только тепловой расцепитель, через несколько секунд

Отключающая способность и селективность

Отключающая способность (ПКС) - это ток короткого замыкания, который автомат разорвет и не разрушится. Для квартиры в глубине сети хватает 4500 А, рабочий стандарт для жилья - 6000 А, рядом с трансформаторной подстанцией берут 10 000 А

Селективность - чтобы при аварии в комнате выбивало автомат этой комнаты, а не вводной. Правило простое: вышестоящий автомат должен быть минимум на две ступени выше нижестоящего. Групповой автомат 16 А → вводной не меньше 25 А, а лучше 32 А. Полностью селективную схему дают только автоматы с регулируемой выдержкой времени

Частые ошибки

Ставят автомат "помощнее", чтобы не выбивало. Автомат защищает кабель. Замена 16 А на 25 А на проводе 1,5 мм² не решает проблему, а превращает ее в пожар
Считают по установленной мощности, а не по расчетной. На групповой линии из нескольких потребителей применяют коэффициент одновременности
Забывают про характеристику. B на скважинном насосе - гарантированное выбивание при каждом пуске
Нет селективности. Вводной автомат 25 А при групповых 25 А: при любой перегрузке обесточивается весь дом
Путают УЗО и дифавтомат. УЗО не защищает от перегрузки - оно ловит только утечку. Без автомата перед ним УЗО само сгорит от короткого замыкания
Ставят автомат на нулевой проводник отдельно. Разрывать ноль однополюсным автоматом нельзя (ПУЭ 1.7.145): при срабатывании фаза останется на корпусе

Частые вопросы

Как рассчитать автомат по мощности?

Сначала ток: I = P / (U × cos φ). Для 220 В и бытовой нагрузки это просто P / 220. Затем добавляют запас 5-15 % и берут ближайший больший номинал из ряда ГОСТ IEC 60898-1: 6, 10, 16, 20, 25, 32, 40, 50, 63 А. Последний шаг обязателен: номинал не должен превышать допустимый ток кабеля

Автомат в амперах - это сколько кВт?

Умножьте номинал на напряжение: при 220 В 1 А ≈ 0,22 кВт, при трехфазных 380 В 1 А ≈ 0,66 кВт. Автомат 16 А держит 3,5 кВт на 220 В и 10,5 кВт на 380 В. Полная таблица "амперы → киловатты" - ниже на странице

Автомат на 25 ампер - сколько киловатт?

На 220 В - 5,5 кВт (25 × 220 = 5 500 Вт). На трехфазной сети 380 В тот же номинал держит 16,5 кВт. Это предельная длительная мощность; работать "в полку" постоянно не стоит, закладывайте запас 10-20 %

Какое сечение кабеля под автомат 25 А?

Медь 2,5 мм² при прокладке в трубе или стене: ее допустимый ток ровно 25 А, условие защиты выполняется. Для алюминия под 25 А нужно 4 мм². Если линия длиннее 30 м - сечение поднимают на ступень из-за падения напряжения

Какая характеристика автомата нужна - B, C или D?

B (отсечка 3-5×In) - освещение, розетки, чисто активная нагрузка. C (5-10×In) - универсальная, ее ставят в квартирах и домах. D (10-20×In) - двигатели, компрессоры, станки, сварка: у них большой пусковой ток, и C будет выбивать при каждом запуске

Какой вводной автомат выбрать?

По расчетной нагрузке дома, а не по установленной. При выделенных 15 кВт и трехфазном вводе ток равен 24 А, значит вводной автомат 25 А, трехполюсный. При однофазном вводе на те же 15 кВт ток 72 А - нужен автомат 80 А и медь 16 мм²

Подбор автомата по мощности 380 В: чем отличается?

В формуле появляется корень из трех: I = P / (1,73 × 380 × cos φ). При равной мощности ток на фазе примерно втрое меньше, чем при 220 В, поэтому и автомат, и кабель дешевле. Для трехфазной нагрузки ставят 3P или 4P, для однофазной группы внутри трехфазного щита - обычный 1P

Что такое отключающая способность 4500 или 6000 А?

Максимальный ток короткого замыкания, который автомат разорвет и уцелеет (ПКС по ГОСТ IEC 60898-1). 4500 А - минимум для квартиры в глубине сети, 6000 А - рабочий стандарт для жилья, 10 000 А - щиты рядом с трансформаторной подстанцией и промышленность

Нужно ли УЗО на каждую линию?

По ПУЭ 7.1.79 УЗО обязательно на розеточные группы, а для ванной - с уставкой 10 мА. Практика: противопожарное УЗО 100-300 мА на вводе и УЗО 30 мА на группы. Номинал тока УЗО берут не ниже автомата, а обычно на ступень выше: под автомат 25 А ставят УЗО 40 А
