Расчет провода по мощности

Подбирает сечение провода под нужную мощность и показывает обратное - сколько киловатт выдержит провод 1,5; 2,5; 4 или 6 мм². Учитывает материал жилы, способ прокладки, длину линии и падение напряжения

ПУЭ-7, табл. 1.3.4 220 и 380 В Медь и алюминий Автомат и PE

Параметры

Что считаем

Сечение по мощности Сколько кВт выдержит провод

Сеть

220 В, одна фаза 380 В, три фазы

Мощность нагрузки

кВт

Сумма по всем приборам на этой линии

Сечение провода

Ряд по ГОСТ 22483-2021

Материал жилы

Медь Алюминий

Способ прокладки

В стене, трубе, гофре Открыто, в воздухе

Число жил

Длина линии

От щита до прибора, по факту прокладки

Запас по току

На пусковые токи и развитие линии

Уточнить расчет

cos φ

Лампы, ТЭНы, плиты - 1,0; двигатели - 0,8

Допустимое падение напряжения

ГОСТ 32144-2013: не более 5 %

Температура среды

Проводов в одной трубе

Запас по длине

Изгибы, спуски, разделка в щите

Подобрать автомат защиты

Цена провода

₽/м

Своя цена - своей базы цен мы не ведем

Расчет провода по мощности Qalculator.ru ·

Сечение провода

Допустимые длительные токи - по ПУЭ-7, табл. 1.3.4 (медь) и 1.3.5 (алюминий) при температуре среды 25 °C. Отклонение напряжения - по ГОСТ 32144-2013 (до 5 %). Расчет справочный: проводку жилого дома выполняют по проекту

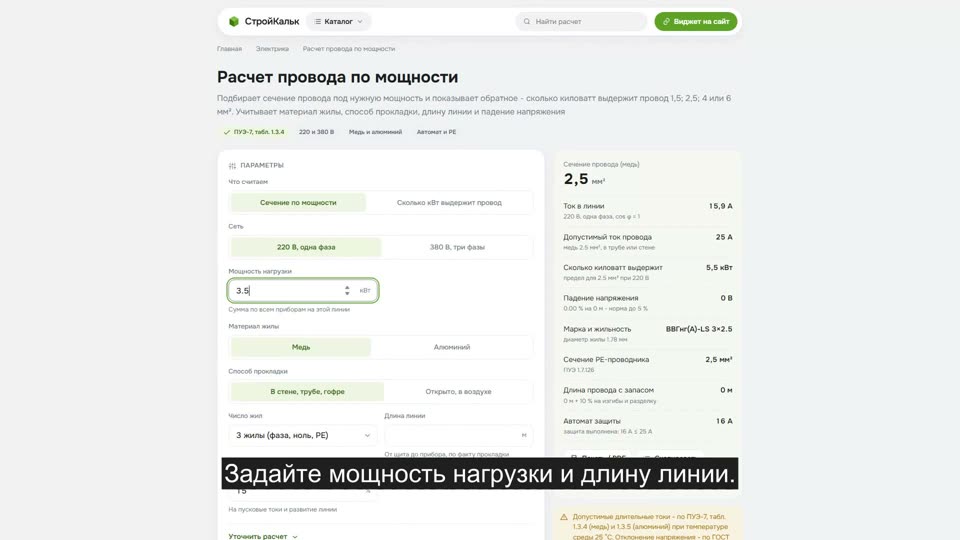

Как рассчитать провод по мощности в калькуляторе

Как пользоваться калькулятором

Выберите направление расчета
Подобрать сечение под известную мощность - или наоборот, узнать, сколько киловатт выдержит провод, который у вас уже есть
Задайте мощность и сеть
Мощность в киловаттах по шильдику прибора или сумма по группе. Сеть - 220 В однофазная или 380 В трехфазная
Укажите материал и прокладку
Медь или алюминий; в стене, гофре и трубе провод греется сильнее, чем на воздухе, - допустимый ток ниже
Введите длину линии
Длина решает не меньше мощности: на 50-100 м сечение приходится увеличивать из-за падения напряжения
Заберите результат
Сечение, допустимый ток, предельная мощность, падение напряжения, номинал автомата и сечение PE-проводника

Как считают провод по мощности

Провод выбирают не по мощности напрямую, а по току: греется он именно от тока. Поэтому расчет всегда идет через две формулы

Шаг 1. Мощность → ток

Однофазная сеть 220 В: I = P / (U × cos φ). У ламп, ТЭНов и плит cos φ = 1, и формула становится совсем простой: I = P / 220
Трехфазная сеть 380 В: I = P / (1,73 × U × cos φ)

Шаг 2. Ток → сечение. К току добавляют запас 10-15 % и по таблице ПУЭ-7 берут ближайшее сечение, у которого длительно допустимый ток не меньше расчетного. Тут же учитывают условия: провод в стене или гофре греется сильнее, чем на воздухе; несколько проводов в одной трубе греют друг друга; жара в неотапливаемом чердаке снижает допустимый ток еще на 10-25 %

Прикидочное правило для меди в быту: 1 мм² на каждые 2,2 кВт при 220 В. Оно дает верный порядок величины, но не учитывает ни длину, ни прокладку, поэтому годится только для коротких линий до 15-20 м

Сколько киловатт выдержит провод: 1,5; 2,5; 4 и 6 мм²

Самый частый вопрос - и на него есть точный ответ. Ток берется из ПУЭ, мощность считается умножением на напряжение сети

Сколько выдерживает провод: допустимый ток и мощность по ПУЭ-7. Мощность - для медной жилы в стене при cos φ = 1
Сечение, мм²	Медь в стене, А	Медь открыто, А	Алюминий в стене, А	кВт при 220 В	кВт при 380 В	Макс. автомат, А	PE, мм²
1.5	17	23	-	3.7	11.2	16	1.5
2.5	25	30	19	5.5	16.5	25	2.5
4	35	41	28	7.7	23	32	4
6	42	50	32	9.2	27.6	40	6
10	60	80	47	13.2	39.5	50	10
16	80	100	60	17.6	52.7	80	16
25	100	140	80	22	65.8	100	16
35	125	170	95	27.5	82.3	125	16
50	170	215	130	37.4	111.9	160	25
70	210	270	165	46.2	138.2	200	35
95	255	330	200	56.1	167.8	250	50
120	290	385	220	63.8	190.9	250	70

Коротко: 1,5 мм² - 3,7 кВт, 2,5 мм² - 5,5 кВт, 4 мм² - 7,7 кВт, 6 мм² - 9,2 кВт. Это предел по нагреву, а не рабочая нагрузка: постоянно держать провод "в полку" нельзя, закладывайте 10-20 % запаса

Пример расчета

Задача. Розеточная группа кухни: 3,5 кВт, 220 В, медный провод в штробе, длина 15 м, запас по току 15 %, cos φ = 1

Ток. I = 3 500 / 220 = 15,91 А. С запасом 15 %: 15,91 × 1,15 = 18,3 А

Сечение. Медь 1,5 мм² в стене держит 17 А - мало. Следующая ступень, 2,5 мм², держит 25 А ≥ 18,3 А. Берем 2,5 мм²

Проверка по длине. ΔU = 2 × 0,0175 × 15 × 15,91 / 2,5 = 3,34 В, то есть 1,5 % при норме 5 %. Увеличивать сечение не нужно

Автомат. Ближайший номинал не ниже 15,91 А - 16 А. Условие защиты выполнено: 16 А ≤ 25 А (допустимый ток жилы)

Итог. Кабель ВВГнг(А)-LS 3×2,5, PE-проводник 2,5 мм², длина с запасом 10 % - 16,5 м. Предел этой линии - 5,5 кВт, то есть запас по мощности еще 2 кВт

Проверка по длине: падение напряжения

Провод - это сопротивление, и часть напряжения оседает в нем самом. Формула:

ΔU = 2 × ρ × L × I / S для однофазной линии и ΔU = 1,73 × ρ × L × I / S для трехфазной, где ρ = 0,0175 Ом·мм²/м для меди и 0,028 для алюминия

ГОСТ 32144-2013 разрешает отклонение напряжения до 5 %. Пока линия короче 20 м, падение почти всегда укладывается. А вот свет в баню на 60 м, насос в скважину на 40 м или ворота на 80 м - там падение становится главным, а не нагрев: сечение приходится брать на одну-две ступени больше, чем показывает расчет по току

Пример: 2,5 мм² на 80 м при токе 20 А теряет 22,4 В - это 10 % и просадка до 198 В. Чтобы уложиться в 5 %, нужно 6 мм²

Какой провод брать: марки и где их применяют

Марка	Что это	Где применяют
ВВГнг(А)-LS	кабель в ПВХ, не распространяет горение, мало дыма	скрытая и открытая проводка в квартире и доме - основной выбор
NYM	кабель с меловой подушкой под оболочкой	то же, что ВВГнг; удобнее разделывать
ПВС	гибкий провод, многопроволочные жилы	удлинители, подключение бытовой техники; в стену не замуровывают
ШВВП	гибкий плоский провод	светильники, легкая техника до 1 кВт
ПУНП	устаревший плоский провод	применять не следует: тонкая изоляция и заниженное сечение
СИП-4	самонесущий изолированный алюминиевый	воздушный ввод от опоры к дому, обычно 4×16
АВБбШв	бронированный алюминиевый кабель	ввод в дом в земле, без трубы

Частые ошибки

Считают по прикидке "2 кВт на квадрат" для длинной линии. Правило работает до 20 м, дальше решает падение напряжения
Скрутка меди и алюминия. Пара разнородных металлов окисляется, контакт греется и в итоге горит. Только клеммник или сжим с разделением металлов
Гибкий ПВС в штробе. Многопроволочная жила не рассчитана на неподвижную заделку и не подходит для стационарной проводки
Экономят на PE. Двухжильный провод без заземляющего проводника на розеточной группе - прямое нарушение ПУЭ 7.1.36
Берут сечение "впритык". Если расчет дал ровно 25 А при допустимых 25 А, любое добавление нагрузки уводит линию в перегрузку. Запас 10-15 % - не роскошь

Частые вопросы

Как рассчитать провод по мощности?

Мощность переводят в ток: I = P / (U × cos φ). Для бытовой сети 220 В это просто P / 220. К току добавляют запас 10-15 % и по таблице ПУЭ находят сечение, у которого допустимый ток не меньше. Затем проверяют падение напряжения на длине линии

Сколько киловатт выдержит провод 1,5 мм²?

Медный провод 1,5 мм² в стене или трубе держит ток 17 А - это 3,7 кВт при 220 В. Открыто проложенный - 23 А, то есть 5 кВт. На 1,5 мм² сажают освещение и легкие розеточные группы, автомат - 10 или 16 А

Сколько выдержит провод 2,5 мм²?

Медь 2,5 мм² в трубе - 25 А, то есть 5,5 кВт при 220 В. Это рабочая лошадь розеточных групп: под нее ставят автомат 25 А. При трехфазном подключении 380 В тот же провод пропустит 16,5 кВт

Провод 4 мм² сколько выдерживает киловатт?

Медный провод 4 мм² в трубе рассчитан на 35 А - это 7,7 кВт на 220 В и 23 кВт на 380 В. Открытая прокладка дает 41 А (9 кВт). Типовое применение - варочная панель, духовка, водонагреватель

Какое сечение провода на розетки и на свет?

Освещение - 1,5 мм² меди, автомат 10 А. Розеточные группы - 2,5 мм², автомат 16-25 А. Кухня, варочная панель и духовка - 4 мм², автомат 32 А. Электроплита и ввод в квартиру - 6 мм², автомат 40 А

Чем провод отличается от кабеля?

У провода одна или несколько жил без общей защитной оболочки, у кабеля жилы заключены в общую оболочку (по ГОСТ 15845-80). Для стационарной проводки применяют именно кабель - ВВГнг(А)-LS или NYM. Провод (ПВС, ШВВП) - это удлинители и подключение техники

Какой провод выбрать: ПВС, ВВГ или NYM?

ВВГнг(А)-LS - стандарт для скрытой и открытой проводки в доме: не распространяет горение и мало дымит. NYM - тот же класс, круглый, с меловой подушкой, удобно снимать оболочку. ПВС - гибкий, только для удлинителей и подключения бытовой техники, в стену его не замуровывают. Устаревший ПУНП применять не следует

Какое сечение у заземляющего проводника?

По ПУЭ 1.7.126 медный PE-проводник берут равным фазному до 16 мм², 16 мм² при фазе от 16 до 35 мм² и половину фазного при фазе больше 35 мм². Для отдельно проложенного проводника с защитой - не менее 2,5 мм² меди, без защиты - 4 мм²

Можно ли использовать алюминиевый провод в квартире?

Для внутренней проводки жилых зданий ПУЭ 7.1.34 требует медь. Алюминий допускается сечением от 16 мм² и на практике встречается только на вводе - СИП 4×16 от опоры или АВБбШв в земле. При равном сечении алюминий пропускает примерно на 25 % меньший ток
