Калькулятор армопояса
Считает армопояс целиком: объем бетона по периметру и сечению, метраж и вес продольной арматуры, число и вес хомутов, доску на опалубку и шпильки под мауэрлат

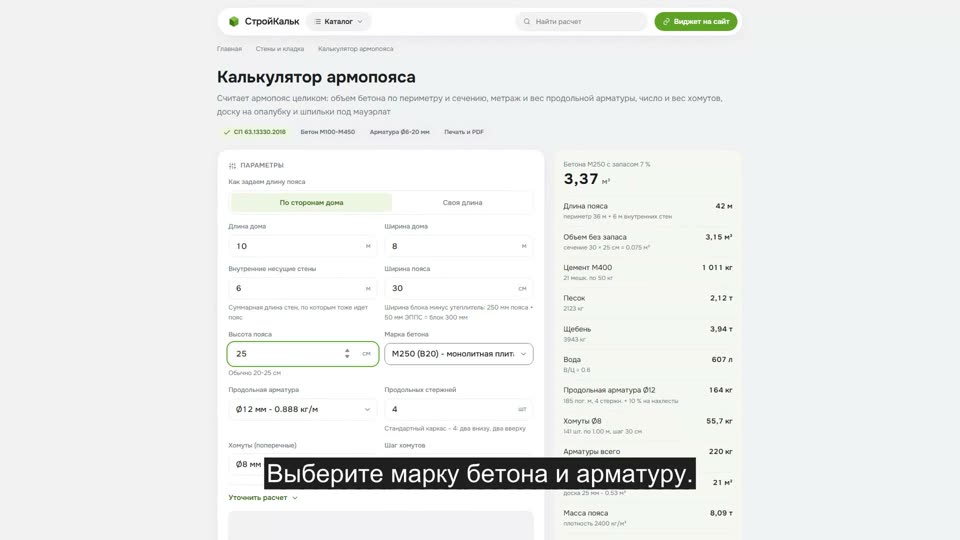

Как рассчитать армопояс в калькуляторе
Как пользоваться калькулятором
-
Задайте длину пояса
Проще всего ввести стороны дома - калькулятор сам возьмет периметр. Если под поясом есть внутренние несущие стены, добавьте их длину: пояс идет и по ним
-
Укажите сечение
Ширина обычно равна ширине блока за вычетом утеплителя, высота - 20-25 см. Для газобетона 300 мм чаще всего берут пояс 250 × 250 мм плюс 50 мм утеплителя снаружи
-
Выберите марку бетона
Для армопояса частного дома достаточно М250 (B20). Марка задает расход цемента, песка и щебня на кубометр
-
Настройте арматуру
Каркас - 4 продольных стержня Ø10-12 мм и хомуты Ø6-8 мм с шагом 20-40 см. Калькулятор посчитает метраж и вес по сортаменту
-
Заберите результат
Кубы бетона, килограммы арматуры, доска на опалубку и число шпилек под мауэрлат. Расчет можно распечатать или отправить ссылкой прорабу
Что такое армопояс и где он нужен
Армопояс - это замкнутая монолитная лента из бетона с арматурным каркасом, залитая поверх кладки по всему периметру дома и по внутренним несущим стенам. Он превращает стену из набора отдельных блоков в одну жесткую раму: распределяет точечную нагрузку от плит перекрытия и мауэрлата, гасит распор стропил и не дает кладке треснуть при неравномерной осадке фундамента
Обязателен для газобетона, пеноблока, керамзитобетона и ракушечника - материалов, которые почти не работают на растяжение. В кирпичном доме пояс тоже делают, но чаще только под перекрытием. Разновидностей две: подпорный (под плитами перекрытия) и мауэрлатный (под кровлей, со шпильками для крепления бруса)
Формула расчета армопояса
Бетон считается по геометрии ленты:
- Длина пояса: L = 2 × (A + B) + внутренние стены, где A и B - стороны дома в метрах
- Объем бетона: V = L × ширина × высота (все размеры в метрах), затем × коэффициент запаса 1,05-1,10
- Продольная арматура: Lпр = L × количество стержней × (1 + нахлест). Вес - по сортаменту: Ø10 весит 0,617 кг/м, Ø12 - 0,888 кг/м
- Хомуты: количество N = L / шаг + 1. Периметр одного хомута = 2 × ((ширина − 2 × защитный слой) + (высота − 2 × защитный слой)) плюс 10 см на крюки
- Опалубка: S = 2 × L × высота пояса - два щита по обе стороны ленты. Объем доски = S × толщина доски
Расход цемента, песка и щебня берется из таблицы марок (ГОСТ 26633-2015): на кубометр М250 нужно 300 кг цемента, а песок и щебень отсчитываются от массы цемента по пропорции 1 : 2,1 : 3,9
Пример расчета армопояса для газобетона
Задача. Дом 10 × 8 м из газоблока 300 мм, одна внутренняя несущая стена 6 м. Пояс 30 × 25 см, бетон М250, запас 7 %. Каркас: 4 стержня Ø12, хомуты Ø8 с шагом 30 см.
Длина пояса. 2 × (10 + 8) + 6 = 42 м
Бетон. Сечение 0,3 × 0,25 = 0,075 м². Объем: 42 × 0,075 = 3,15 м³. С запасом 7 %: 3,15 × 1,07 = 3,37 м³
Цемент и заполнители (М250). 3,37 × 300 = 1 011 кг цемента - это 21 мешок по 50 кг. Песок: 1 011 × 2,1 = 2,12 т. Щебень: 1 011 × 3,9 = 3,94 т. Вода: 1 011 × 0,6 = 607 л
Продольная арматура. 42 × 4 = 168 м, плюс 10 % на нахлесты и загибы = 184,8 м. Вес: 184,8 × 0,888 = 164 кг
Хомуты. 4 200 / 30 + 1 = 141 шт. Периметр одного при защитном слое 25 мм: 2 × ((30 − 5) + (25 − 5)) = 90 см плюс 10 см на крюки = 1,0 м. Итого 141 м прутка Ø8: 141 × 0,395 = 55,7 кг. Всей стали - 220 кг
Опалубка и шпильки. Щиты: 2 × 42 × 0,25 = 21 м², доской 25 мм это 0,53 м³ пиломатериала. Шпильки М12 с шагом 1 м: 42 штуки
Размеры армопояса под разные стены
Ширина пояса не равна толщине стены: снаружи оставляют место под утеплитель, иначе бетон станет мостиком холода. Высота почти всегда 20-25 см - этого достаточно и под мауэрлат, и под плиты перекрытия в частном доме
| Стена | Сечение пояса | Бетона, м³ на 1 пог. м | Утепление | Арматура |
|---|---|---|---|---|
| Газобетон 300 мм | 250 × 250 мм | 0,063 | ЭППС 50 мм снаружи | 4 × Ø10-12 |
| Газобетон 375 мм | 300 × 250 мм | 0,075 | ЭППС 50 мм + доборный блок | 4 × Ø12 |
| Газобетон 400 мм | 300 × 250 мм | 0,075 | ЭППС 100 мм | 4 × Ø12 |
| Пеноблок 300 мм | 250 × 200 мм | 0,050 | ЭППС 50 мм | 4 × Ø10 |
| Керамзитобетон 400 мм | 300 × 250 мм | 0,075 | ЭППС 100 мм | 4 × Ø12 |
| Кирпич 380 мм | 380 × 200 мм | 0,076 | не требуется | 4 × Ø12 |
| Шлакоблок 400 мм | 400 × 200 мм | 0,080 | ЭППС 50 мм | 4 × Ø10-12 |
Арматура для армопояса: вес и сечение
Вес погонного метра - по сортаменту ГОСТ 34028-2016. Он же используется в калькуляторе, чтобы перевести метры каркаса в килограммы и тонны для заказа
| Диаметр, мм | Вес, кг/м | Площадь сечения, см² | Где применяют |
|---|---|---|---|
| 6 | 0.222 | 0.283 | сетка подбетонки, легкие хомуты |
| 8 | 0.395 | 0.503 | хомуты и поперечные стержни ленты |
| 10 | 0.617 | 0.785 | рабочая арматура легких лент и плит |
| 12 | 0.888 | 1.131 | рабочая арматура ленты и плиты - базовый вариант |
| 14 | 1.208 | 1.539 | нагруженные ленты, плита под кирпичный дом |
| 16 | 1.578 | 2.011 | плита под тяжелый дом, ростверк |
| 18 | 1.998 | 2.545 | ростверк, монолитные пояса |
| 20 | 2.466 | 3.142 | ростверк, колонны, тяжелые конструкции |
Армопояс с нагрузкой: когда сечения мало
Пояс частного дома почти никогда не считают на изгиб: он лежит на сплошной кладке и работает как жесткая обвязка, а не как балка. Расчет по нагрузке нужен там, где под поясом есть проем - окно, дверь, ворота. Тогда участок над проемом превращается в перемычку, и его считают отдельно: по моменту от кладки и перекрытия. Для этого есть отдельный калькулятор перемычек - ссылка ниже, в блоке похожих
Второй случай - плиты перекрытия ПК на газобетоне. Плита давит на узкую полосу, и под ней пояс делают высотой не меньше 25 см и с бетоном М250-М300. Если пролет больше 6 м или дом двухэтажный, армирование стоит проверить у проектировщика
Частые ошибки
- Пояс шириной во всю стену. Бетон проводит тепло в 3-4 раза лучше газобетона. Незакрытый пояс - сплошной мостик холода по периметру дома и мокрый угол зимой. Оставляйте 50 мм на утеплитель
- Разрыв контура. Пояс работает, только когда он замкнут. Разрыв в углу или пропуск над проемом обнуляет смысл всей конструкции
- Арматура лежит на дне опалубки. Без защитного слоя 25 мм сталь корродирует и выходит из работы. Ставьте фиксаторы, а не подкладывайте камни
- Хомуты забывают вовсе. Четыре прутка без поперечных связей - это не каркас, а четыре прутка: при осадке они работают порознь
- Считают бетон впритык. Опалубка неровная, часть смеси остается в мешалке и на площадке. 5-10 % запаса дешевле, чем холодный шов посреди пояса
- Шпильки ставят после заливки. Их закладывают в свежий бетон и фиксируют к каркасу. Анкер, забитый в затвердевший пояс, держит хуже и раскалывает кромку
