Расчет теплого пола
Считает длину трубы, число контуров и мощность водяного теплого пола - и заодно электрического. Учитывает шаг укладки, схему "улитка" или "змейка", подводку к коллектору и покрытие пола, которое срезает теплоотдачу

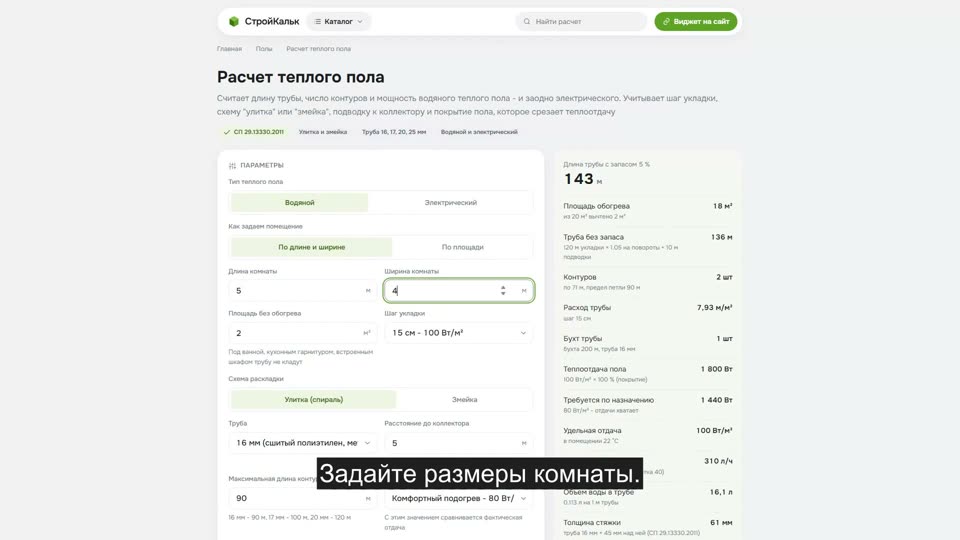

Как рассчитать тёплый пол в калькуляторе
Как пользоваться калькулятором
-
Введите размеры комнаты
Длину и ширину или сразу площадь. Отдельно укажите площадь, которую греть не нужно: под ванной, кухонным гарнитуром и встроенными шкафами трубу не кладут
-
Выберите шаг укладки
Базовый шаг для жилой комнаты - 15 см. У наружных стен и окон шаг уменьшают до 10 см, в хорошо утепленных спальнях можно 20 см.
-
Задайте схему и трубу
Улитка греет равномернее и легче гнется, змейка проще в раскладке. Труба 16 мм - стандарт для квартиры, 20 мм - для длинных контуров
-
Укажите покрытие
Плитка отдает все тепло, ламинат и ковролин срезают до 40 % мощности. Калькулятор сравнит, хватит ли отдачи при вашем шаге
-
Проверьте контуры
Длина одного контура не должна превышать 90 м для трубы 16 мм. Если получилось больше - калькулятор разобьет площадь на несколько контуров
Формула расчета теплого пола
Длина трубы считается из простого соображения: сколько раз петля уложится в комнату при выбранном шаге. Формула такая:
L = S ÷ h × k + 2 × d, где S - площадь обогрева в м², h - шаг укладки в метрах, k - коэффициент на повороты, d - расстояние от комнаты до коллектора
- S - площадь обогрева, а не площадь комнаты. Из площади вычитают все, под чем трубу не кладут: ванну, кухонный гарнитур, встроенный шкаф. Отступ от стен - 10-15 см.
- k - повороты. Для улитки 1,05, для змейки 1,10: у змейки развороты на 180°, они съедают больше трубы
- d - подводка. Считается дважды: труба идет к комнате и возвращается. Это единственный участок, который не греет пол, но входит в длину контура и в гидравлическое сопротивление
Мощность контура считается от теплоотдачи: P = S × q × kпокр, где q - удельная отдача при выбранном шаге, а kпокр - поправка на покрытие. Расход теплоносителя - G = P ÷ (1,163 × Δt), где Δt - разница между подачей и обраткой (обычно 5-10 °C)
Шаг укладки: расход трубы и теплоотдача
Теплоотдача дана для плитки при температуре подачи 45 °C и температуре в помещении 22 °C. Максимальная площадь контура посчитана для петли 90 м - предельной длины для трубы 16 мм
| Шаг укладки | Расход трубы, м/м² | Теплоотдача, Вт/м² | Макс. площадь контура (петля 90 м), м² | Где применяют |
|---|---|---|---|---|
| 10 см | 10 | 120 | 9 | краевые зоны у окон, санузлы, лоджии |
| 15 см | 6.7 | 100 | 13.5 | жилые комнаты - базовый шаг |
| 20 см | 5 | 85 | 18 | утепленные комнаты, спальни |
| 25 см | 4 | 70 | 22.5 | дополнительный подогрев к радиаторам |
| 30 см | 3.3 | 60 | 27 | комфортный подогрев, не основное отопление |
Обычно шаг делают переменным: 10 см в краевой зоне шириной около метра вдоль наружных стен и окон, 15-20 см в остальной комнате. Так пол не "дует" холодом от окна, а трубы не тратятся впустую в центре помещения
Покрытие срезает мощность
Пол отдает тепло через покрытие, и каждый лишний слой работает как утеплитель. Один и тот же контур под плиткой и под ковролином греет по-разному:
| Покрытие | Доля теплоотдачи | Отдача при шаге 15 см, Вт/м² | Комментарий |
|---|---|---|---|
| Плитка, керамогранит | 100 % | 100 | лучший вариант для теплого пола |
| Линолеум | 85 % | 85 | нужен с пометкой "для теплого пола" |
| Ламинат 8 мм | 75 % | 75 | подложка обязательно тонкая, 1,5-2 мм |
| Паркетная доска | 70 % | 70 | температура поверхности не выше 27 °C |
| Ковролин | 60 % | 60 | теплый пол под ковролином почти бессмыслен |
Отсюда правило: если под ламинатом нужно 100 Вт/м², шаг придется уменьшить с 20 до 10-15 см. Калькулятор показывает фактическую отдачу и требуемую по назначению - если факт меньше нормы, уменьшайте шаг
Пример расчета
Задача. Комната 5 × 4 м, под мебелью 2 м², шаг 15 см, улитка, труба 16 мм, до коллектора 5 м, покрытие - плитка, запас 5 %
Площадь обогрева. 20 − 2 = 18 м²
Длина трубы. 18 ÷ 0,15 = 120 м. Повороты улитки: 120 × 1,05 = 126 м. Подводка: + 2 × 5 = 136 м. С запасом 5 %: 143 м
Контуры. 143 ÷ 90 = 1,6 → округляем вверх: 2 контура примерно по 71 м. Одна бухта 200 м закрывает оба
Мощность. При шаге 15 см и плитке - 100 Вт/м²: 18 × 100 = 1 800 Вт. Для комфортного подогрева нужно 18 × 80 = 1 440 Вт - запас есть
Расход теплоносителя. 1 800 ÷ (1,163 × 5) ≈ 310 л/ч. Воды в трубе: 143 × 0,113 л/м ≈ 16 л
Стяжка. 16 + 45 = 61 мм. Объем: 20 × 0,061 = 1,22 м³
Улитка или змейка
Улитка - спираль, в которой подающая труба идет рядом с обратной. Горячий участок соседствует с остывшим, и температура поверхности выравнивается: перепад по комнате не больше 2-3 °C. Все повороты - на 90°, трубу гнуть проще, риск залома меньше. Это схема по умолчанию для комнат правильной формы
Змейка - последовательные ряды с разворотами на 180°. У стены, куда приходит подача, пол заметно теплее, чем у дальней. Змейку берут для узких помещений, коридоров и краевых зон, а также когда нужно направить все тепло к наружной стене. Трубы уходит на 5 % больше
Электрический теплый пол
Здесь считать проще: мощность = площадь обогрева × удельная мощность мата. Для комфортного подогрева в комнате берут 150 Вт/м², в ванной - 180, на лоджии и по грунту - до 200 Вт/м². Мат укладывают только на свободную площадь: под мебелью без ножек он перегреется и выйдет из строя
Если вместо мата берут греющий кабель, длина считается через погонную мощность: L = P ÷ p. При 18 м², 150 Вт/м² и кабеле 20 Вт/м: 2 700 ÷ 20 = 135 м. Шаг укладки тогда равен S ÷ L = 18 ÷ 135 = 0,133 м, то есть 13 см
Потребление считают не по полной мощности: терморегулятор включает пол примерно на 65 % времени. При 2,7 кВт и 8 часах работы за сутки набегает около 14 кВт·ч
Частые ошибки
- Считают по площади комнаты, а не по площади обогрева. Труба под ванной и кухонным гарнитуром - это выброшенные метры и лишнее сопротивление контура
- Контур длиннее 90 м. Насос не продавит петлю: дальний конец останется холодным. Труба 16 мм - максимум 90 м, 20 мм - 120 м
- Контуры разной длины на одном коллекторе. Балансировать их расходомерами трудно, короткий контур заберет весь поток. Разница между контурами - не больше 30-40 %
- Забывают про подводку. Пять метров до коллектора туда и обратно - это десять метров трубы в каждом контуре. На четырех контурах набегает 40 м
- Стяжка тоньше 45 мм над трубой. Появляется "зебра": над трубой пол горячий, между трубами - холодный. И стяжка трескается по линиям труб
- Теплый пол без демпферной ленты. Стяжка с трубами расширяется сильнее обычной. Без ленты по периметру она упрется в стены и лопнет
