Калькулятор профнастила
Считает, сколько листов профнастила нужно на забор или на крышу, сколько весит один лист и весь заказ при любой толщине от 0,4 до 0,8 мм, какая площадь покрытия получится и сколько уйдет саморезов

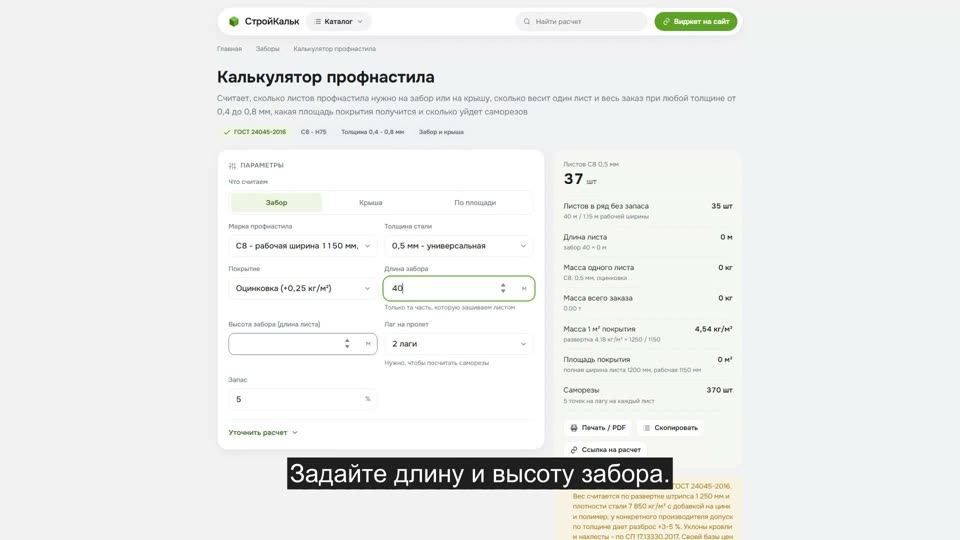

Как рассчитать профнастил в калькуляторе
Как пользоваться калькулятором
-
Выберите, что зашиваем
Забор, скатная крыша или просто известная площадь. От этого зависят и формула, и нахлесты
-
Укажите марку профиля
Для забора берут С8, С10 или С20, для кровли - от С21 и выше. У каждой марки своя рабочая ширина: именно она, а не полная, определяет количество листов
-
Задайте толщину и покрытие
Толщина 0,4-0,8 мм и тип покрытия (оцинковка или полимер) задают вес: калькулятор считает его по развертке листа, а не берет "средний по больнице"
-
Введите размеры
Для забора - длина и высота. Для крыши - длина конька, длина ската от конька до карниза, число скатов, нахлест и свес
-
Заберите результат
Количество листов, вес одного листа и всего заказа, площадь и саморезы. Расчет можно распечатать или отправить ссылкой поставщику
Формула расчета профнастила
Главная ошибка новичка - считать по полной ширине листа. Листы кладут внахлест в одну волну, поэтому в дело идет только рабочая (полезная) ширина. У С8 полная ширина 1 200 мм, а рабочая - 1 150 мм: каждый лист "съедает" 5 см.
- Забор: листов = ⌈длина забора / рабочая ширина⌉. Длина листа = высота забора
- Крыша: листов в ряду = ⌈длина ската вдоль конька / рабочая ширина⌉; рядов = ⌈(длина ската + свес − нахлест) / (длина листа − нахлест)⌉. Если лист длиннее ската со свесом, ряд один и нахлеста по длине нет - лист режут в размер
- По площади: листов = ⌈площадь / (рабочая ширина × длина листа)⌉
Вес профлиста: одна формула на все толщины
Профлист любой марки катают из рулонной стали шириной 1 250 мм - это развертка. Отсюда честная формула, которая не требует таблицы на каждую толщину:
- Масса 1 м² развертки = толщина (м) × 7 850 кг/м³ + покрытие (оцинковка 0,25 кг/м², полимер 0,45 кг/м²)
- Масса 1 м² покрытой площади = масса 1 м² развертки × (1 250 / рабочая ширина)
- Масса одного листа = масса 1 м² развертки × 1,25 м × длина листа
Проверка: С8, 0,5 мм, оцинковка. Развертка: 0,0005 × 7 850 + 0,25 = 4,175 кг/м². Покрытая площадь: 4,175 × 1 250 / 1 150 = 4,54 кг/м². Лист длиной 2 м: 4,175 × 1,25 × 2 = 10,4 кг. Именно эти цифры и стоят в прайсах
Пример расчета профнастила на забор
Задача. Забор 40 пог. м, высота полотна 2 м, профнастил С8 толщиной 0,5 мм, оцинковка, две лаги, запас 5 %
Листы. Рабочая ширина С8 - 1,15 м. 40 / 1,15 = 34,8 листа. С запасом 5 %: 34,8 × 1,05 = 36,5 → 37 листов длиной по 2 м
Вес. Один лист: 4,175 × 1,25 × 2 = 10,4 кг. Весь заказ: 37 × 10,4 = 386 кг. Это меньше половины тонны - влезает в обычную "Газель" с длинным кузовом
Площадь полотна. 40 × 2 = 80 м². Масса 1 м² покрытия - 4,54 кг
Саморезы. По лагам крепят через волну: 5 точек на лагу на каждый лист. 37 × 2 лаги × 5 = 370 саморезов 5,5 × 19 мм с прессшайбой
Пример расчета профнастила на крышу
Задача. Двускатная крыша: длина вдоль конька 10 м, скат от конька до карниза 5 м, два ската. Профнастил С21 толщиной 0,5 мм, свес 5 см, уклон 25°, запас 5 %
Ряды. Полная длина ската со свесом - 5,05 м. Она меньше 6 м, значит листы заказывают в размер: один ряд, нахлеста по длине нет
Листы. Рабочая ширина С21 - 1,0 м. В ряду: 10 / 1,0 = 10 листов на скат, на два ската - 20. С запасом 5 %: 21 лист длиной 5,05 м
Вес. Один лист: 4,175 × 1,25 × 5,05 = 26,4 кг. Весь заказ: 21 × 26,4 = 553 кг
Площадь и крепеж. Кровля: 10 × 5,05 × 2 = 101 м². Саморезов по норме 8 шт/м² с запасом: 849 шт
Уклон. 25° больше минимального для С21 (12°) - профиль подходит, нахлест можно уменьшить до 15 см.
Размеры профнастила: профили С8 - Н75
Полная ширина - габарит листа, рабочая - то, что остается после нахлеста в одну волну. Масса дана для толщины 0,5 мм с оцинковкой, на 1 м² покрытой площади
| Марка | Высота волны, мм | Полная ширина, мм | Рабочая ширина, мм | Вес 0,5 мм, кг/м² | Мин. уклон кровли | Где применяют |
|---|---|---|---|---|---|---|
| С8 | 8 | 1200 | 1150 | 4.54 | не для кровли | забор, обшивка стен и ворот |
| С10 | 10 | 1150 | 1100 | 4.74 | от 15° | забор, кровля хозпостроек |
| С20 | 18 | 1150 | 1100 | 4.74 | от 15° | забор, стены, кровля с частой обрешеткой |
| С21 | 21 | 1051 | 1000 | 5.22 | от 12° | кровля дома, жесткий забор |
| МП20 | 18 | 1150 | 1100 | 4.74 | от 15° | универсальный: кровля, стены, забор |
| НС35 | 35 | 1060 | 1000 | 5.22 | от 10° | кровля с шагом обрешетки до 1 м |
| Н60 | 60 | 902 | 845 | 6.18 | от 8° | несущий настил, прогоны до 3 м |
| Н75 | 75 | 800 | 750 | 6.96 | от 8° | несущий настил, перекрытия, ангары |
Вес профлиста по толщине: 1 м² покрытия
Считано по формуле выше, покрытие - оцинковка. Полимер добавит еще 0,2 кг/м² развертки
| Толщина, мм | Развертка, кг/м² | С8, кг/м² | С21, кг/м² | Н60, кг/м² | Н75, кг/м² | Лист С8 2 м, кг |
|---|---|---|---|---|---|---|
| 0,4 | 3,39 | 3,69 | 4,24 | 5,02 | 5,65 | 8,5 |
| 0,45 | 3,78 | 4,11 | 4,73 | 5,59 | 6,30 | 9,5 |
| 0,5 | 4,18 | 4,54 | 5,22 | 6,18 | 6,96 | 10,4 |
| 0,55 | 4,57 | 4,97 | 5,71 | 6,76 | 7,62 | 11,4 |
| 0,6 | 4,96 | 5,39 | 6,20 | 7,34 | 8,27 | 12,4 |
| 0,7 | 5,75 | 6,25 | 7,18 | 8,50 | 9,58 | 14,4 |
| 0,8 | 6,53 | 7,10 | 8,16 | 9,66 | 10,88 | 16,3 |
Частые ошибки при расчете профнастила
- Делят длину на полную ширину листа. На заборе 40 м разница между полной (1,2 м) и рабочей (1,15 м) шириной С8 - это полтора лишних листа: посчитаете 34 вместо 35 и встанете
- Кладут С8 на крышу. Волна 8 мм не отводит воду: при любом уклоне стыки потекут. Кровельные профили начинаются с С21
- Забывают свес над карнизом. Лист должен выходить за карниз на 4-7 см, иначе вода пойдет по лобовой доске
- Берут нахлест "по факту". При уклоне 12-15° нужен нахлест 20 см, при уклоне меньше 12° - 25-30 см и герметик по стыку. Экономия здесь оборачивается протечкой
- Считают вес по "средней" таблице. Разброс толщин 0,4-0,8 мм дает разницу веса вдвое - от 3,7 до 7,1 кг/м² у одного и того же С8. Это уже вопрос грузовика и обрешетки
- Крепят саморез в волну, а не в прогиб. На кровле саморез идет в нижнюю полку, прижимая лист к обрешетке. В волну крепят только конек
