Калькулятор веса бронзы
Считает вес бронзы по размерам и марке: круг, пруток, втулка, лист, полоса, труба, квадрат, шестигранник, лента, проволока. Показывает вес одной штуки, погонного метра, объем металла - с учетом того, что алюминиевые и оловянные бронзы весят по-разному

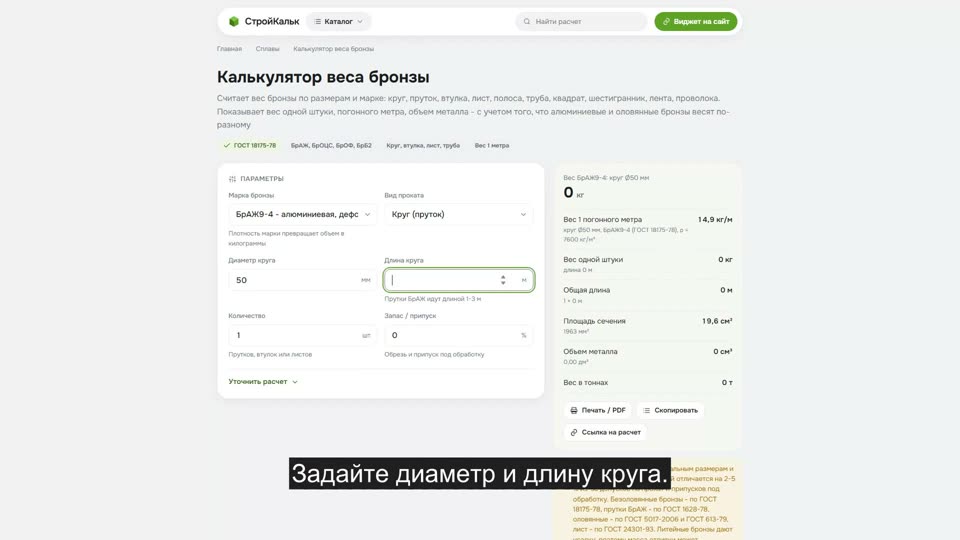

Как рассчитать вес бронзы в калькуляторе
Как пользоваться калькулятором
-
Выберите марку бронзы
От нее зависит плотность: алюминиевые бронзы БрАЖ, БрАМц - 7 500-7 600 кг/м³, оловянные БрОФ, БрОЦС - 8 800-8 900, бериллиевая БрБ2 - 8 200. Если марка неизвестна, возьмите усредненное значение 8 300
-
Укажите вид проката
Круг, пруток, втулка (полый цилиндр), лист, полоса, круглая труба, квадрат, шестигранник, лента или проволока. Поля под размеры переключатся сами
-
Введите размеры
Для круга - диаметр в мм и длину в метрах. Для втулки - наружный и внутренний диаметр. Для листа - длину, ширину и толщину в миллиметрах
-
Задайте количество и запас
Запас на обрезь и припуск под обработку: для точеных втулок закладывают припуск на диаметр 2-4 мм, поэтому заготовка тяжелее детали
-
Заберите результат
Вес одной штуки, вес погонного метра, общий вес в килограммах, объем металла. Стоимость - по вашей цене за килограмм или тонну
Как рассчитать вес бронзы
Вес любого металла - это объем × плотность. У бронзы плотность зависит от типа сплава сильнее, чем у большинства металлов: алюминиевые бронзы легче оловянных почти на 16 %
- Круг и пруток: S = π × D² / 4; вес погонного метра = S × ρ / 1 000 000, дальше × длину
- Втулка (полый цилиндр): S = π / 4 × (D² − d²), где D - наружный, d - внутренний диаметр
- Труба: S = π × (D − t) × t. Квадрат: S = a². Полоса: S = ширина × толщину. Шестигранник: S = 0,866 × S²ключ
- Лист: считать сечение не нужно - m = длина × ширина × толщина × ρ (в метрах)
Плотность берется из марки: БрАЖ9-4 - 7 600 кг/м³, БрОЦС5-5-5 - 8 800, БрБ2 - 8 200. Если марка неизвестна, в справочнике есть усредненное значение 8 300 кг/м³
Пример расчета
Задача 1. Круг. БрАЖ9-4, круг Ø50 мм, длина 1 м
Сечение: π × 50² / 4 = 1 963 мм². Вес метра: 1 963 × 7 600 / 1 000 000 = 14,92 кг/м. Значит метровый пруток весит 14,92 кг
Задача 2. Втулка. БрАЖ9-4, наружный 80 мм, внутренний 50 мм, длина 300 мм
Сечение кольца: π / 4 × (80² − 50²) = π / 4 × 3 900 = 3 063 мм². Вес метра: 3 063 × 7 600 / 1 000 000 = 23,28 кг/м. Втулка 0,3 м: 23,28 × 0,3 = 6,98 кг
Задача 3. Оловянная бронза. Тот же круг Ø50 мм, но БрОЦС5-5-5 (8 800 кг/м³)
1 963 × 8 800 / 1 000 000 = 17,28 кг/м - на 16 % тяжелее алюминиевой бронзы того же размера. Вот почему марку важно указывать точно
Плотность бронзы и марки
Плотность - единственное, чем марки различаются в расчете веса. Алюминиевые бронзы (буква "А" в марке - БрАЖ, БрАМц) самые легкие; оловянные (буква "О" - БрОФ, БрОЦС) тяжелее из-за плотного олова
| Марка | Плотность, кг/м³ | ГОСТ | Тип | Где применяют |
|---|---|---|---|---|
| БрАЖ9-4 | 7600 | ГОСТ 18175-78 | алюминиевая, деформируемая | втулки, венцы, вкладыши - самая ходовая |
| БрАЖМц10-3-1,5 | 7500 | ГОСТ 18175-78 | алюминиевая, деформируемая | тяжелонагруженные втулки |
| БрАЖН10-4-4 | 7500 | ГОСТ 18175-78 | алюминиевая, деформируемая | седла клапанов, направляющие |
| БрАМц9-2 | 7600 | ГОСТ 18175-78 | алюминиевая, деформируемая | ленты, прутки, антифрикционные детали |
| БрОФ6,5-0,15 | 8800 | ГОСТ 5017-2006 | оловянная, деформируемая | прутки, ленты, пружины, сетки |
| БрОЦС5-5-5 | 8800 | ГОСТ 613-79 | оловянная, литейная | литые втулки, арматура, вкладыши |
| БрОЦС4-4-2,5 | 8900 | ГОСТ 613-79 | оловянная, литейная | подшипники скольжения |
| БрКМц3-1 | 8400 | ГОСТ 18175-78 | кремнистая | сварочная проволока, пружины |
| БрБ2 | 8200 | ГОСТ 18175-78 | бериллиевая | пружины, искробезопасный инструмент |
| Бронза (усредненно) | 8300 | - | справочное значение | когда марка неизвестна |
Вес бронзового круга и прутка
Вес погонного метра круга для ходовых диаметров. Столбец "БрАЖ" - для алюминиевой бронзы (7 600 кг/м³), "БрОЦС" - для оловянной (8 800). Для прутка любой длины умножьте на нее
| Диаметр, мм | БрАЖ9-4, кг/м | БрОЦС5-5-5, кг/м |
|---|---|---|
| 20 | 2.39 | 2.76 |
| 30 | 5.37 | 6.22 |
| 40 | 9.55 | 11.06 |
| 50 | 14.92 | 17.28 |
| 60 | 21.49 | 24.88 |
| 70 | 29.25 | 33.87 |
| 80 | 38.2 | 44.23 |
| 90 | 48.35 | 55.98 |
| 100 | 59.69 | 69.12 |
| 110 | 72.23 | 83.63 |
| 120 | 85.95 | 99.53 |
| 130 | 100.88 | 116.8 |
| 140 | 117 | 135.47 |
| 150 | 134.3 | 155.51 |
| 160 | 152.81 | 176.93 |
| 180 | 193.42 | 223.93 |
| 200 | 238.76 | 276.46 |
Пример: круг БрАЖ9-4 Ø60 мм длиной 2 м - это 21,49 × 2 = 42,98 кг. Тот же размер из оловянной бронзы БрОЦС весит 24,88 × 2 = 49,76 кг
Как считают вес бронзовой втулки
Втулка - самая частая бронзовая деталь: подшипники скольжения, венцы, направляющие. Это полый цилиндр, и вес считают по кольцевому сечению - из площади наружного круга вычитают площадь отверстия: S = π / 4 × (D² − d²). Дальше как обычно: S × длину × плотность
Важный нюанс - припуск. Втулку точат из заготовки большего размера, поэтому исходный кусок бронзы тяжелее готовой детали: под расточку отверстия и обточку наружного диаметра закладывают 2-4 мм на сторону. В калькуляторе для этого есть поле "Запас / припуск". Для литой заготовки добавляют еще и усадку
Частые ошибки
- Берут одну плотность на все бронзы. БрАЖ9-4 - 7 600, БрОЦС5-5-5 - 8 800: разница 16 %, на прутке Ø50 это 2,4 кг на метр
- Считают втулку как сплошной круг. Отверстие вычитают по площади: масса кольца - это разность площадей, а не диаметров
- Путают бронзу с латунью и медью. По весу их не различить: оловянная бронза (8 800) почти как медь (8 930). Смотрят на состав и цвет
- Не учитывают припуск на обработку. Заготовка втулки или вкладыша тяжелее чертежной детали - считайте по размеру заготовки
- Считают литье по теоретическому объему. Литейные бронзы дают усадку и могут иметь раковины, поэтому фактическая масса отливки отличается сильнее 5 %
