Расчет каркасного дома
Считает каркас поштучно: стойки, обвязку, перегородки, лаги перекрытий и стропила - и сводит все в кубометры пиломатериала. Заодно дает утеплитель, листы OSB и вес коробки

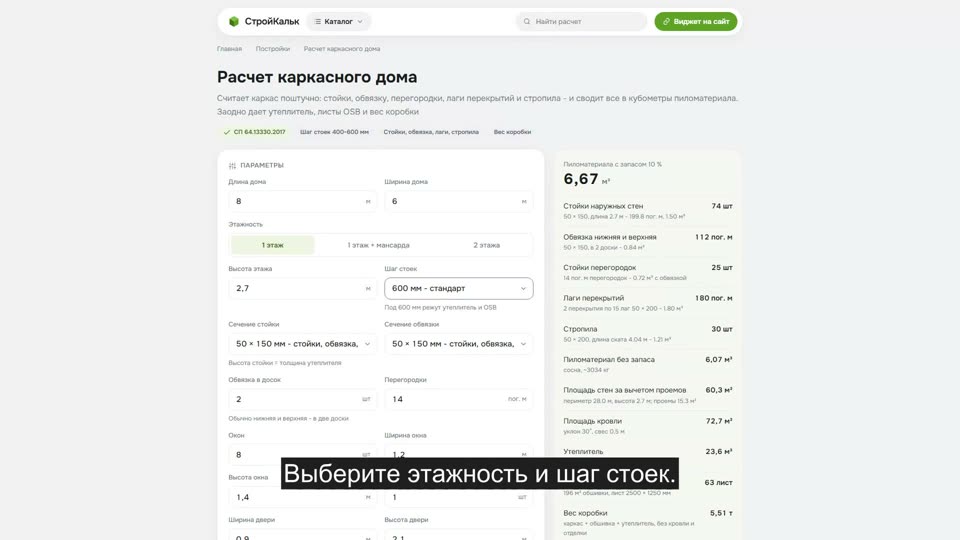

Как рассчитать каркасный дом в калькуляторе
Как пользоваться калькулятором
-
Задайте габариты и этажность
Длина, ширина и высота этажа. Мансарда добавляет аттиковую стенку - ее высота задается отдельным полем
-
Выберите шаг и сечение стоек
Шаг 600 мм - стандарт: под него режут утеплитель и плиты OSB. Сечение стойки задает толщину утеплителя: 50 × 150 - это 150 мм ваты
-
Впишите проемы и перегородки
Каждое окно и дверь добавляют по две стойки на края. Перегородки считаются отдельным комплектом стоек и обвязки
-
Настройте перекрытия и крышу
Сечение и шаг лаг, сечение стропил, уклон и свес. Калькулятор посчитает длину ската и число стропил
-
Заберите объем и вес
Итог - кубометры пиломатериала с запасом, листы OSB, кубы утеплителя и вес коробки. Распечатайте расчет или отправьте ссылку на пилораму
Формула расчета каркасного дома
Каркас - это пять групп элементов, и каждая считается своей формулой. Объем каждой группы получают одинаково: погонные метры × объем одного погонного метра сечения. Доска 50 × 150 - это 0,0075 м³ на погонный метр, доска 50 × 200 - 0,01 м³
- Стойки наружных стен: периметр ÷ шаг + 1, плюс добор в углах (по 3 доски на угол - "калифорнийский угол") и по 2 стойки на каждый проем. Длина стойки = высота стены
- Обвязка: периметр × число досок × 2 (нижняя и верхняя)
- Перегородки: длина ÷ шаг + 1 стоек плюс двойная обвязка по длине
- Лаги перекрытий: (длина ÷ шаг + 1) лаг на каждое перекрытие, длина лаги = ширина дома. Перекрытий на одноэтажный дом два: пол первого этажа и потолок
- Стропила: длина ската = (полширины + свес) ÷ cos(уклон). Пар стропил - длина ÷ шаг + 1, стропил вдвое больше
Утеплитель считают по площади стены за вычетом проемов, умноженной на толщину - а она равна высоте стойки. Обшивку OSB - по площади стен с обеих сторон, деля на площадь листа 2,5 × 1,25 м (3,125 м²)
Пример расчета: каркасный дом 8 × 6 м
Задача. Одноэтажный дом 8 × 6 м, высота стены 2,7 м, стойки 50 × 150 с шагом 600 мм, обвязка 50 × 150 в две доски, перегородок 14 пог. м. Окон 8 штук 1,2 × 1,4 м, дверь 0,9 × 2,1 м. Лаги и стропила 50 × 200 с шагом 600 мм, уклон 30°, свес 0,5 м. Запас 10 %
Стойки. Периметр 2 × (8 + 6) = 28 м. 28 / 0,6 = 46,7 → 47, плюс замыкающая = 48. Углы: 4 × (3 − 1) = 8. Проемы: (8 + 1) × 2 = 18. Итого 74 стойки по 2,7 м = 199,8 пог. м → 199,8 × 0,0075 = 1,50 м³
Обвязка. 28 × 2 доски × 2 (низ и верх) = 112 пог. м → 112 × 0,0075 = 0,84 м³
Перегородки. 14 / 0,6 = 23,3 → 24, плюс 1 = 25 стоек по 2,7 м = 67,5 пог. м (0,51 м³), обвязка 2 × 14 = 28 пог. м (0,21 м³). Вместе 0,72 м³
Перекрытия. Два перекрытия. Лаг в одном: 8 / 0,6 = 13,3 → 14, плюс 1 = 15 штук по 6 м. Всего 2 × 15 × 6 = 180 пог. м → 180 × 0,01 = 1,80 м³
Стропила. Длина ската: (3 + 0,5) / cos 30° = 4,04 м. Пар: 8 / 0,6 = 13,3 → 14, плюс 1 = 15, значит 30 стропил = 121,2 пог. м → 1,21 м³. Площадь кровли: 2 × 4,04 × 9 = 72,7 м²
Итого. 1,50 + 0,84 + 0,72 + 1,80 + 1,21 = 6,07 м³ пиломатериала. С запасом 10 % - 6,67 м³
Обшивка и утеплитель. Стены за вычетом проемов: 28 × 2,7 = 75,6 м², минус 8 × 1,2 × 1,4 = 13,44 м² окон и 1,89 м² двери → 60,3 м². Утеплитель стен: 60,3 × 0,15 = 9,0 м³, кровли: 72,7 × 0,2 = 14,5 м³, всего 23,6 м³. OSB: (60,3 × 2) + (14 × 2,7 × 2) = 196 м² → 196 / 3,125 = 63 листа
Вес коробки. Каркас 6,07 × 500 = 3,0 т, OSB 196 × 7,8 = 1,5 т, утеплитель 23,6 × 40 = 0,9 т. Вместе ≈ 5,5 т - под такую нагрузку хватает свай или мелкозаглубленной ленты
Сечения пиломатериала: объем и погонные метры
Пилораму интересуют кубометры, вас - погонные метры. Таблица переводит одно в другое: в колонке "м³ в 1 пог. м" - сколько кубов "съедает" каждый метр доски
| Сечение, мм | м³ в 1 пог. м | Пог. м в 1 м³ | Где применяют |
|---|---|---|---|
| 25 × 100 | 0.0025 | 400 | обрешетка, черновой пол, обшивка |
| 25 × 150 | 0.00375 | 266.7 | обрешетка, подшивка свесов |
| 35 × 100 | 0.0035 | 285.7 | доска пола, настил беседки и террасы |
| 40 × 150 | 0.006 | 166.7 | стойки каркаса (эконом-вариант) |
| 50 × 50 | 0.0025 | 400 | контробрешетка, прогоны, балясины |
| 50 × 100 | 0.005 | 200 | перегородки, стропила беседки, поручень |
| 50 × 150 | 0.0075 | 133.3 | стойки, обвязка, лаги пола |
| 50 × 200 | 0.01 | 100 | стропила, лаги перекрытия |
| 50 × 250 | 0.0125 | 80 | лаги и стропила больших пролетов |
| 100 × 100 | 0.01 | 100 | столбы беседки и навеса |
| 100 × 150 | 0.015 | 66.7 | обвязка, балки, прогоны |
| 150 × 150 | 0.0225 | 44.4 | столбы, нижняя обвязка, мауэрлат |
| 200 × 200 | 0.04 | 25 | мауэрлат и балки больших пролетов |
Узлы каркаса: что каким сечением и с каким шагом
| Узел | Сечение, мм | Шаг | Что важно |
|---|---|---|---|
| Нижняя обвязка | 50 × 150 в 2 доски или 150 × 150 | - | Только по гидроизоляции, антисептированная |
| Стойка наружной стены | 50 × 150 | 600 мм | Высота стойки задает толщину утеплителя |
| Угловая стойка | 3 доски 50 × 150 | - | "Калифорнийский угол": внутрь угла влезает утеплитель |
| Стойки проема | 50 × 150, сдвоенные | по краям | По 2 стойки на каждое окно и дверь |
| Хедер (перемычка) | 2 × 50 × 200 | - | Над проемом шире 1,2 м - обязателен |
| Верхняя обвязка | 50 × 150 в 2 доски | - | Стыки досок - вразбежку, не в одном месте |
| Укосина | 25 × 100 | 1 на 2-3 пролета | Врезается заподлицо; без нее стену держит только OSB |
| Лага перекрытия | 50 × 200 | 600 мм | Пролет до 4 м; больше - 50 × 250 или ригель |
| Стропило | 50 × 200 | 600 мм | Скат до 4,5 м; дальше нужна подстропильная нога |
| Обрешетка | 25 × 100 | по покрытию | Шаг задает кровля: 350 мм под металлочерепицу |
Утепление и точка росы в стене каркасного дома
Толщина утеплителя в каркасной стене не выбирается - она задана высотой стойки. Стойка 50 × 150 = 150 мм ваты, 50 × 200 = 200 мм. Для средней полосы 150 мм минеральной ваты (λ ≈ 0,04 Вт/(м·К)) дают сопротивление теплопередаче около 3,7 м²·К/Вт - это норма по СП 50.13330.2012 для Москвы и области
Точка росы - сечение стены, где пар из теплого воздуха конденсируется. Она обязана оставаться внутри утеплителя и не доходить до наружной плиты OSB. Обеспечивают это два барьера:
- Пароизоляция изнутри - пленка с проклеенными стыками. Она не пускает пар из комнаты в вату. Дырка в пленке - это мокрая вата через одну зиму
- Ветрозащитная мембрана снаружи - пропускает пар наружу, но не пускает ветер внутрь. Ставится поверх OSB, под вентиляционный зазор 30-50 мм
Правило простое: изнутри плотнее, снаружи паропроницаемее. Если поменять слои местами, влага запрется в вате
Каркасный гараж, баня и пристройка
Считаются тем же калькулятором - меняются только цифры. Для каркасного гаража берите высоту стен 2,4-2,6 м (чтобы вошли ворота 2,2 м), одно окно и шаг стоек 600 мм; утеплитель можно не закладывать. Для каркасной бани высота стен 2,2-2,4 м, окон 2-3 небольших, утеплитель 100-150 мм и обязательная фольга в парилке. Пристройка к дому считается как отдельная коробка с тремя стенами: уменьшите периметр вручную, задав меньшую длину или ширину
Частые ошибки
- Считают стойки как "периметр делить на шаг". Забывают замыкающую стойку, углы и обрамление проемов - а это плюс 26 штук на дом 8 × 6 м, то есть треть от расчета
- Экономят на укосинах. Жесткость каркаса до обшивки держит только укосина. Дом без них "сложится" ромбом еще на стройке
- Берут сырую доску и не закладывают усушку. Естественная влажность 40-60 %, при сушке доска теряет до 5 % размера и ведет в винт. Каркас собирают из сухой (12-18 %)
- Кладут нижнюю обвязку без гидроизоляции. Бетон тянет воду, дерево гниет за 3-5 лет. Два слоя рубероида или гидроизол - обязательны
- Утепляют стены и забывают про кровлю. Через крышу уходит до 30 % тепла: в кровле утеплителя нужно не меньше 200 мм
