Расчет радиаторов отопления

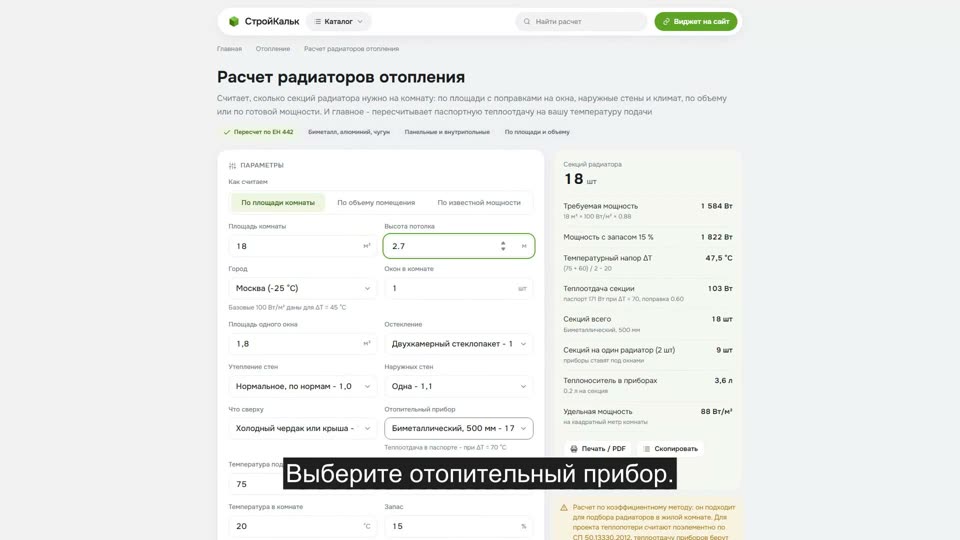

Как пользоваться калькулятором

1. Выберите способ расчета

   По площади комнаты с поправочными коэффициентами - самый точный из простых. По объему - если потолки нестандартные. По мощности - если теплопотери вы уже посчитали

2. Опишите комнату

   Площадь, высота потолка, сколько окон и наружных стен, что находится сверху. Каждый пункт меняет требуемую мощность на 10-30 %

3. Выберите тип радиатора

   Секция биметалла 500 мм дает 171 Вт, алюминия - 183 Вт, чугуна МС-140 - 160 Вт. Панельные и внутрипольные приборы считаются не секциями, а длиной

4. Задайте температуры системы

   Подача, обратка и температура в комнате. Паспортная теплоотдача указана при ΔT = 70 °C - в реальной системе 75/60 она падает почти вдвое

5. Получите число секций

   Калькулятор покажет секции на комнату, сколько их приходится на один радиатор и сколько литров теплоносителя в них поместится

Формула расчета количества секций

Расчет идет в два шага. Сначала - сколько тепла нужно комнате, потом - сколько его дает одна секция

Шаг 1. Требуемая мощность:

Q = S × 100 Вт/м² × k₁ × k₂ × … × k₇

Сто ватт на квадрат - базовая норма для комнаты с потолком 2,7 м в средней полосе. Коэффициенты подгоняют ее под конкретную комнату: угловая или нет, сколько окон, что за окнами и что сверху

Шаг 2. Теплоотдача одной секции при ваших температурах:

P = P_{паспорт} × (ΔT_факт / 70)^1,3, где ΔT_факт = (t_подачи + t_{обратки}) / 2 − t_{комнаты}

Число секций = Q с запасом, деленное на P, и округленное вверх. Показатель степени 1,3 - из европейского стандарта ЕН 442, по которому радиаторы испытывают все производители

Поправочные коэффициенты

Климатический коэффициент - это то, чего нет в большинстве онлайн-калькуляторов. В Краснодаре (расчетные −13 °C) он равен 0,73, в Новосибирске (−37 °C) - 1,27. Разница в полтора раза на одной и той же комнате

Пример расчета

Расчет радиаторов отопления по объему помещения

Второй способ, из старых норм: считать не по квадратам, а по кубометрам. Он честнее для комнат с нестандартной высотой потолка - а таких в частных домах большинство

• 41 Вт на 1 м³ - для панельного дома с тонкими стенами
• 34 Вт на 1 м³ - для кирпичного или утепленного дома со стеклопакетами

Та же комната 18 м² при потолке 2,7 м - это 48,6 м³. По панельной норме нужно 48,6 × 41 = 1 993 Вт, по кирпичной - 1 652 Вт. Сравните с 1 584 Вт, которые дал коэффициентный метод: способ по объему закладывает больший запас, потому что не знает про ваши стеклопакеты

Теплоотдача радиаторов: паспорт против реальности

Все цифры в таблице даны при температурном напоре ΔT = 70 °C - это испытательный режим 105/70 при воздухе 18 °C. В жизни он не встречается: газовые котлы работают на 75/60, конденсационные и теплый пол - на 55/45 и ниже. Пересчет обязателен

Переход с 90/70 на 55/45 отнимает у радиатора 60 % мощности. Именно поэтому в домах с конденсационным котлом ставят панельные приборы большой площади или теплые полы - секциями там мощность не набрать

Частые ошибки

• Считают по паспортной теплоотдаче. Самая массовая ошибка: взяли 171 Вт вместо реальных 103 - и радиаторов получилось на 40 % меньше, чем нужно. Зимой в доме +17
• Забывают про угловую комнату. Две наружные стены вместо одной - это плюс 10 % к мощности, а если еще и северная сторона, то и больше
• Ставят один длинный радиатор вместо двух. Прибор должен быть под окном и закрывать не меньше 70 % ширины проема - иначе от стекла тянет холодом по полу
• Набирают больше 12-14 секций в одну батарею. Теплоноситель до дальних секций доходит уже остывшим, и они работают вполсилы. Лучше два прибора
• Ставят алюминий в центральное отопление. Алюминиевые секции не любят щелочную воду и гидроудары. Для квартиры с центральным отоплением - только биметалл или чугун
