Калькулятор размера окна
Считает размер окна по проему, его площадь в квадратных метрах, вес конструкции и стеклопакета, длину отлива, подоконника и откосов. Отдельно - окно по площади комнаты и ткань на шторы

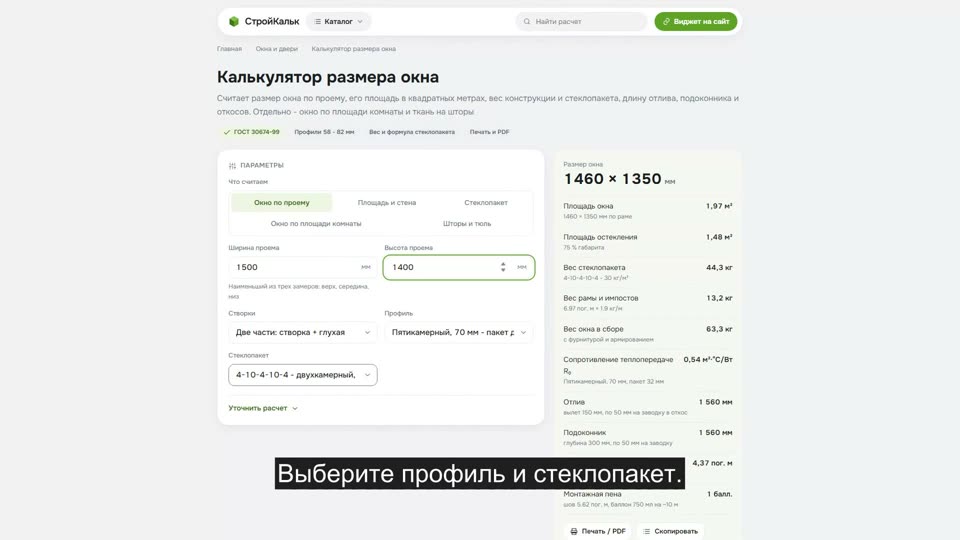

Как рассчитать размер окна в калькуляторе
Как пользоваться калькулятором
-
Выберите, что считаем
Размер окна по проему, площадь окна и стены, вес и формулу стеклопакета, окно по площади комнаты или ткань на шторы
-
Замерьте проем
Ширину и высоту меряют в трех точках - сверху, посередине и снизу. В расчет берут наименьшее значение: проем почти никогда не бывает прямоугольным
-
Задайте профиль и стеклопакет
Профиль определяет вес рамы и тепло, стеклопакет - вес остекления и его формулу. Для квартиры в средней полосе это 70 мм и пакет 4-10-4-10-4
-
Уточните зазоры
Монтажный зазор под пену - 20 мм с каждой стороны, подставочный профиль снизу - 30 мм. Именно на эти миллиметры окно меньше проема
-
Заберите результат
Калькулятор покажет размер окна, площадь, вес конструкции, длину отлива, подоконника и откосов. Расчет можно распечатать или отправить замерщику ссылкой
Формула расчета окна
Размер окна по проему. Окно всегда меньше проема: по бокам и сверху остается монтажный зазор под пену, снизу - подставочный профиль, на который потом сядут отлив и подоконник
- Ширина окна = ширина проема − 2 × монтажный зазор
- Высота окна = высота проема − монтажный зазор сверху − высота подставочного профиля
- Зазор по ГОСТ 30971-2012 - 15-30 мм; типовой 20 мм. Подставочный профиль - 20 или 30 мм
Площадь. S = ширина × высота в метрах. Окно считают по внешним габаритам рамы - так его продают и так считают отделку
Вес. Складывается из двух частей: остекление и рама
- Вес стеклопакета = площадь остекления × удельный вес пакета (20 кг/м² у однокамерного, 30 кг/м² у двухкамерного)
- Вес рамы = (периметр окна + импосты) × вес профиля, кг/пог. м
- К сумме добавляют около 10 % на фурнитуру, штапики и стальное армирование
Приведенное сопротивление теплопередаче R₀ считают как средневзвешенное по площади: стеклопакет и рама греют по-разному, а окно - одно
Пример расчета
Задача. Проем 1 500 × 1 400 мм. Окно из двух частей (створка + глухая), профиль 70 мм, двухкамерный пакет 4-10-4-10-4. Зазор 20 мм, подставочный профиль 30 мм
Размер окна. Ширина: 1 500 − 2 × 20 = 1 460 мм. Высота: 1 400 − 20 − 30 = 1 350 мм
Площадь. 1,46 × 1,35 = 1,97 м²
Стеклопакет. На остекление в двухчастном окне приходится около 75 % площади: 1,97 × 0,75 = 1,48 м². Вес пакета: 1,48 × 30 = 44,3 кг
Рама. Периметр 2 × (1,46 + 1,35) = 5,62 м, плюс импост 1,35 м → 6,97 пог. м × 1,9 кг/м = 13,2 кг. Итого окно весит (44,3 + 13,2) × 1,1 ≈ 63 кг
Комплектующие. Отлив: 1 460 + 100 = 1 560 мм. Подоконник: 1 560 мм при вылете 300 мм. Откосы: (2 × 1,35 + 1,46) × 1,05 = 4,37 пог. м (с запасом 5 % на подрезку). Монтажная пена: шов 5,62 пог. м - хватит одного баллона на 750 мл
Тепло. R₀ = (1,48 × 0,47 + 0,49 × 0,75) / 1,97 = 0,54 м²·°C/Вт - норма для средней полосы
Стеклопакеты: формула, толщина и вес
Формула читается снаружи внутрь: 4-10-4-10-4 - это стекло 4 мм, камера 10 мм, стекло, камера, стекло. Камер две, стекол три - отсюда "двухкамерный". Буква И означает энергосберегающее покрытие, Ar - аргон в камере, 3.3.1 - триплекс
| Формула | Тип | Толщина, мм | Стекол | Вес, кг/м² | R, м²·°C/Вт | Где применяют |
|---|---|---|---|---|---|---|
| 4-16-4 | однокамерный | 24 | 2 | 20 | 0.32 | дача, лоджия, теплый регион |
| 4И-16Ar-4 | однокамерный | 24 | 2 | 20 | 0.59 | И-стекло и аргон, замена двухкамерного |
| 6-16-6 | однокамерный | 28 | 2 | 30 | 0.33 | большие глухие створки, панорама |
| 3.3.1-16-4 (триплекс) | однокамерный | 27 | 3 | 26 | 0.34 | первый этаж, антивандальное |
| 4-10-4-10-4 | двухкамерный | 32 | 3 | 30 | 0.47 | стандарт для квартиры |
| 4-14-4-14-4 | двухкамерный | 40 | 3 | 30 | 0.53 | средняя полоса, шумная улица |
| 4-16-4-16-4 | двухкамерный | 44 | 3 | 30 | 0.53 | загородный дом, профиль от 76 мм |
| 4И-14Ar-4-14Ar-4 | двухкамерный | 40 | 3 | 30 | 0.72 | холодный регион, энергосбережение |
Толщина пакета должна помещаться в фальц профиля: в 60-миллиметровый профиль пакет толще 32 мм не встанет. Проверьте по таблице профилей ниже
Профили ПВХ: камеры, вес и тепло
| Система | Ширина, мм | Камер | Пакет до, мм | Вес, кг/пог. м | R, м²·°C/Вт | Где применяют |
|---|---|---|---|---|---|---|
| Трехкамерный, 58 мм | 58 | 3 | 32 | 1.6 | 0.55 | эконом, лоджия, дача |
| Четырехкамерный, 60 мм | 60 | 4 | 32 | 1.7 | 0.62 | базовый для квартиры |
| Пятикамерный, 70 мм | 70 | 5 | 42 | 1.9 | 0.75 | стандарт средней полосы |
| Шестикамерный, 76 мм | 76 | 6 | 50 | 2.1 | 0.85 | холодный климат, панорамное остекление |
| Семикамерный, 82 мм | 82 | 7 | 52 | 2.3 | 0.95 | энергоэффективный дом |
Размер окна по площади комнаты
Норматив естественного освещения задает минимальную площадь остекления:
| Помещение | Норма | Пример: 18 м² | Норматив |
|---|---|---|---|
| Жилая комната | 1/8 площади пола | 2,25 м² | СП 54.13330 |
| Кухня | 1/8 площади пола | 2,25 м² | СП 54.13330 |
| Подсобное, мансарда | 1/10 площади пола | 1,80 м² | СП 54.13330 |
| Котельная (газовая) | 0,03 м² на 1 м³ объема | 1,46 м² | СП 402.1325800 |
Для котельной норма считается не от площади, а от объема, и остекление там играет роль легкосбрасываемой конструкции: при хлопке газа стекло вылетает наружу, а стены остаются. Толщина стекла в такой конструкции - не больше 4 мм, и оно должно быть одинарным
Частые ошибки
- Меряют проем в одной точке. Разница между верхом и низом в 10-20 мм - норма даже в новостройке. Берите наименьший размер, иначе окно не войдет
- Заказывают окно ровно по проему. Без зазора пену задуть некуда, а окно нечем выровнять по уровню. Минимум 15 мм с каждой стороны
- Забывают подставочный профиль. Без него некуда крепить отлив и подоконник, а окно при заказе оказывается на 30 мм выше нужного
- Ставят толстый пакет в узкий профиль. Пакет 44 мм в профиль 60 мм не сядет: максимум для него - 32 мм
- Считают площадь по стеклу. Окна продают и считают по габаритам рамы; площадь стекла всегда меньше на 20-30 %
- Меряют проем после штукатурки. Отделка съедает по 20-30 мм с каждой стороны. Замер делают до чистовой отделки откосов - или закладывают эту толщину в расчет
